蒸汽朋克风格圆形集成电路板结构设计

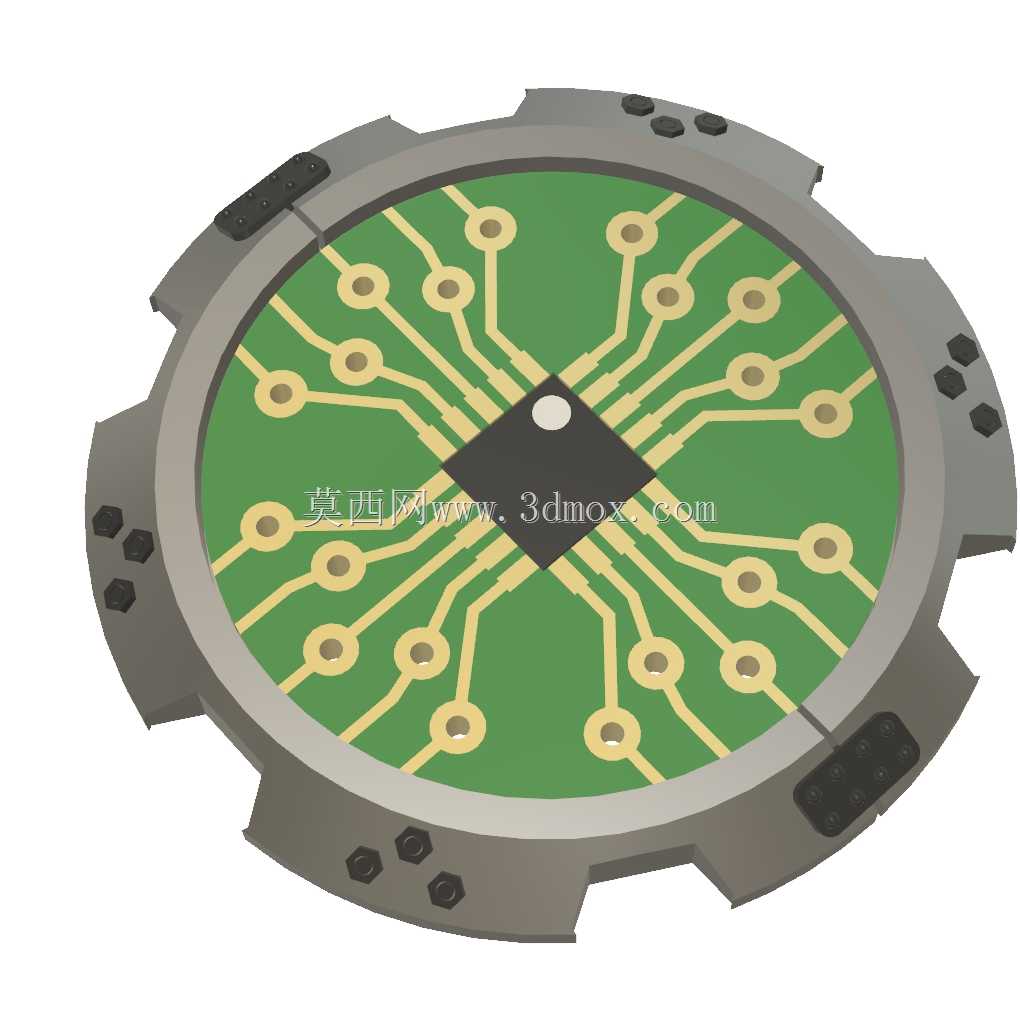

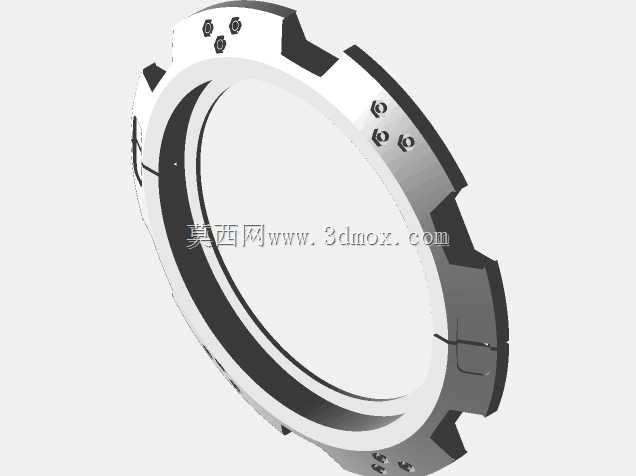

　　这款圆形集成电路板结构，最初的设计切入点是蒸汽朋克风格的视觉表达，同时兼顾电子集成结构的功能合理性，整体采用三部分组合的压合结构，分别对应核心芯片、基板线路、外围金属环三个功能层级，各层级通过双色挤压工艺实现一体化成型，既满足结构连接强度要求，也能呈现出复古工业风的视觉层次。从实际应用场景来看，这类圆形集成板可适配旋转类电子设备的信号传输需求，比如旋转工作台的信号采集模块、游乐设施的旋转触点单元、环形检测设备的集成控制端，这类场景往往要求电路板在环形运动工况下保持线路稳定，圆形的外轮廓能完美匹配旋转件的安装边界，避免方形板在旋转过程中出现边角干涉、线路拉扯断裂的问题。外围的金属环并非单纯的装饰结构，其外侧预留的多个凸耳与沉孔位，

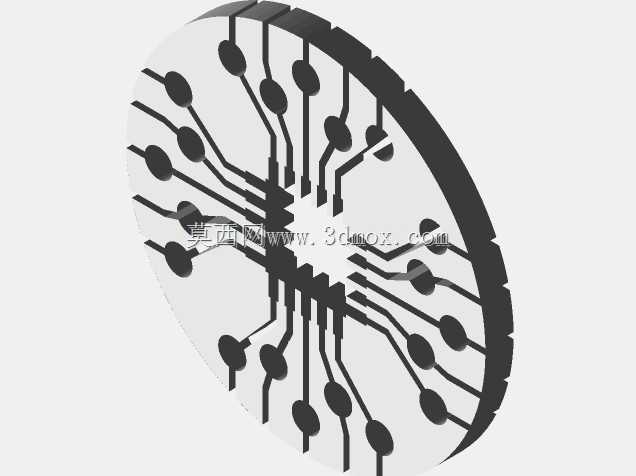

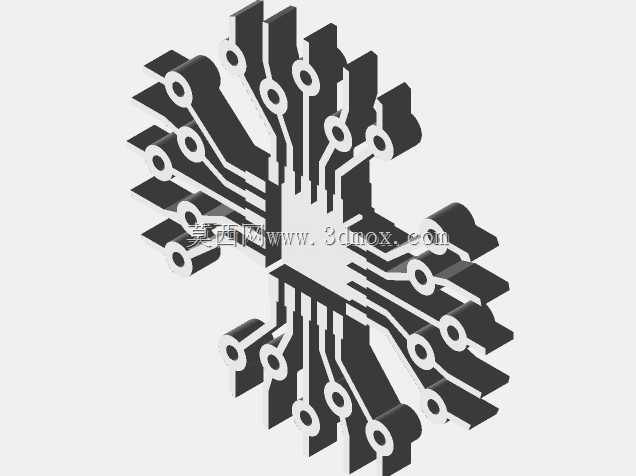

　　是直接对应安装工位的固定点位，凸耳的厚度与金属环主体保持一致，沉孔深度经过匹配计算，安装后紧固件头部不会突出环体表面，能保证整个板件安装后与旋转基座的端面完全贴合，不会出现运行过程中的晃动偏移。金属环内侧与绿色PCB基板的衔接处采用台阶式嵌合结构，压合后基板不会相对于金属环发生径向转动，线路层的走线从中心芯片位置向外呈放射状排布，每一条走线的末端都对应一个圆形焊盘，焊盘位置均匀分布在基板靠近金属环的环形区域，这种放射状走线能最大程度缩短信号传输路径，减少旋转工况下的信号干扰，同时所有走线的转角都采用圆弧过渡，避免直角走线带来的信号反射问题，也能提升覆铜层的附着强度，防止长期振动环境下走线脱落。中心位置的芯片安装位采用下沉式设计，

　　芯片嵌入基板的深度刚好与基板表面齐平，芯片四周预留的微小间隙用于填充固定胶，既可以保证芯片的定位精度，也能缓冲设备运行过程中的振动冲击，避免芯片引脚受应力断裂。从安装边界来看，整个板件的最大外径由外围金属环决定，金属环上的固定孔位呈非对称分布，能起到防呆作用，避免安装时出现方向错位，板件的整体厚度控制在较小范围内，适配狭小的旋转安装空间，不需要额外预留过多的装配余量。在结构设计过程中，三部分的压合参数经过反复匹配，金属环采用硬质金属材质提供结构支撑与安装强度，中间的PCB基板采用常规覆铜板材质保证线路绝缘性能，中心芯片区域采用耐高温的复合材质，不同材质的热膨胀系数经过匹配调整，避免温度变化时不同层级之间出现分层开裂的问题。

　　板件上的黑色块状结构并非装饰件，是预留的配重平衡位，在旋转工况下，可以根据实际动平衡测试结果在这些位置添加配重块，保证整个旋转组件运行时的动平衡精度，减少高速旋转时的振动噪音。这类结构的设计打破了常规方形电路板的形态限制，在满足电子功能的前提下融入了复古工业设计元素，既可以应用在实际的工业旋转检测设备中，也可以作为蒸汽朋克风格的机械展示组件，用于工业风装置的内部结构展示，兼顾实用功能与视觉表达效果。在建模过程中，各层级的分模面沿着金属环与基板的嵌合台阶设置，挤压成型时的拔模角度控制在合理范围内，保证成型后各部件可以顺利脱模，同时不会影响配合面的装配精度，焊盘位置的凸起高度与走线厚度保持一致，避免后期焊接元件时出现虚焊问题。
