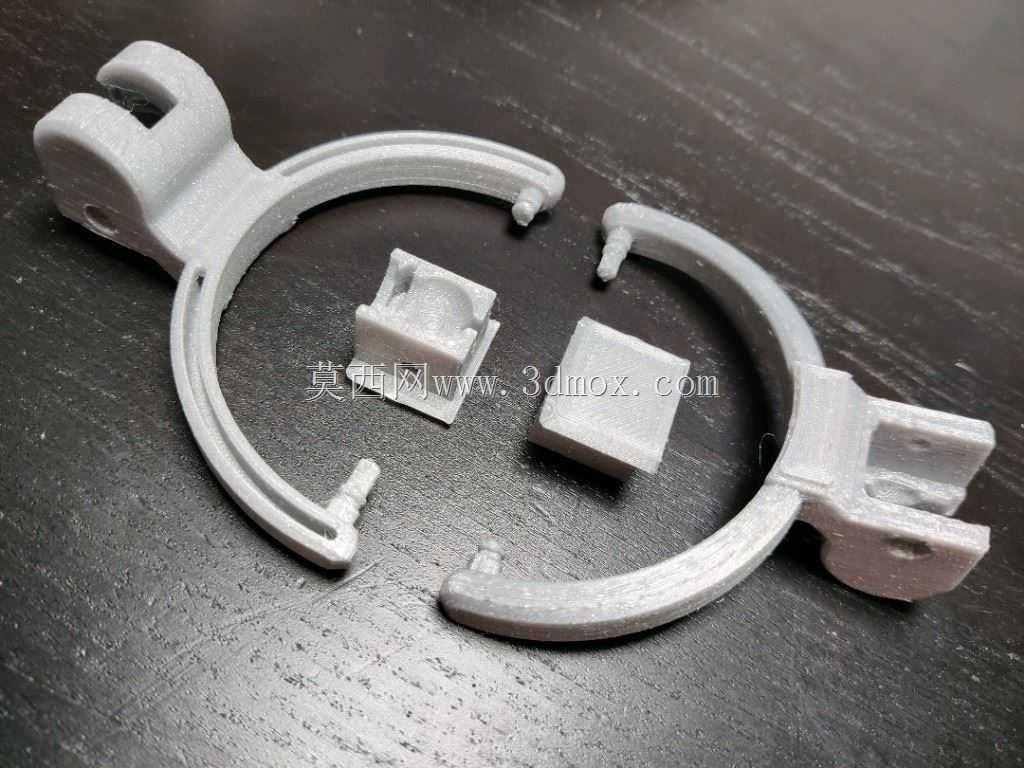

先锋HDJ-1000耳机铰链替换结构

　　这款耳机铰链结构是针对先锋HDJ-1000头戴式耳机的易损连接部位开发的替换备件，核心解决原厂铰链在长期使用中尖角应力集中导致的断裂失效问题。从实际使用场景来看，专业DJ场景下耳机需要频繁摘戴、调整头梁角度，甚至在演出间隙随手放置时受到挤压，原厂铰链的棱角结构在反复弯折受力时，尖角位置会产生明显的应力集中，长期交变载荷下很容易出现裂纹甚至完全断裂，很多使用数年的HDJ-1000耳机都因为这个小部件损坏而整体报废，造成不必要的浪费。

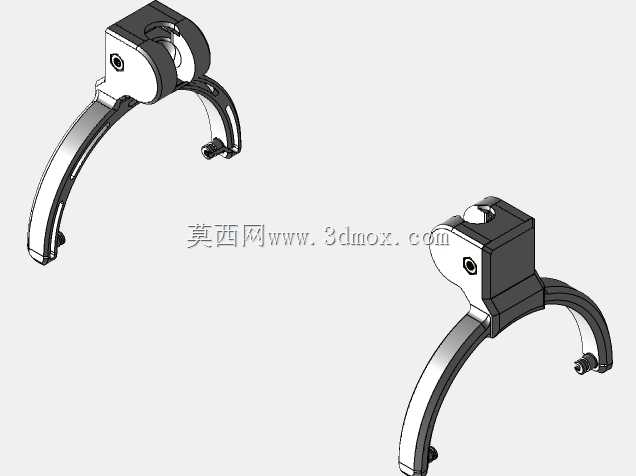

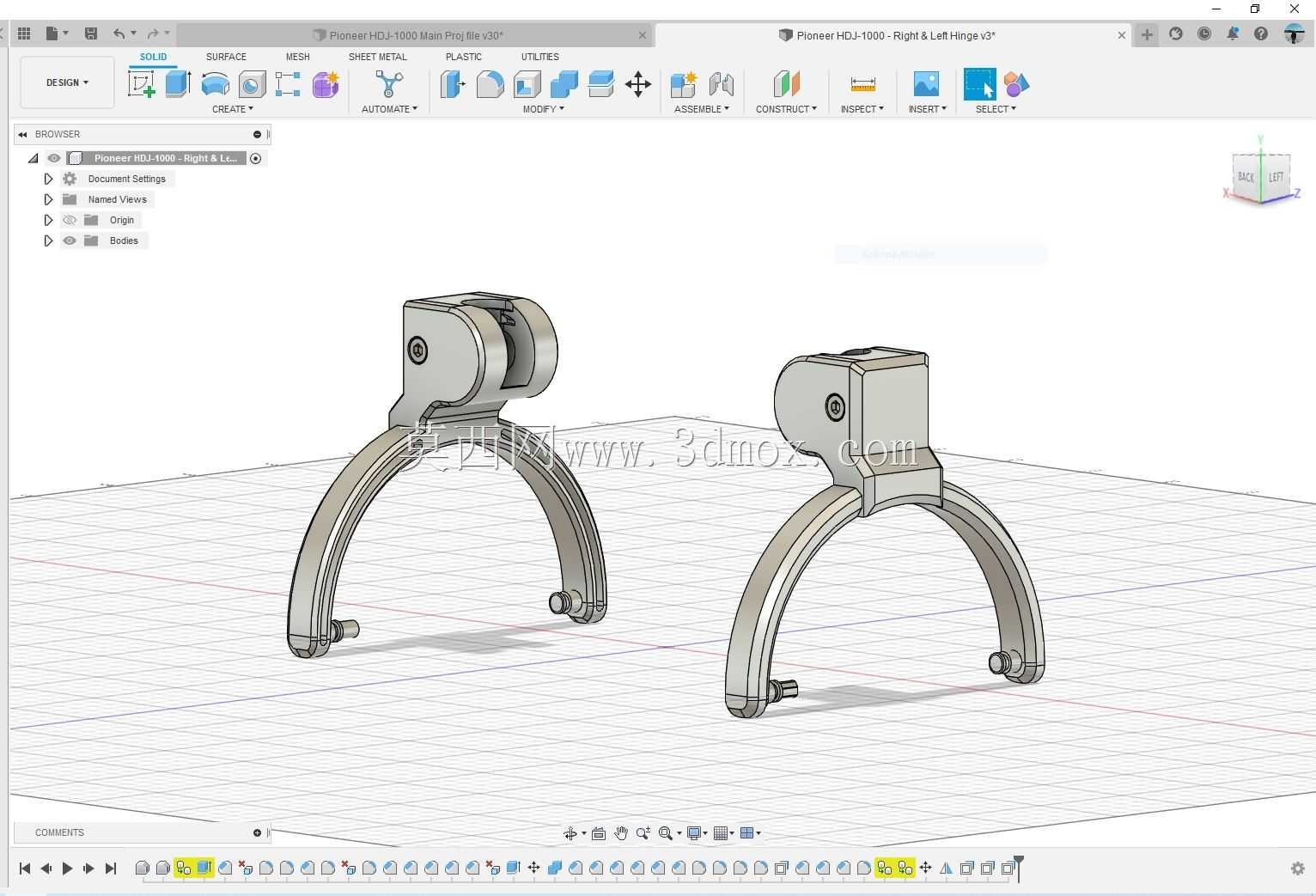

　　设计过程中首先对原厂铰链的失效点做了逆向测绘，拆解多台故障耳机后发现，断裂位置全部集中在连接臂的直角过渡区域，原厂为了外观的棱角质感，在结构转角处没有做足够的圆角过渡，注塑成型时该位置还容易产生熔接痕，进一步降低了结构强度。优化时首先把所有直角过渡位置调整为R1.2以上的圆角，分散弯折时的应力传递路径，同时保留了原厂铰链的所有安装定位特征，包括头梁连接端的卡槽尺寸、耳罩旋转轴的配合公差、固定螺丝的孔位坐标，完全做到原位替换，不需要用户对耳机本体做任何打磨、修改，拆下损坏的原厂件就能直接安装。

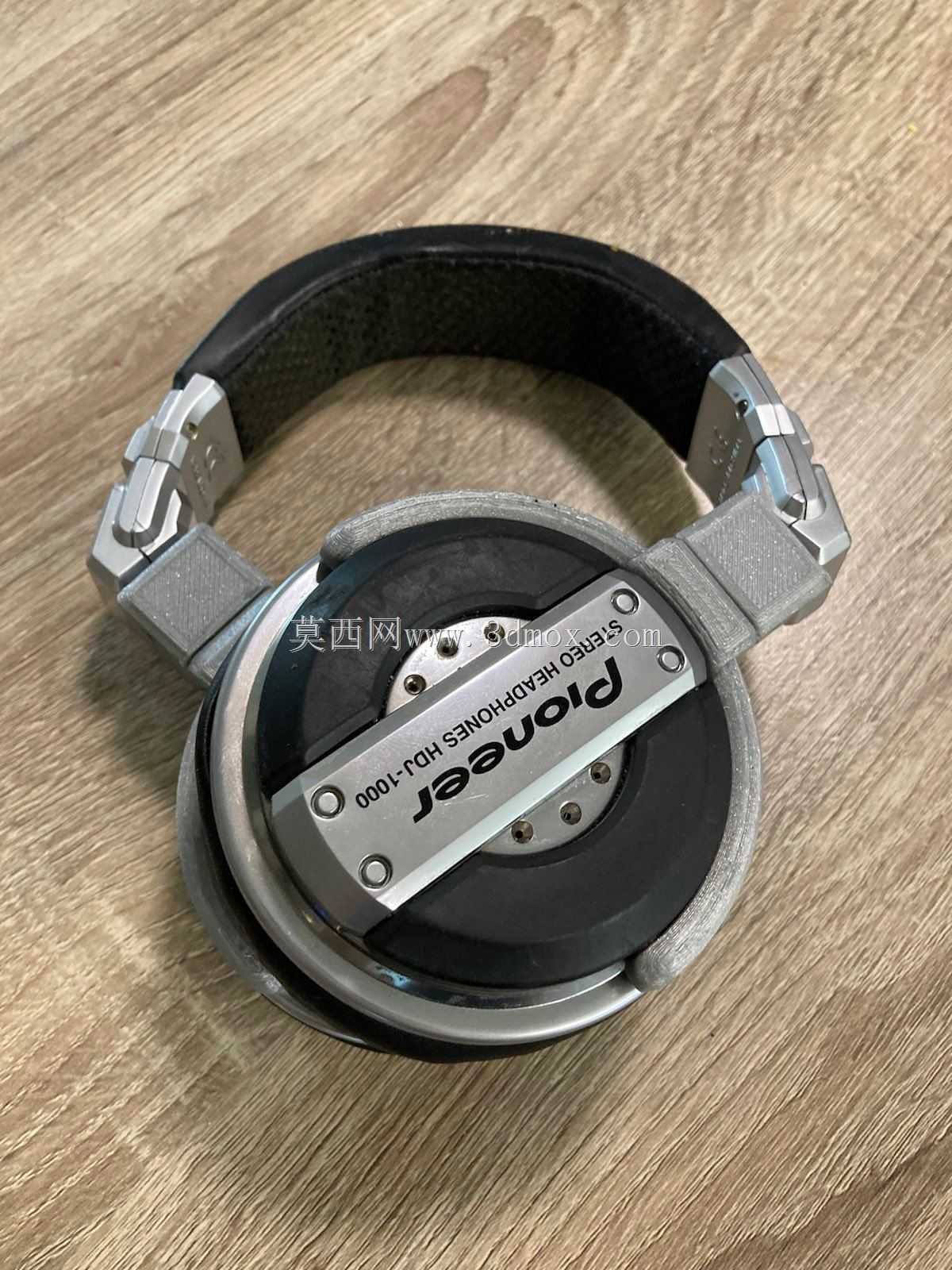

　　从安装边界来看，铰链与头梁钢带的配合槽宽度为12mm，深度3.5mm，刚好卡入原厂头梁的金属内衬，不会出现松动晃动感；旋转轴端的配合直径为4mm，和耳罩支架的轴孔采用H7/f6的间隙配合，既保证旋转调节时的顺畅阻尼感，又不会因为间隙过大出现耳罩歪斜的问题。整个铰链的外形轮廓完全贴合耳机外壳的安装凹槽，安装后不会突出外壳表面，不影响耳机的折叠收纳，也不会和耳机包内部产生干涉。

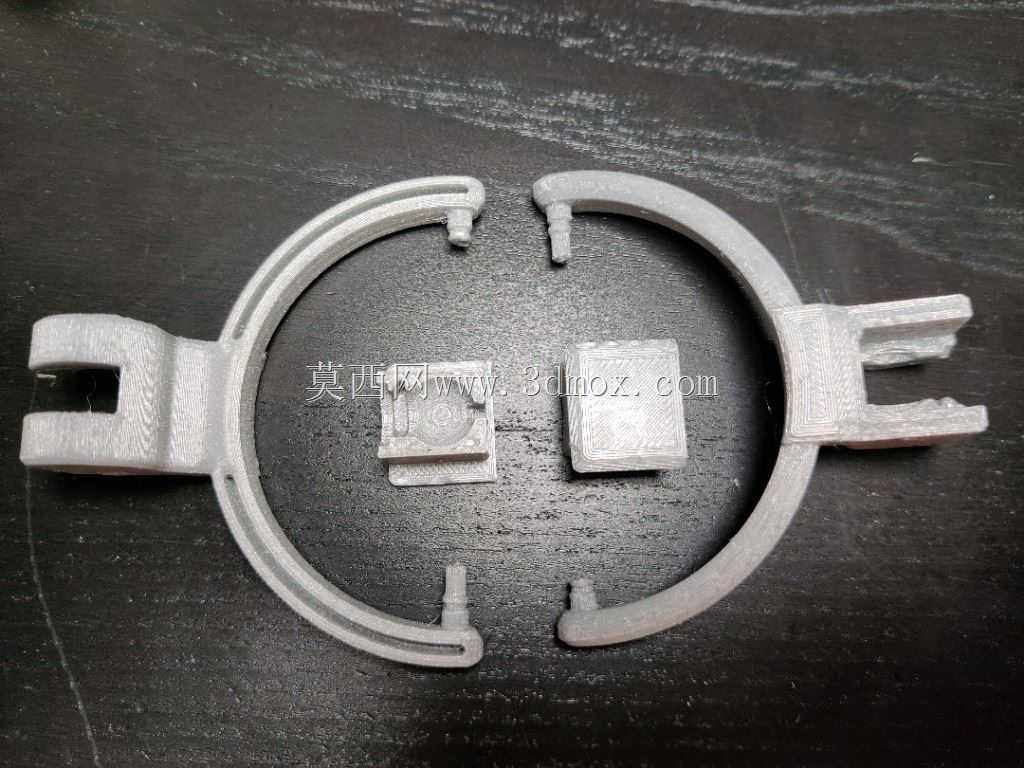

　　材料选择上，针对不同使用场景给出了适配建议：日常轻度使用可以选择PETG材料打印，成型后韧性足够，打印难度低，不需要封闭腔体也能获得不错的层间结合力；如果是经常外出演出、使用强度较高的场景，优先选择碳纤维增强尼龙材料，抗冲击性能和抗疲劳强度比PETG高40%以上，即使受到意外挤压也不容易断裂，能够承受上万次的弯折调节而不出现失效。

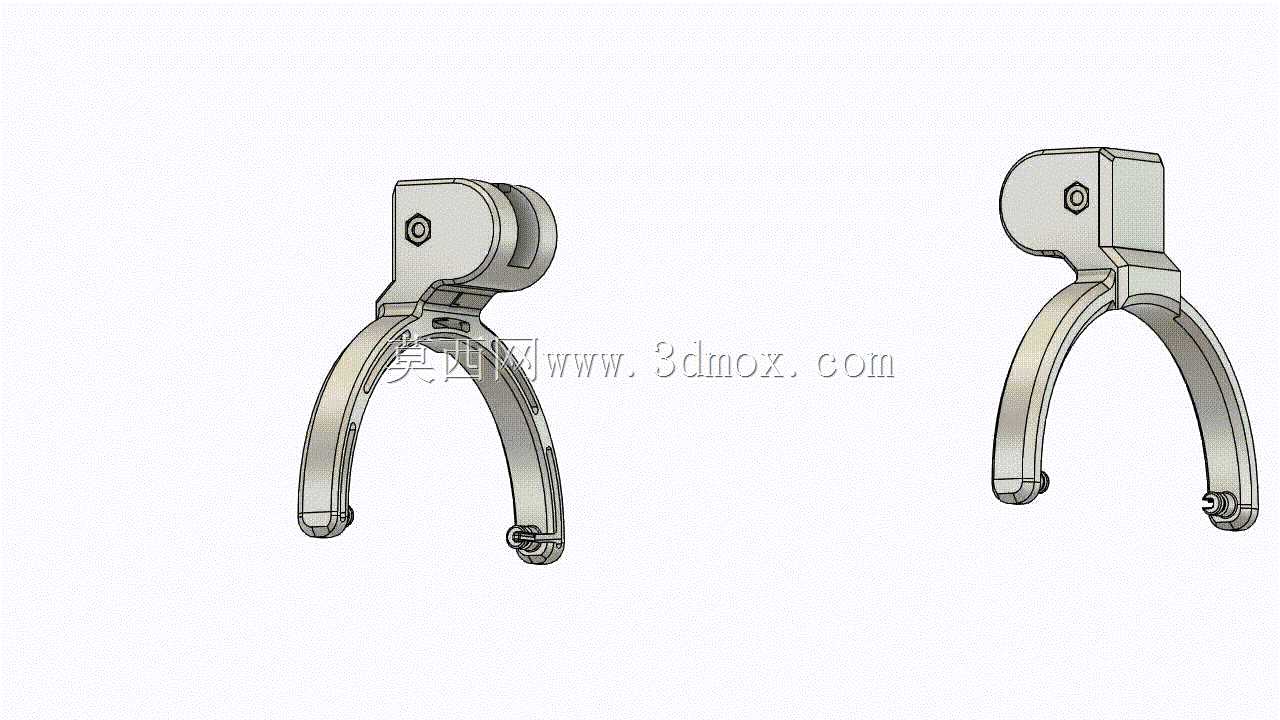

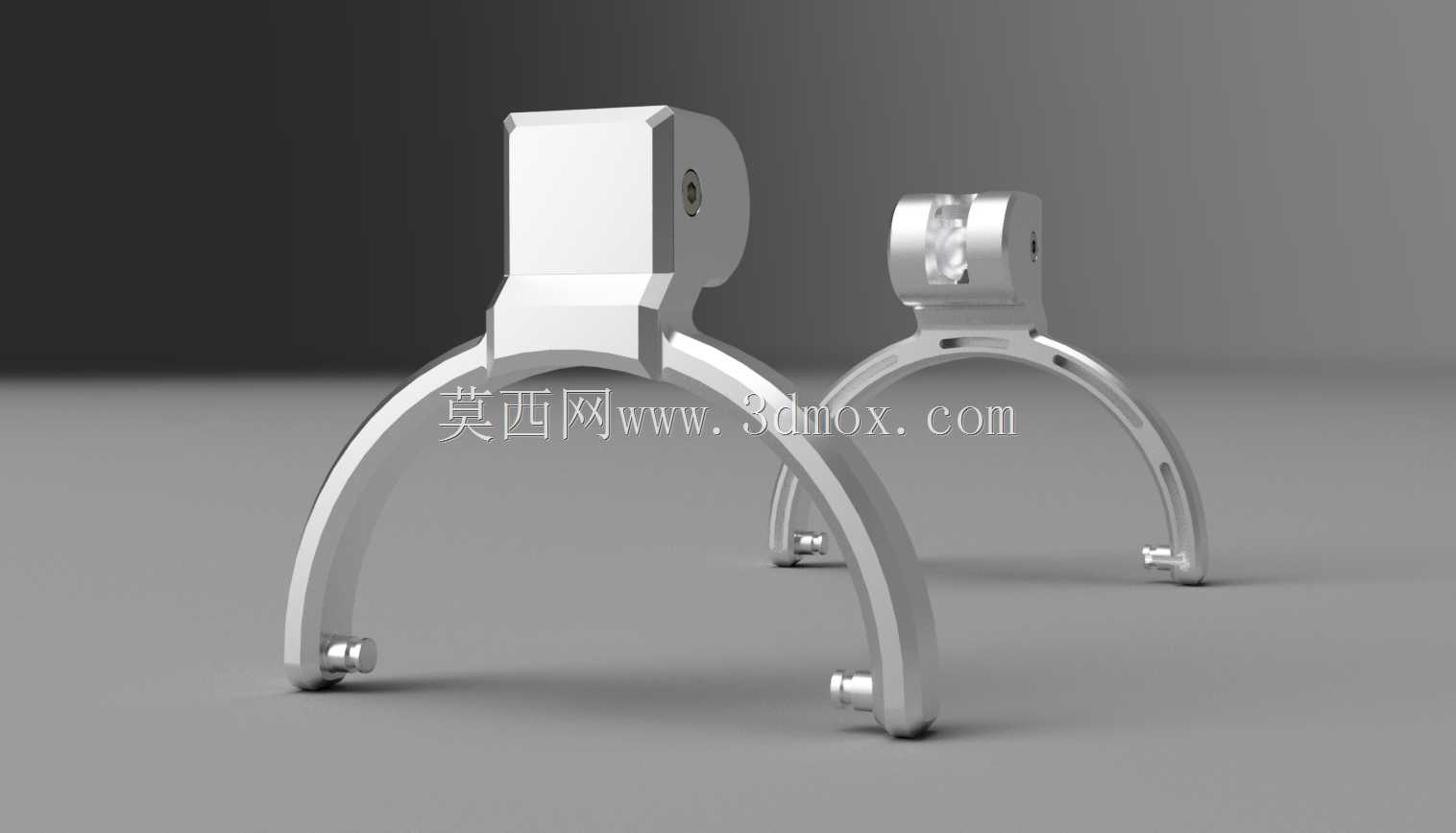

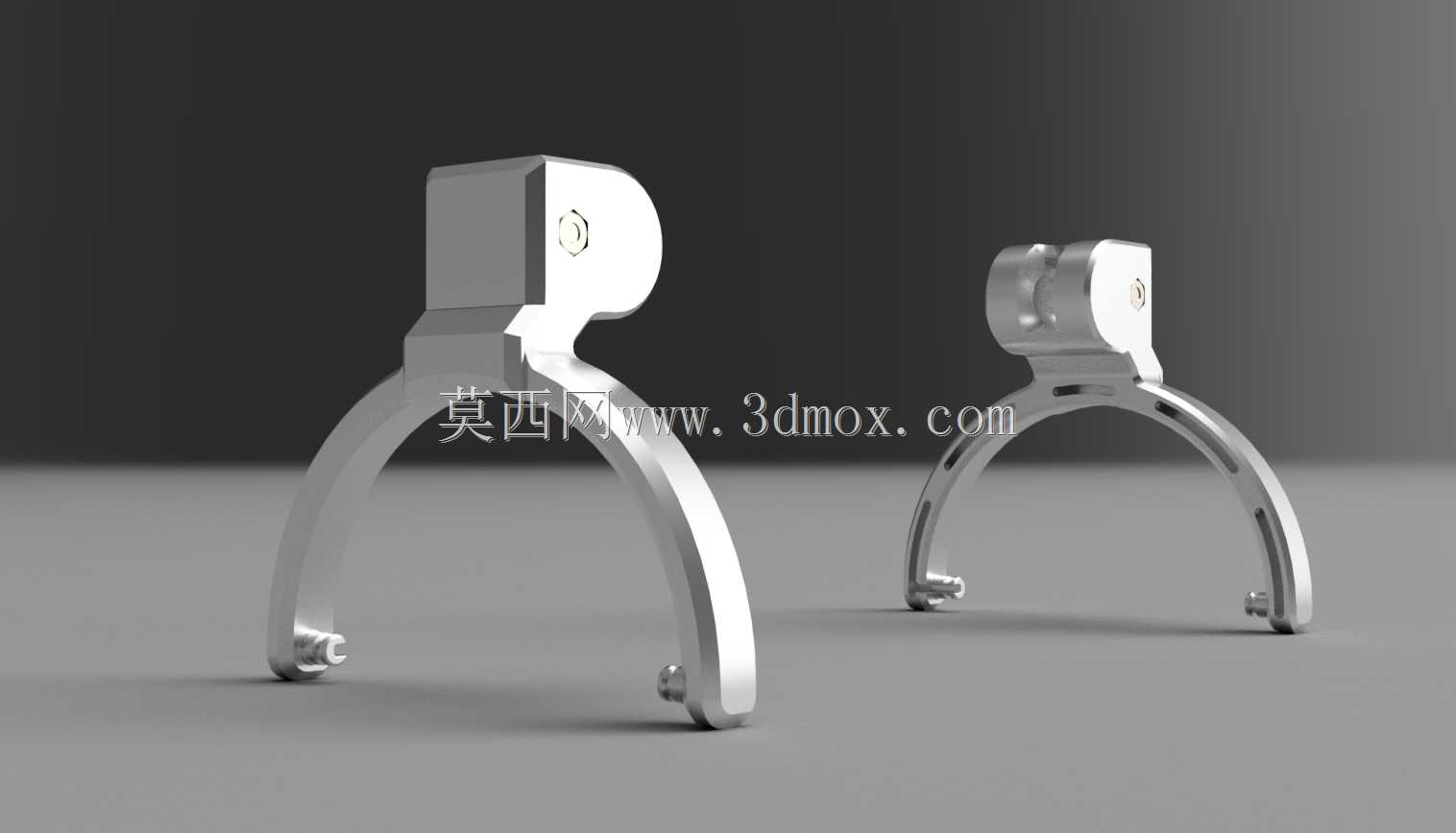

　　结构细节上，铰链的旋转限位角度和原厂保持一致，头梁张开角度范围在0到32度之间，完全适配不同头围用户的佩戴需求，不会出现调节角度不足夹头、或者角度过大耳罩贴合不严的问题。受力薄弱位置做了局部加厚处理，比原厂件的对应位置厚0.8mm，同时通过拓扑优化去掉了非受力区域的冗余材料，整体重量只比原厂塑料铰链重0.3g，不会增加头梁的佩戴负担。安装时只需要拧下原厂铰链的两颗固定螺丝，取出断裂的残件，将新铰链对准定位槽卡入，再拧回原有螺丝即可完成更换，整个过程不需要特殊工具，普通用户用小号十字螺丝刀就能操作。

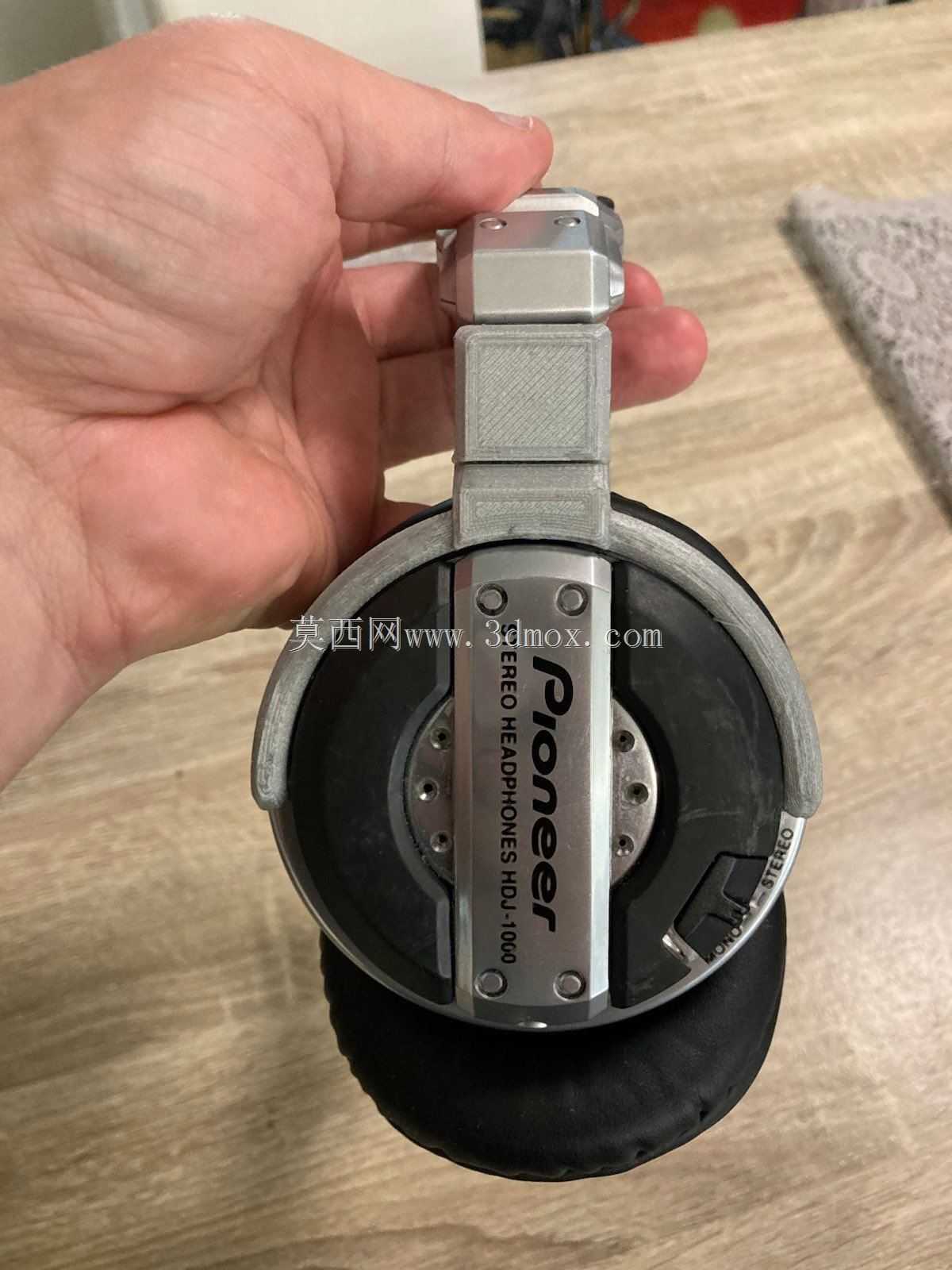

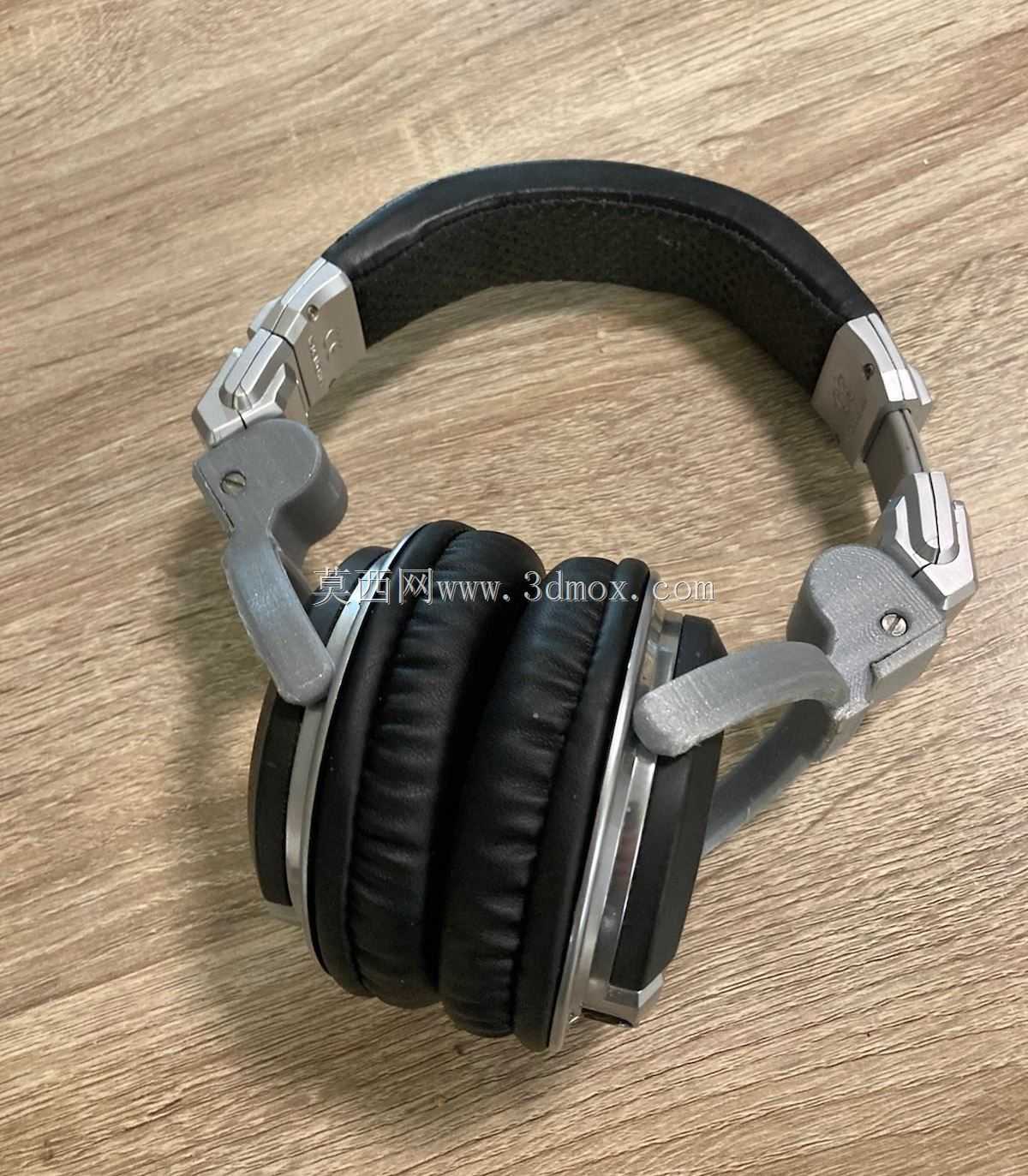

　　从实际装机测试的反馈来看，优化后的铰链在连续弯折12000次的疲劳测试后，没有出现裂纹和松动，旋转阻尼依然保持均匀，完全能够满足专业用户高强度的使用需求。对于存量很大的HDJ-1000耳机用户来说，这个替换件能够以极低的成本修复损坏的耳机，避免整体丢弃造成的电子浪费，也保留了这款经典耳机的原有佩戴手感和音质表现，不需要因为一个小结构件的损坏就更换整副耳机。
