ER25夹头配套储物托盘与防护盖结构

　　在数控加工车间的日常运维场景里，ER夹头作为铣削、钻削工序中夹持刀具的核心易耗配件，其收纳管理直接影响换刀效率与配件损耗率。这套ER25夹头配套的储物托盘与防护盖，正是针对加工工位旁的夹头就近存储需求设计，解决了零散夹头随意堆放导致的磕碰变形、规格混杂、找件耗时等实际问题。

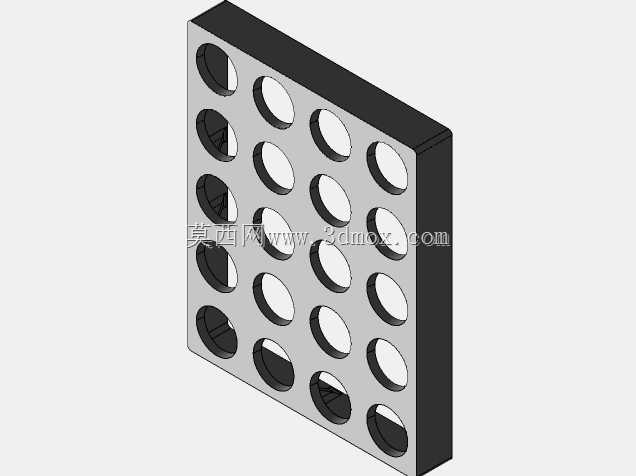

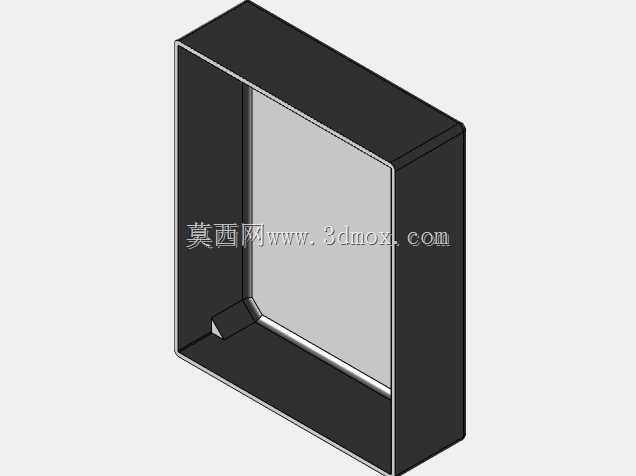

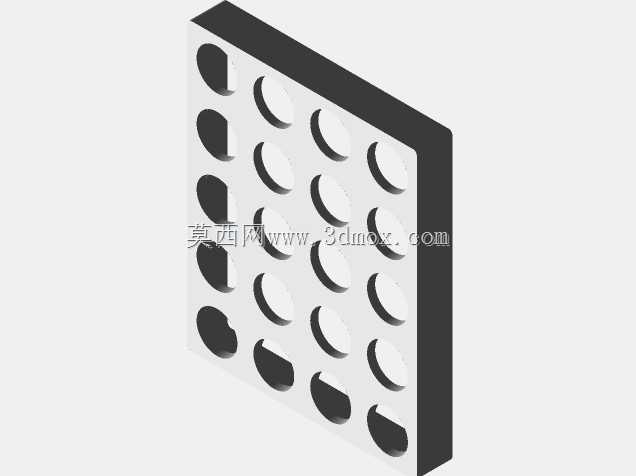

　　从功能特性来看，托盘采用矩阵式排布的沉孔结构，每个沉孔的内径与深度完全匹配ER25夹头的外形轮廓，夹头放入后可保持竖直稳定状态，不会因工位抽屉推拉、工作台震动出现倾倒、互相剐蹭的情况，能有效保护夹头的内锥面与弹性槽口——这两个部位的精度直接决定刀具装夹的同轴度，一旦出现磕碰划伤，会直接导致加工振纹、刀具跳动超差等质量问题。配套的防护盖与托盘边缘做了扣合定位结构，盖合后可完全封闭所有存储位，既能阻挡车间内的切削液飞溅、金属碎屑落入夹头内孔，也能避免闲置时灰尘堆积在夹头缝隙中，减少每次取用前的清洁工作量。

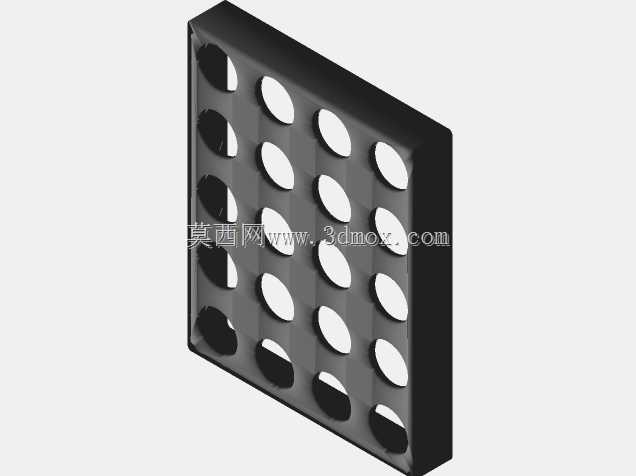

　　设计思路上完全贴合机加工现场的使用习惯，托盘整体采用方正的平板式外形，没有多余的外凸结构，既可以直接放置在机床操作侧的工作台台面上，也能适配标准工具柜的抽屉内部尺寸，不需要额外改造现有存储空间。矩阵孔位的排布间距经过反复校核，既保证了单位面积内的存储容量最大化，也预留了足够的手指操作空间，操作人员戴劳保手套也能轻松取放夹头，不会出现相邻夹头卡滞、拿取时带落其他夹头的问题。托盘底部做了微凸的支撑筋，让托盘底面与放置平面之间留出微小间隙，即便台面上有少量切削液残留，也不会浸泡托盘底部，同时方便清扫时直接抬起托盘清理下方杂物。

　　安装与使用边界方面，托盘的整体厚度控制在适配常规工具抽屉的净空范围内，盖合防护盖后的总高度不会超出普通工位抽屉的内部高度，推入拉出时不会出现卡滞。每个存储沉孔的底部做了微小的排气倒角，夹头放入时不会因为孔内空气封闭出现放不到位、弹起的情况，取出时也不会因为负压导致夹头难以拔出。防护盖的顶面做了防滑纹理，叠放多个同类型托盘时不会出现滑移掉落，方便在工具柜内多层存储不同规格的ER夹头，实现夹头的分类规范化管理。

　　实际应用中，这类收纳结构除了用于加工工位的就近存储，也可适配刀具室的批量配件管理，不同规格的托盘对应不同型号的ER夹头，能大幅降低配件管理员的盘点、分拣工作量。相较于市面上常见的通用型零件收纳盒，这套结构的孔位完全针对ER25夹头的外形做了适配，不存在通用盒格位过大导致夹头晃动、格位过小无法放入的问题，每个存储位都能实现夹头的完全定位，即便托盘在转运过程中出现倾斜，内部夹头也不会移位混放。托盘与盖的边缘都做了倒钝处理，没有尖锐的毛刺棱角，操作人员取放时不会划伤手部，符合车间作业的安全要求。
