PAM8610双声道音频功放板适配外壳结构

　　这套结构针对PAM8610 12V 2x10W双声道D级音频放大模块做适配设计，核心是为裸板模块提供可靠的安装承载与外围防护，解决裸板直接装机时易出现的引脚磕碰、接线拉扯松脱、板体与周边金属构件短路的常见工程问题。从实际应用场景来看，这类小功率音频功放常嵌入小型桌面音响、DIY蓝牙音箱改造、小型设备语音提示模块、车载辅助音频单元这类空间紧凑的装机场景，很多时候采购的裸功放板没有配套安装结构，装机时要么用热熔胶临时固定，要么随意打孔固定，长期使用受震动、温湿度变化影响很容易出现固定失效、接线脱落的问题，这套结构就是针对这类痛点做的适配化设计。

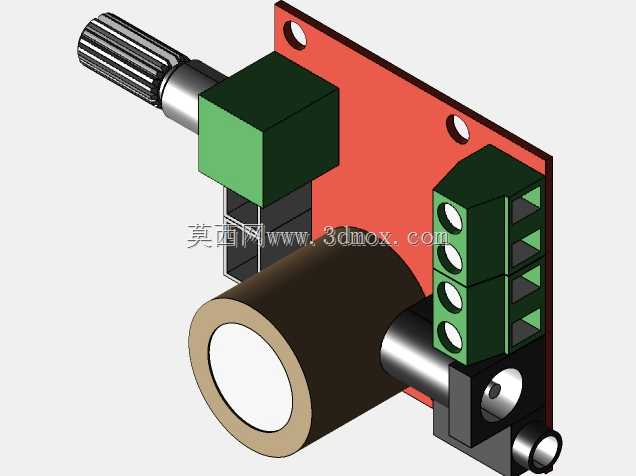

　　结构主体采用红色安装基板作为承载核心，基板上预留了两个圆形安装过孔，孔位间距匹配常见小型电子舱内的安装螺柱间距，安装时可以直接通过M3螺丝将整个组件固定在设备舱内壁，不需要额外做转接支架，减少装机时的加工工作量。基板上的元件布局完全贴合功放板的实际元件排布：板载的绿色接线端子区域预留了足够的接线操作空间，端子旁没有结构遮挡，接线时可以直接将导线插入端子孔位锁紧，不需要倾斜板体操作；模块上的电位器调节轴从基板一侧伸出，轴端保留了足够的旋钮安装长度，调节时不会被周边结构干涉，轴体与基板开孔之间预留了合理间隙，避免调节时轴体与基板摩擦产生阻尼异常。

　　设计过程中对功放板上的大尺寸元件做了专门的避让处理：板上的圆柱形电解电容位置预留了完整的容纳空腔，空腔内壁与电容本体之间保留0.8mm的安全间隙，既可以限制电容受震动时的摆幅，又不会挤压电容本体导致引脚受力脱焊；板上的绿色方块状升压电感区域也做了对应的限位结构，电感侧面与结构挡边贴合，避免设备受冲击时电感引脚受剪切力断裂。整个结构的外形轮廓做了倒角处理，没有尖锐棱角，装机时不会划伤周边的导线或者其他电子元件，结构边缘与功放板边缘齐平，不会额外占用横向安装空间，适配狭窄的设备内部安装空间。

　　从安装边界来看，整个组件的厚度控制在较小范围内，安装后从基板表面到最高元件的凸起高度不超过30mm，可以嵌入厚度40mm以内的小型设备舱内；接线端子朝向设备外侧的方向排布，外部音频输入、电源输入、喇叭输出的导线可以直接从设备侧壁的过线孔引入接线，不需要在舱内做多余的导线弯折，减少导线的应力集中。电位器轴的伸出方向与安装基板平面平行，适合在设备侧壁开孔伸出旋钮，用户在设备外部就可以直接调节音量大小，不需要拆开设备外壳操作。

　　这套结构在建模时对功放板的所有元件高度做了实测核对，没有出现结构与元件干涉的问题，安装时只需要将功放板对准基板上的定位柱放置，就可以完成板体的定位，后续可以通过点胶或者小型压片将功放板固定在基板上，不需要在功放板上额外打孔，不会损伤PCB板的走线。考虑到3D打印的加工特性，所有结构壁厚都设置在1.5mm以上，没有薄壁悬空结构，打印时不需要添加过多支撑，打印完成后只需要简单去除支撑毛刺就可以直接使用，不需要二次打磨或者切削加工，适合小批量DIY制作或者样机试制阶段快速加工使用。

　　实际装机测试时，这套结构可以有效固定功放板，在常规的设备运输震动场景下，板体不会出现移位，接线端子处的导线不会因为板体晃动出现拉扯松脱，基板将功放板的焊接面与设备金属壳体隔开，避免了焊接引脚接触金属壳体造成的短路问题，同时结构上预留的空隙可以保证功放板工作时的空气流通，不会因为结构包裹导致芯片散热不畅，满足小功率功放长时间工作的散热需求。
