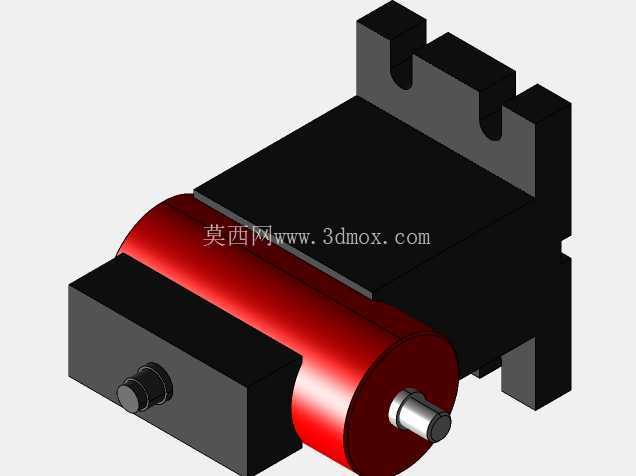

做电动汽车动力测试台架搭建的时候,扭矩测量轴是核心的力值传递与检测部件,这次建模的20Nm量程扭矩测量轴,适配小功率动力输出端的扭矩标定、动态性能测试场景,多用于高校电气工程试验项目、小型电驱总成研发阶段的台架验证环节。从实际安装边界来看,该测量轴的主体安装座采用双侧带定位卡槽的块状结构,卡槽的间距、槽深尺寸完全匹配现有测试台铝型材安装面的T型槽规格,不需要额外加工转接板就能直接卡装固定,安装座的底面平面度控制在0.02mm以内,保证安装后轴系的同轴度偏差不会超出传感器的允许范围,避免额外的侧向力影响测量精度。
轴体的动力输入端采用带锁紧螺纹的圆柱轴头,适配常见的柔性联轴器安装,输出端为光滑圆柱轴头,可直接对接被测伺服驱动或者负载端的连接孔,轴伸长度经过反复校核,既保证联轴器有足够的安装啮合长度,又不会因为轴伸过长带来高速转动时的挠曲变形,毕竟台架测试时最高转速会达到三千转每分,过长的轴伸会带来额外的振动干扰,直接影响扭矩数据的采集稳定性。设计过程中首先考虑的是测量轴的受力路径,扭矩从输入端传入后,直接经过应变测量段传递到输出端,安装座的支撑位置避开了应变敏感区,不会因为安装压紧力给测量段带来附加应力,这一点是很多新手建模时容易忽略的问题——如果支撑压在应变区,哪怕是很小的螺栓锁紧力,都会让零点漂移超出允许范围,后续标定根本没法做。
红色的防护套覆盖在应变测量段的外侧,一方面是保护内部的应变片走线不会被台架上的工装、工具剐蹭,另一方面也能阻挡测试环境里的油污、铁屑附着在敏感段表面,避免长期使用后腐蚀贴片区域,影响测量精度。整个轴系的转动惯量做了严格控制,在保证结构强度的前提下,尽量缩小了非受力段的轴径,因为小量程扭矩测量对转动惯量非常敏感,要是转动惯量过大,动态测试时的扭矩响应延迟会非常明显,测出来的动态扭矩曲线根本没法反映真实的动力输出特性。安装座上的固定螺栓孔采用沉头设计,螺栓锁紧后头部不会高出安装座表面,避免和台架上移动的其他部件产生干涉,安装座的侧面预留了走线槽位置,传感器的信号线缆可以顺着走线槽引到台架侧面的采集模块,不会因为轴体转动拉扯线缆。
实际台架应用里,这个扭矩测量轴不仅能测稳态的输出扭矩,还能捕捉动力输出过程中的瞬态扭矩波动,比如伺服驱动器启动时的冲击扭矩、负载突变时的扭矩响应,这就要求建模的时候不仅要把外形做准确,还要把各个配合面的公差、安装定位的基准都考虑进去,不然加工出来的零件装上去,要么同轴度差导致测量不准,要么和现有台架的安装接口对不上,还要二次返工。另外在设计的时候也参考了现有成熟扭矩传感器的安装尺寸,保证这个测量轴可以直接替换台架上同量程的市售传感器,不需要改动台架的其他结构,不管是做课程试验的台架搭建,还是小型研发项目的临时测试,都能快速装调使用,不需要额外定制转接工装。轴端的锁紧螺母采用细牙螺纹,锁紧后可以牢牢固定联轴器的位置,避免高速转动时联轴器窜动,安装座的两个定位卡槽的对称度控制在0.01mm以内,保证装到台架上之后,轴的中心高和台架上原有的驱动端、负载端中心高完全一致,不需要反复调整垫片来找同轴度,能大幅缩短台架的装调时间。
