多旋翼无人飞行器双侧电机固定支撑座

　　在多旋翼无人机的整机结构体系中，电机安装位的结构可靠性直接决定飞行过程中的动力输出稳定性，这套双侧电机支架正是针对中小型多旋翼飞行器的动力端安装需求设计的专用连接构件，主要承担机臂与动力电机之间的载荷传递、位置固定功能，适配采用圆管机臂结构的折叠或非折叠多旋翼机型，常见于工业巡检、农业植保、航拍测绘类无人机的动力段装配环节。从实际使用场景来看，这类支架需要同时承受电机高速转动产生的持续振动、飞行姿态调整时的交变扭矩，以及起降、机动飞行过程中的瞬时冲击载荷，因此结构设计上优先保证安装位的刚度与抗疲劳性能，避免长期使用后出现安装位松动、形变导致的动力同轴度偏差，进而引发飞行振动过大、动力损耗增加甚至飞行事故。

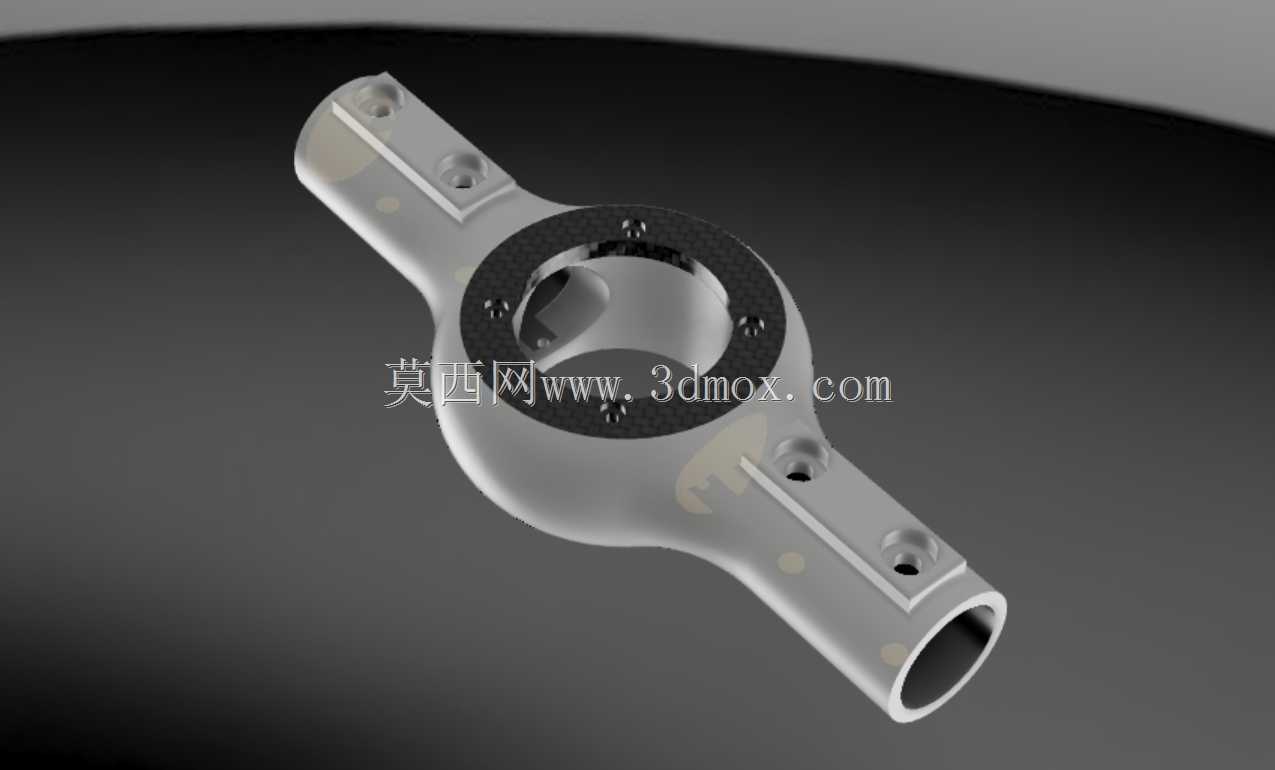

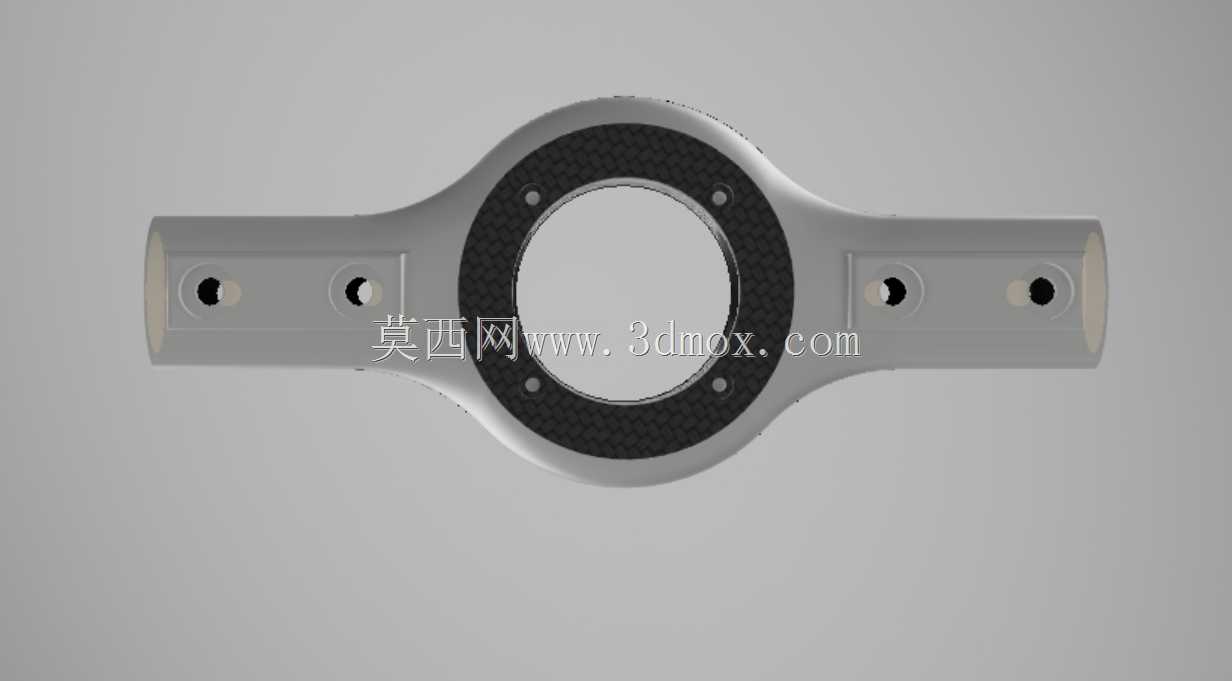

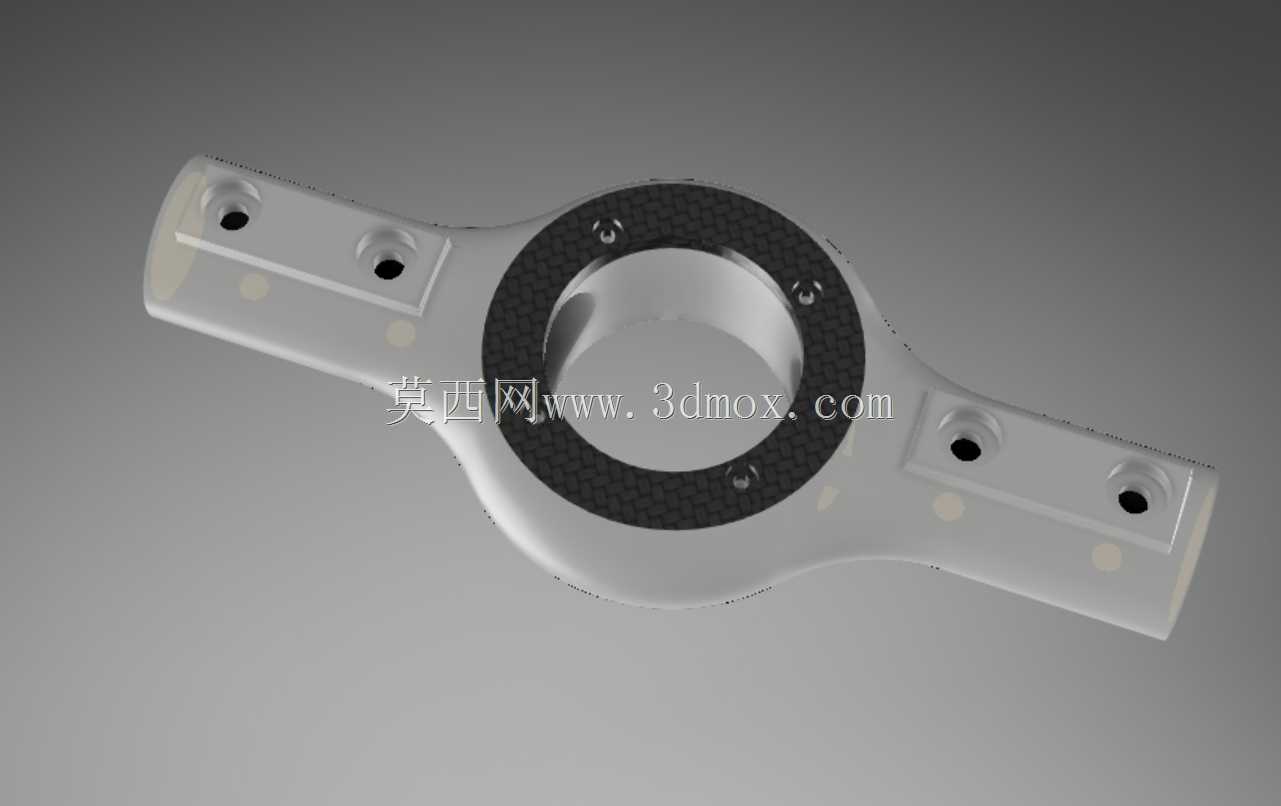

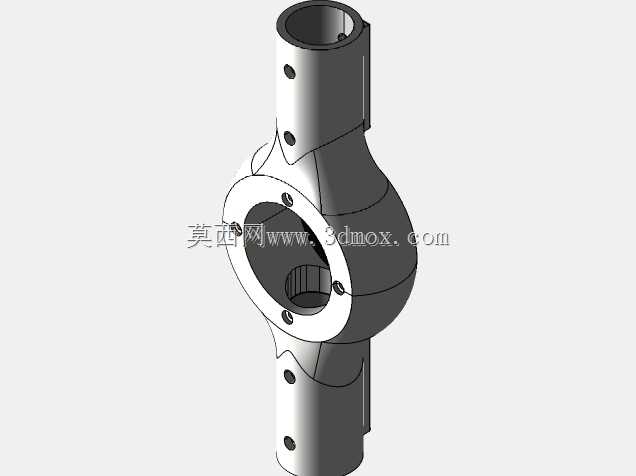

　　从结构设计思路来看，该支架采用一体化主体加双侧对称安装臂的布局形式，中间的环形腔体为电机安装基准位，环形端面预留的多个均布安装孔位，可直接匹配标准规格的无刷电机法兰安装尺寸，保证电机输出轴与机臂轴线的垂直精度，减少动力输出的偏载损耗。两侧延伸的管状连接臂为机臂插接位，内孔尺寸与常用的碳纤维圆管机臂外径形成过渡配合，安装时可通过臂身预留的顶丝孔位完成径向锁紧，同时臂身加工的定位槽可配合机臂上的定位凸点完成周向防转，避免机臂在受扭时出现相对转动。支架主体与连接臂的过渡位置做了圆弧加厚处理，对应力集中区域进行结构补强，在不额外增加过多重量的前提下提升结构的抗弯折、抗扭性能，匹配无人机结构件轻量化与高可靠性的双重设计要求。

　　从安装边界与尺寸适配角度来看，中间电机安装位的环形基准面平面度控制在0.1mm以内，保证电机安装后法兰面与支架完全贴合，避免出现安装间隙引发的振动传导异常；两侧机臂连接位的同轴度公差控制在0.15mm以内，保证双侧机臂安装后处于同一直线，避免整机重心出现不必要的偏移。安装孔位的位置度公差满足常规紧固件的装配要求，无需额外修配即可完成电机、机臂的快速装配，适配批量生产时的装配效率需求。结构表面的过渡圆角均做了R2以上的圆滑处理，避免尖锐边角在装配、维护过程中划伤操作人员，同时减少飞行过程中的气动阻力，对于低速多旋翼机型而言，这类细节处理可在一定程度上降低风阻对续航的影响。

　　在实际选型适配过程中，这类支架可根据对应机型的起飞重量匹配不同的材质工艺，小载重航拍机型可采用高强度工程塑料注塑成型实现进一步减重，大载重植保、巡检机型则可采用铝合金一体加工或碳纤维复合材料成型，在保证结构强度的前提下控制整机重量。支架的载荷传递路径设计清晰，电机工作产生的振动通过环形安装位均匀分散到两侧连接臂，再传递到机臂主体，避免局部应力集中导致的结构疲劳失效，长期使用下的结构稳定性优于分体式拼接的电机安装座。此外，支架上预留的小型侧孔可用于电机电源线、信号线的走线固定，避免飞行过程中线缆晃动干扰桨叶转动，同时让整机布线更加规整，减少维护时的线路排查难度。
