PVC框架式遥控水下潜航器结构设计

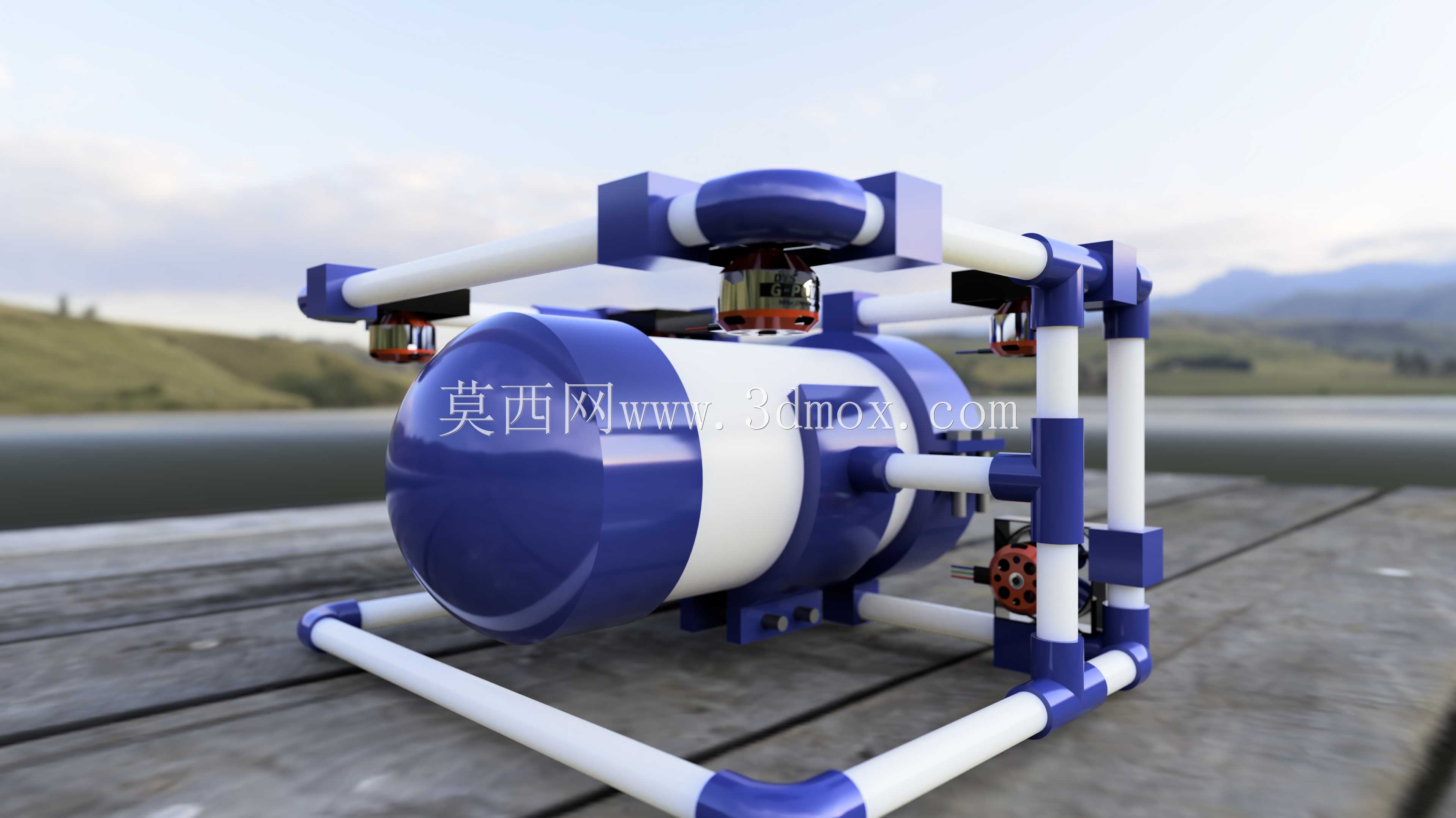

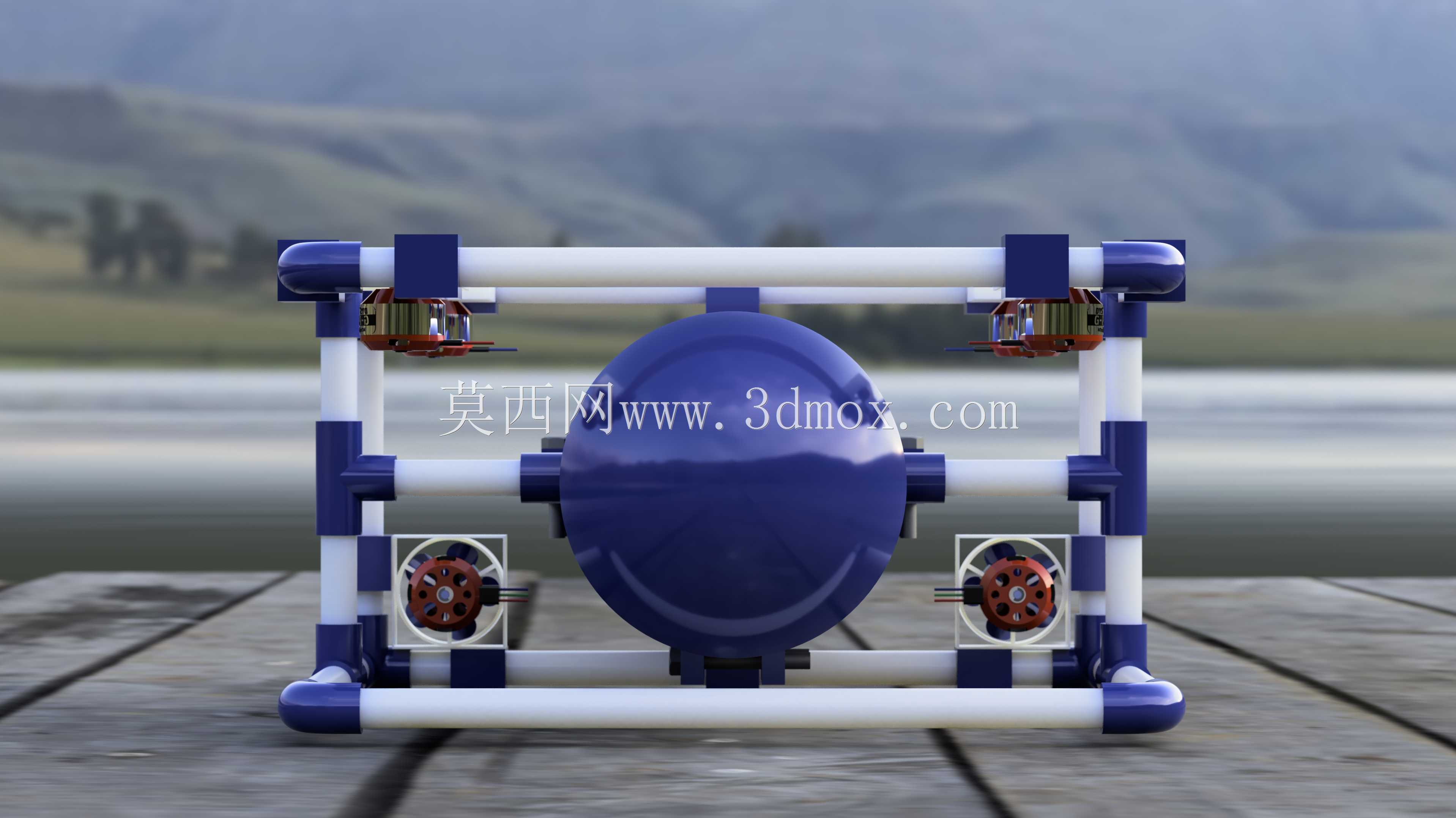

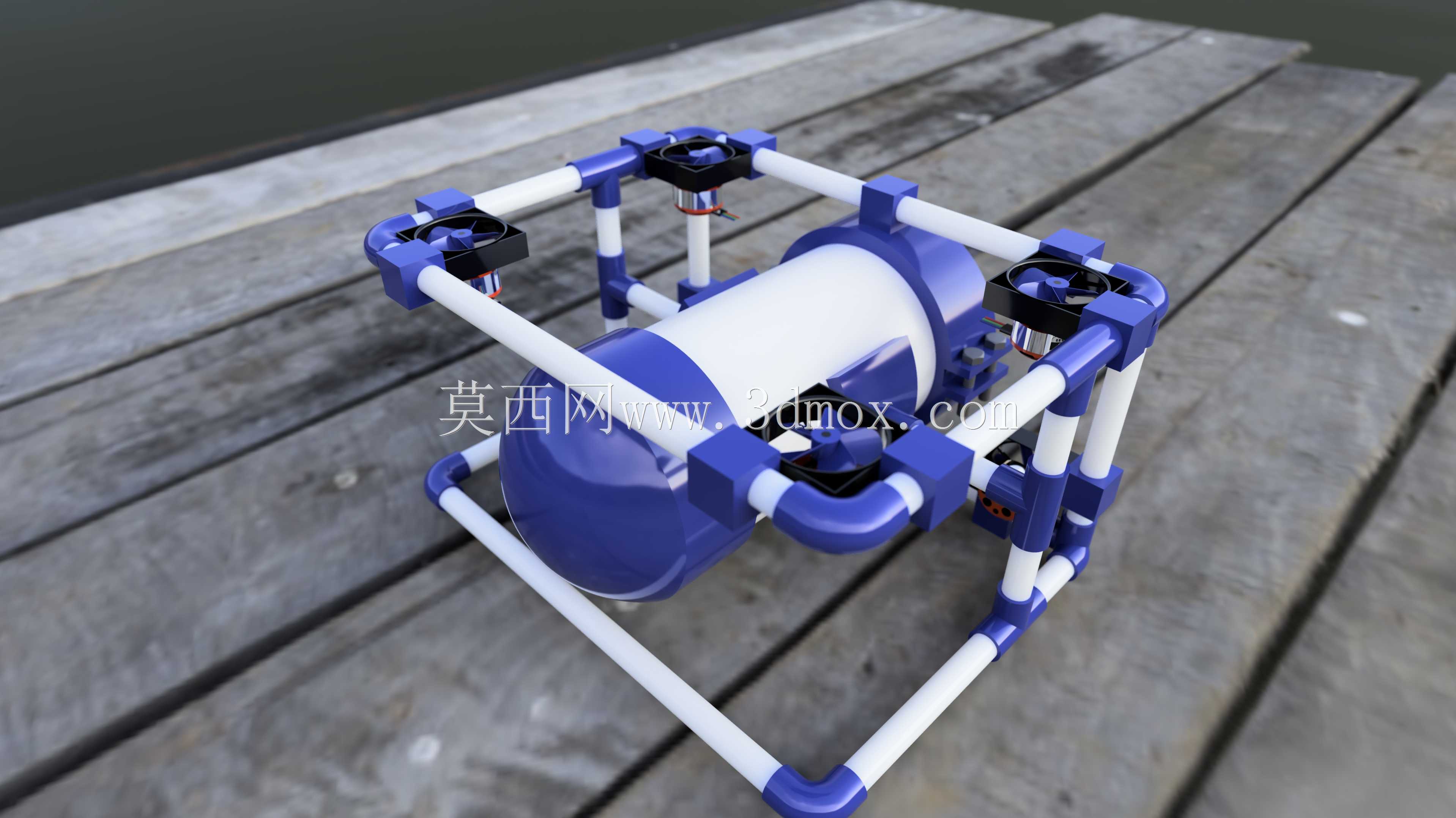

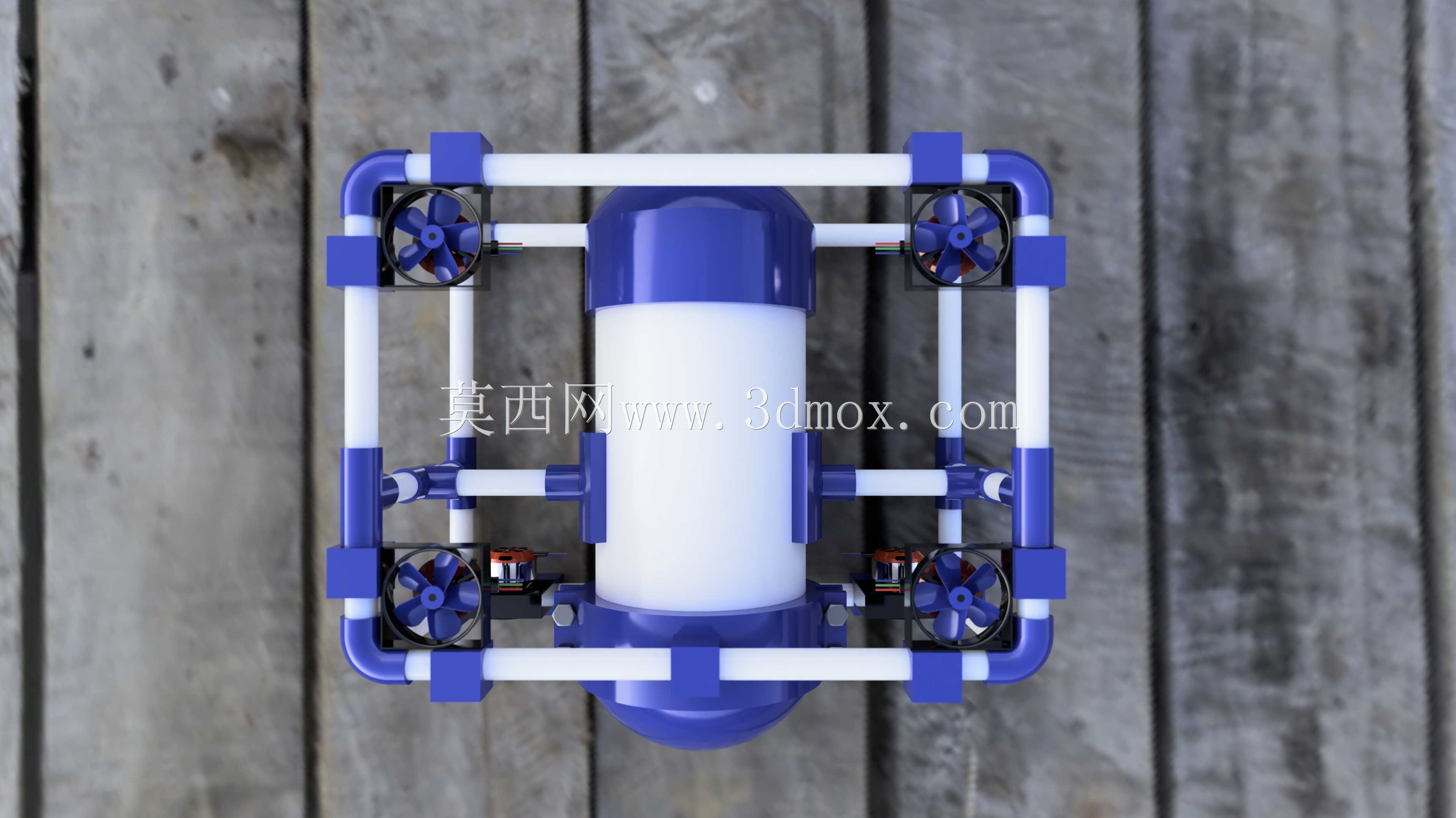

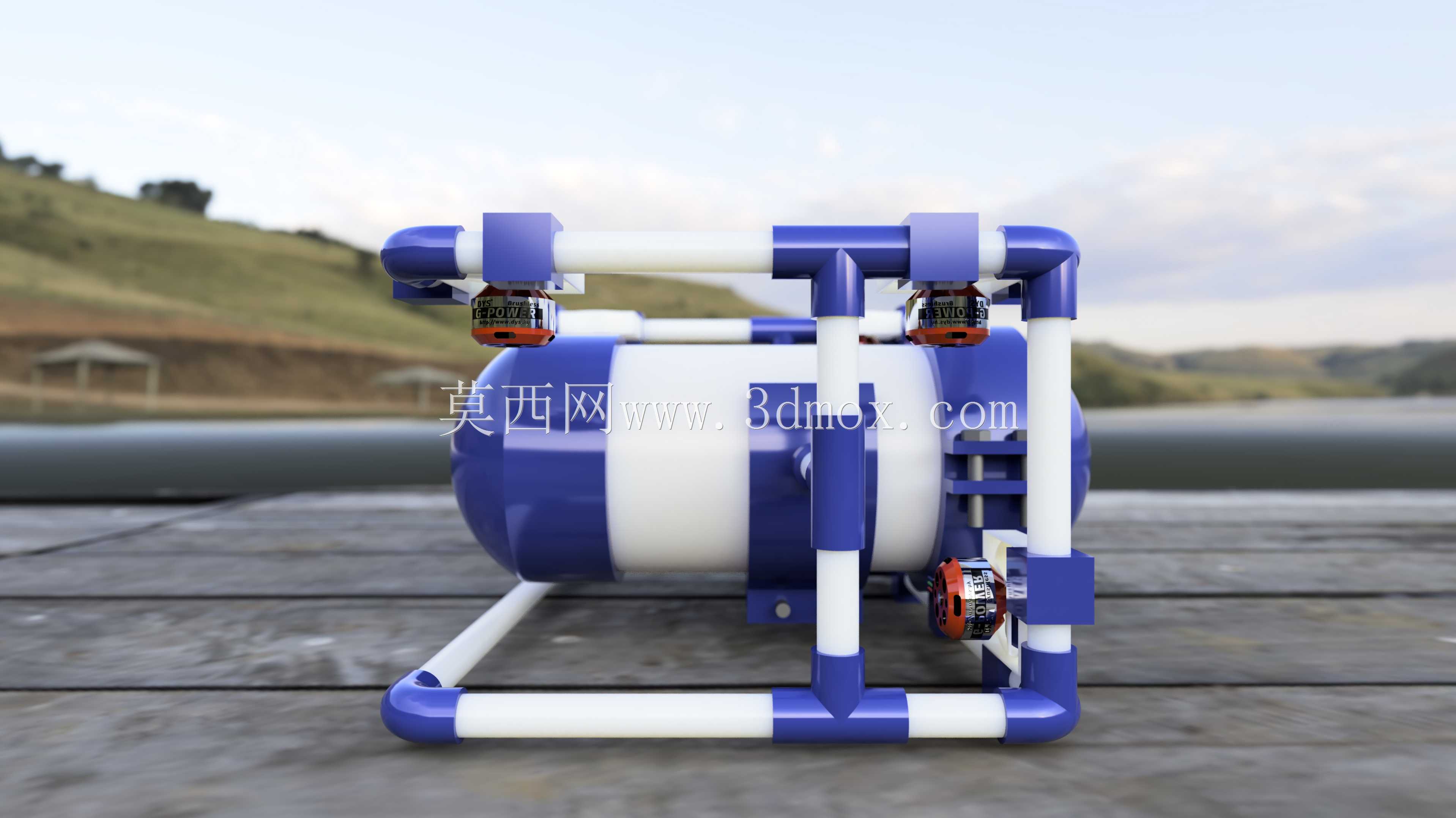

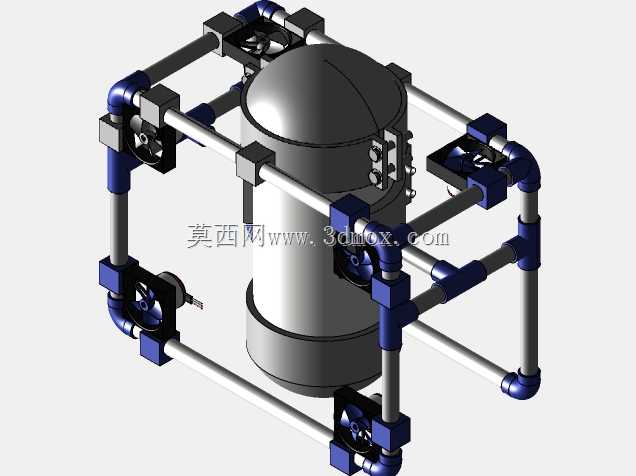

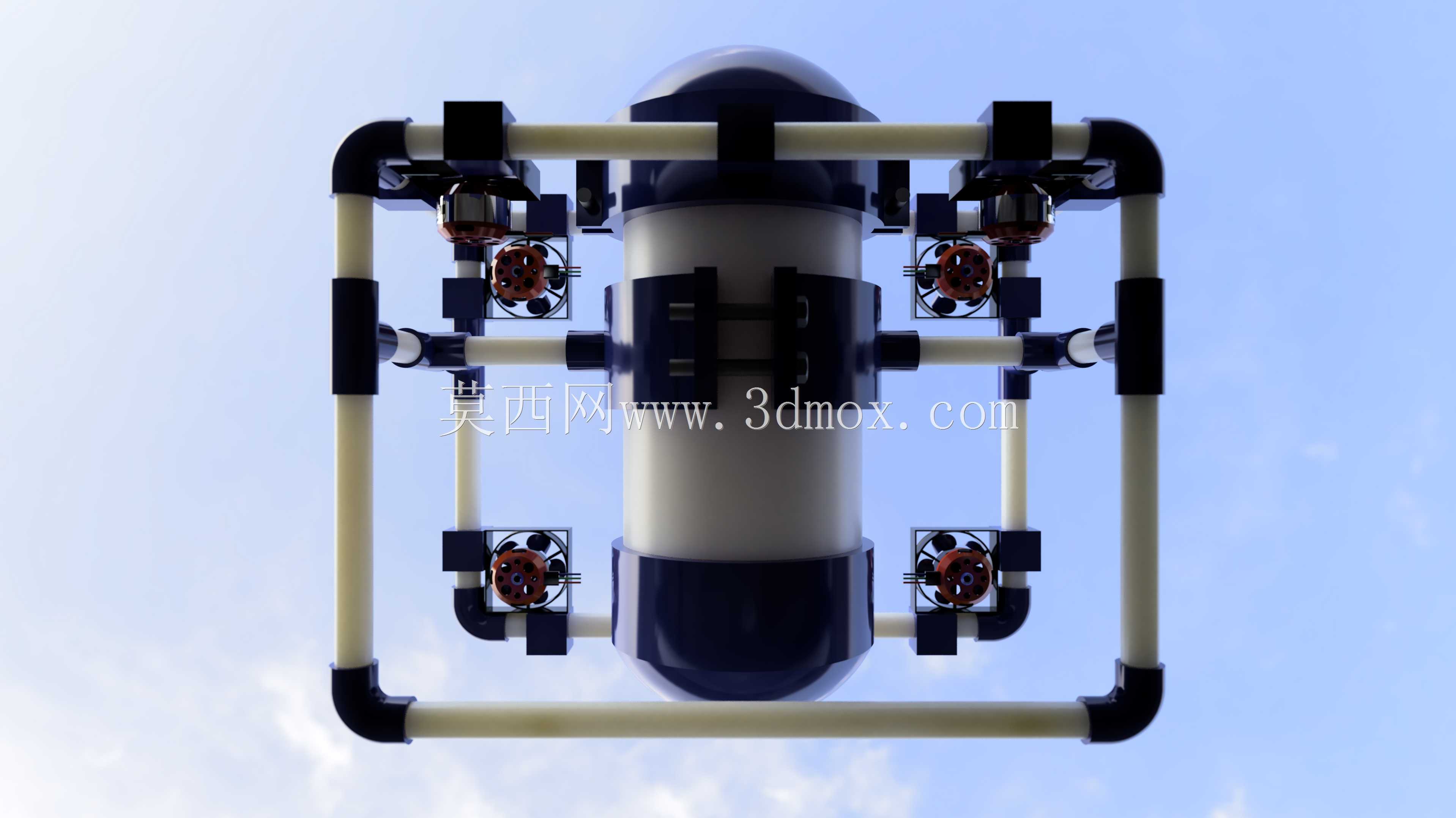

　　这款水下潜航器的结构设计围绕浅水区域作业需求展开，核心框架采用标准PVC管材拼接成型，这类材料在淡水环境下具备足够的耐腐蚀性，同时管材自重较轻，搭配密封舱体的浮力储备，可实现整机在水中的中性浮力调节，无需额外挂载过多配重块就能维持水下悬停姿态。从结构布局来看，中部的圆柱形密封舱是整机的核心承载单元，所有电控元件、供电模块都集成在舱体内部，舱体两端采用法兰式密封结构，配合O型圈实现静密封，可满足浅水深度下的水密要求，避免电路部分接触水体出现短路故障。框架部分采用三通、弯头类标准PVC管件拼接，管材之间通过专用胶粘剂粘接固定，整体形成笼式防护结构，既可以为密封舱提供外围防撞保护，也为推进器、摄像头等外挂部件预留了充足的安装点位，

　　安装时无需在主舱体上额外开孔，进一步降低了密封失效的风险。推进系统采用多组外挂式水下推进器布局，分别布置在框架的水平与垂直方向，可实现潜航器的前进后退、左右转向、上浮下潜全向运动，推进器与框架之间通过定制的管卡固定，安装位置可根据实际配重情况沿管材轴向调整，方便调试阶段修正整机的重心与浮心匹配度。在实际应用场景中，这类小型潜航器可用于近岸浅水区的水下观测、养殖区网箱巡检、小型水域的水下障碍物排查作业，相比大型专业水下设备，其结构简单、制作成本低，零部件采购便捷，出现故障时可快速替换损坏的PVC管件或推进器部件，维护门槛较低。设计过程中重点考量了安装边界的适配性，框架的整体尺寸控制在单人可携带的范围内，

　　所有外挂部件的安装位置都不会超出框架的外围轮廓，投放和回收过程中不会因突出部件勾挂水中的水草、网绳等杂物。密封舱的直径与长度匹配常用的PVC管材规格，加工时可直接选用现成的管材切割后配合端盖密封，无需定制异形壳体，大幅降低了加工难度。框架的拼接节点处都做了应力分散处理，避免粘接位置因水流冲击或碰撞出现开裂，垂直方向的管材预留了浮力调整块的安装空间，可根据搭载的摄像头、机械爪等不同外设的重量，增减浮力材料来维持整机的平衡。电路走线全部沿PVC管材内壁布置，外露部分采用防水护套包裹，所有线缆穿过舱体的位置都采用航空插头配合密封胶做水密处理，杜绝渗水隐患。整机的重心设计在浮心的正下方，水下运动时可自动维持姿态稳定，

　　即使出现水流扰动也能快速回正，不会出现侧翻的情况。推进器的选型匹配整机的水下阻力，在保证足够推力的前提下控制功耗，延长单次下水的作业时长。框架底部预留了额外的扩展安装位，可根据作业需求挂载小型采样装置、照明补光灯等外设，扩展不同的作业功能。
