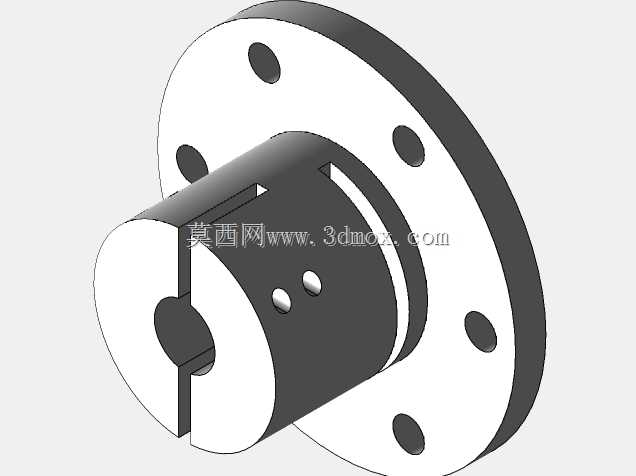

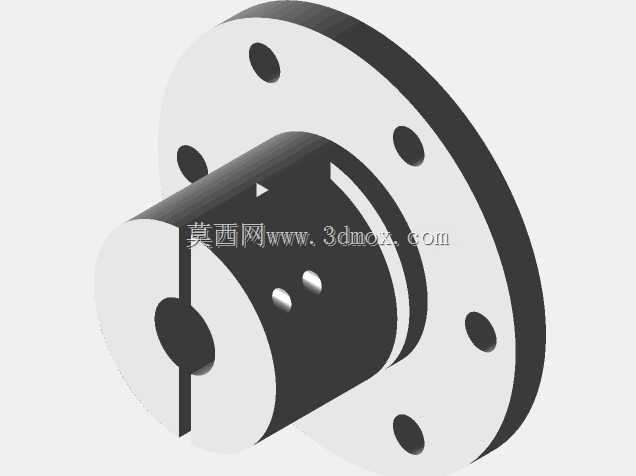

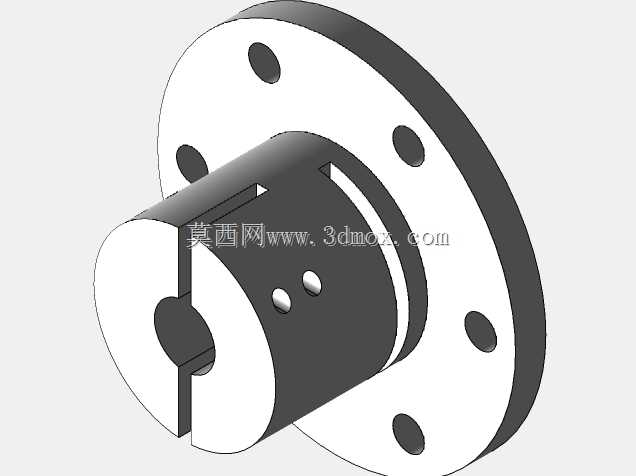

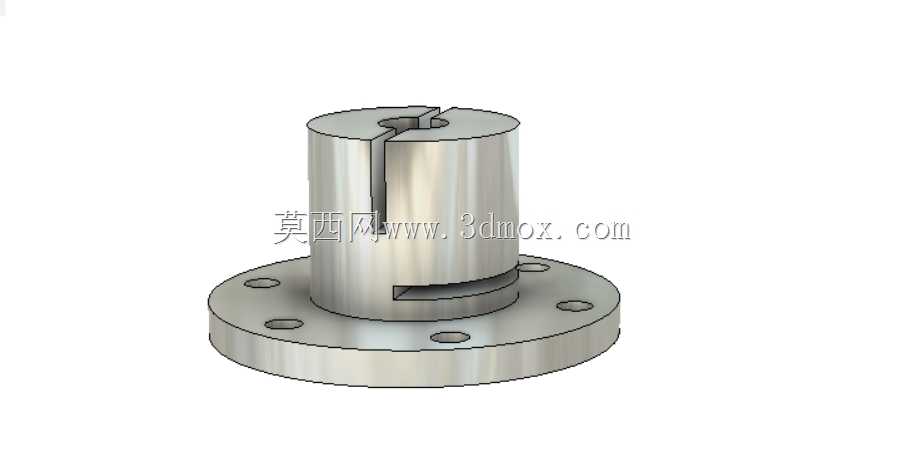

内径10mm法兰式防滑电机联轴器结构

　　在小型自动化传动单元、桌面级机器人关节、教学类竞赛机器人动力传输场景中，这类带法兰基座的开槽式联轴器是解决电机轴与负载轴同轴度偏差、传递额定扭矩的核心连接件，尤其适配小功率直流电机、步进电机的动力输出端连接需求，常见于ROBOCON竞赛类移动机器人、小型输送模组、桌面级实验设备的动力链路中。从实际使用场景来看，这类联轴器不需要额外的胀紧结构，依靠轴套侧壁的开槽配合顶丝即可完成对电机轴的抱紧，法兰端的通孔可直接与负载侧的安装面通过螺栓锁紧，省去了额外的转接座安装步骤，在安装空间局促的小型设备里能大幅压缩轴向安装尺寸，降低传动链路的整体重量。从功能特性上看，这款联轴器的轴套内孔为10mm通径，刚好匹配市面常见的37mm、

　　42mm系列减速电机的输出轴径，轴套侧壁开有通长的收紧槽，当顶丝锁紧时，开槽位置会产生均匀的弹性形变，抱紧电机轴的同时不会对轴表面造成硬压伤，相比传统的顶丝直孔联轴器，防滑转能力提升明显，能避免频繁正反转工况下出现的轴孔打滑、丢转问题。法兰盘上均匀分布的四个安装孔，孔位分布遵循小型传动件的通用安装孔距，可直接对接同步轮安装座、车轮轮毂、小负载转盘等常见负载件，不需要额外加工转接法兰，降低了整机的零件加工成本。设计思路上，这款联轴器采用一体式法兰轴套结构，没有多余的拼接零件，整体为金属切削加工成型，轴套与法兰盘的垂直度公差控制在0.02mm以内，能保证电机轴与负载轴的同轴度偏差在允许范围内，减少高速转动时的径向跳动。

　　轴套上的开槽宽度经过计算，既保证了锁紧时的形变余量，又不会因为开槽过宽导致轴套刚性不足，在传递额定扭矩时不会出现轴套开裂的问题。安装边界方面，这款联轴器的法兰盘外径为常规小型法兰尺寸，轴向总长度适配10mm轴径的插入深度要求，安装时只需要将电机轴插入轴套内孔，对齐轴上的顶丝平面，锁紧侧壁的顶丝即可完成轴端固定，法兰端通过四颗M3规格的螺栓即可与负载面锁紧，安装时不需要额外的工装辅助，徒手配合内六角扳手即可完成装配。在实际选型使用中，这类联轴器适合传递扭矩不超过5N·m的传动场景，不适合大负载、高冲击的重型传动链路，在小型机器人的行走轮驱动、机械臂关节的小扭矩传动、实验台的小型转盘驱动场景下，其安装便捷性、防滑可靠性都有不错的表现。

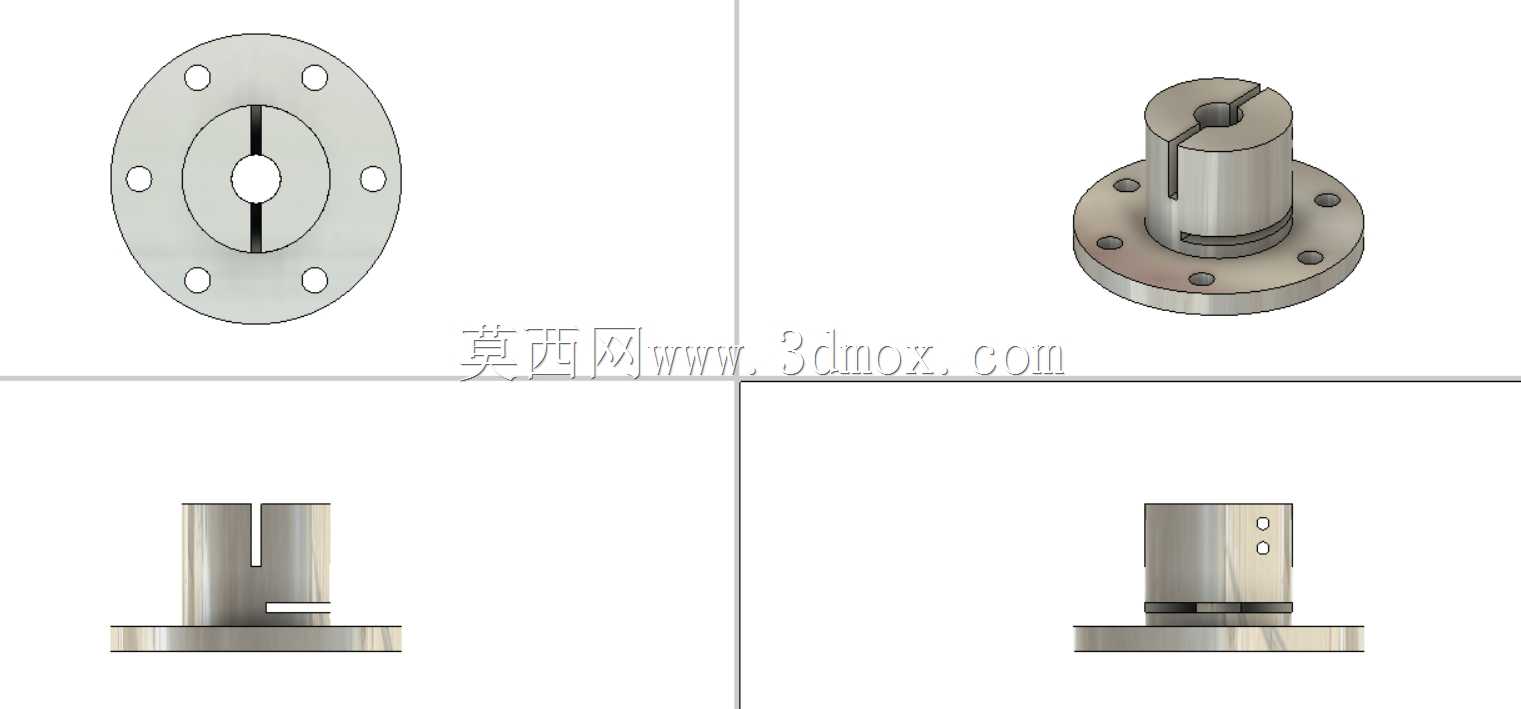

　　相比传统的刚性凸缘联轴器，这款带开槽抱紧结构的联轴器允许存在微小的角度偏差与径向偏差，能抵消部分安装时的同轴度误差，降低电机轴承因为安装别劲产生的额外负载，延长电机的使用寿命。从建模细节来看，模型还原了轴套的开槽结构、法兰盘的安装沉孔、顶丝孔的位置与尺寸，所有安装面的尺寸都遵循实际零件的加工公差，在做整机装配仿真时，可以直接调用该模型完成干涉检查，验证安装空间是否足够，提前排查装配时可能出现的螺栓干涉、轴插入深度不足等问题。
