适配ZGA37RG减速电机的直角安装固定支架

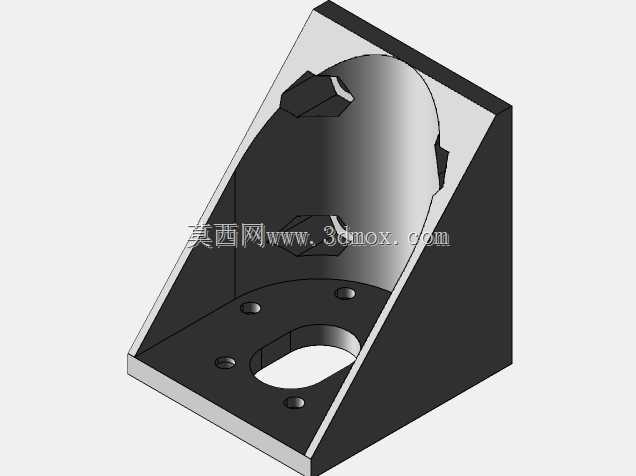

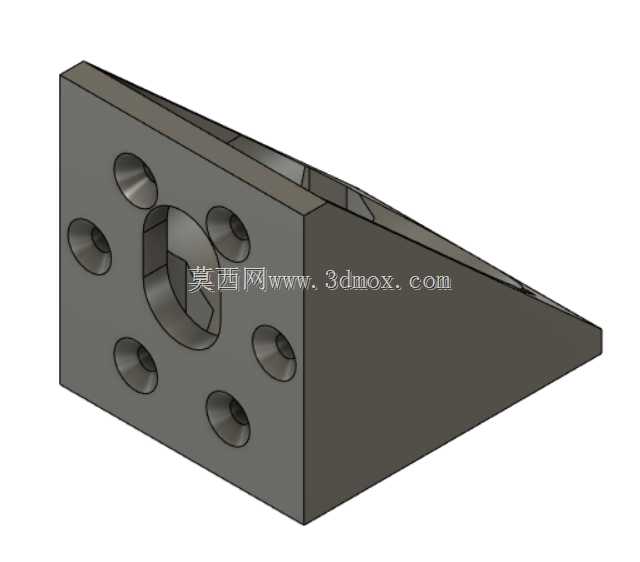

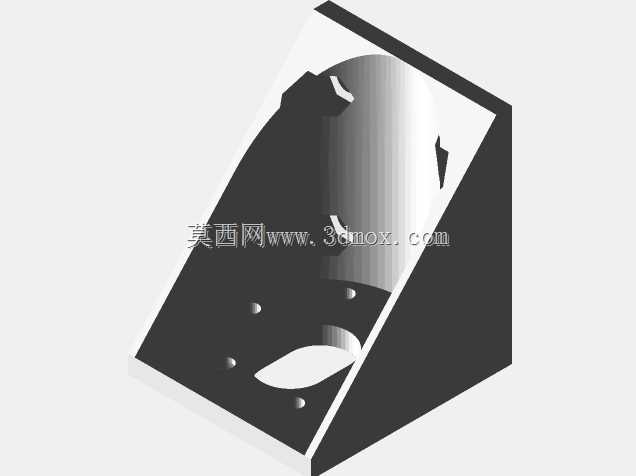

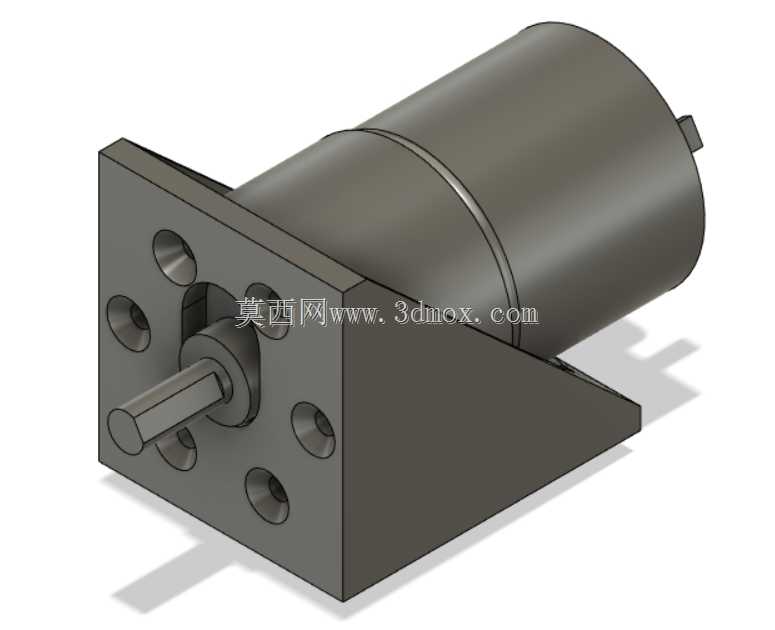

　　在小型自动化输送、智能仓储分拣、桌面级工装变位、民用小型传动设备的搭建场景中，ZGA37RG系列直流减速电机的安装固定一直是结构设计环节容易被忽略的细节。不少设计人员在做整机排布时，习惯直接将电机本体通过端面螺丝锁在设备立板上，却忽略了电机输出轴带载后产生的径向弯矩会直接作用在电机前端盖的轴承位，长期运行下很容易出现轴承偏磨、输出轴跳动量超差、甚至端盖螺丝断裂的问题，尤其是在电机需要垂直于安装面输出、或者输出端需要挂载同步轮、链轮这类有侧向张紧力的负载时，额外的支撑固定结构就成了保障设备运行稳定性的必要设计。这款直角结构的安装支架，就是针对这类应用痛点做的适配设计，整体采用直角三角形的加强结构，垂直安装面用来对接电机本体，

　　水平安装面用来锁固在设备的安装基板上，中间的三角加强筋直接连通两个安装面，把电机运行时产生的径向载荷直接传导到设备基板上，避免电机端盖单独受力。设计时完全匹配现有量产铝制支架的孔型参数，垂直安装面上的中心大孔做了足够的避让间隙，刚好可以穿过ZGA37RG电机的前端定位凸台，周围环绕的六个安装小孔的孔位、孔径、孔深都和原厂支架完全一致，不需要对电机做任何二次加工，也不需要重新打安装孔，就可以直接替换原有支架，甚至可以和原有铝支架混合安装，降低备件替换的适配成本。从安装边界来看，支架的垂直面厚度做了针对性优化，既保证了螺丝锁附时不会出现滑牙、变形的问题，也不会因为厚度过大导致电机安装后整体轴向尺寸超出原有设计的预留空间，

　　水平安装面的长度刚好覆盖三角加强筋的投影范围，四个角预留的安装沉孔可以适配M3-M4规格的内六角螺丝，锁附后螺丝头不会突出安装面，保证支架和基板完全贴合，不会出现安装翘曲的问题。三角加强筋的厚度和两个安装面保持一致，采用等厚设计，不管是采用3D打印做小批量样机验证，还是采用铝板铣削、钢板折弯焊接做量产件，都可以快速调整加工工艺，不需要额外做结构补强。在实际选型使用时，需要注意支架的安装方向，要保证三角加强筋的受力方向和电机输出轴的负载受力方向一致，比如当电机输出轴挂载同步轮、皮带向下张紧时，加强筋要布置在受力侧，这样才能最大化发挥三角结构的抗弯性能，如果反向安装，加强筋就无法有效承接弯矩，会失去加强作用。另外中心避让孔的尺寸做了0.

　　2mm的间隙预留，安装时可以顺利套入电机的定位凸台，不会出现卡滞，同时也能保证电机安装后和支架的同轴度，避免因为安装错位导致输出轴和负载端不同心，产生额外的运行噪音和振动。和市面上常见的L型无加强支架相比，这款三角加强结构的支架在同等材料厚度下，抗弯刚度可以提升60%以上，在电机满负载运行、甚至短时过载的工况下，支架的形变量可以控制在0.05mm以内，完全不会因为支架变形导致齿轮啮合错位、传动效率下降的问题。在做小型设备的结构排布时，这款支架可以帮助设计人员快速完成电机的垂直安装布局，不需要额外设计定制安装座，缩短样机开发的周期，同时统一的孔型参数也方便后期维护时直接替换备件，不需要重新测绘加工。针对不同的使用场景，支架的两个安装面都做了平面度处理，安装面的平面度公差控制在0.1mm以内，保证锁附后电机和安装基板的垂直度，避免输出轴出现偏角，影响传动件的使用寿命。对于需要做轻量化设计的桌面级设备，这款支架的结构去掉了所有不必要的冗余材料，三角区域没有多余的实体，在保证结构强度的前提下尽可能减轻自身重量，不会给设备整体带来额外的负载。
