ZGA37RG直流减速电机三维结构

项目分类:电机 发布时间:2024-11-26 ID:810389
  • ZGA37RG直流减速电机三维结构
  • ZGA37RG直流减速电机三维结构

  ZGA37RG直流减速电机属于小型低速动力输出部件,常见于自动化设备、小型输送装置、电动执行机构、阀门驱动、智能小车、包装辅助机构以及教学实验平台中。它把直流电机本体与齿轮减速箱集成在同一圆柱壳体内,输入端负责电能到旋转运动的转换,输出端通过减速机构降低转速并提高扭矩,使负载端能够获得更稳定、更适合低速驱动的动力。与高速裸电机相比,这类减速电机不需要设计人员额外布置外置减速箱、联轴器和多级支承,整机占用空间小,安装方式直接,适合在结构紧凑的设备内部作为独立动力单元使用。

  从实际选型角度看,ZGA37RG这类电机的关键并不只是电压和转速,而是输出轴位置、前端法兰孔位、壳体外径、轴伸长度以及安装边界是否能够与设备结构匹配。模型中前端圆形法兰围绕输出轴布置多个安装孔,孔位决定了电机在支架、侧板或设备腔体上的固定方式;输出轴沿电机轴线伸出,可通过联轴器、齿轮、同步带轮、滚轮或摇臂等方式传递扭矩。设计安装结构时,需要保证输出轴与被驱动件同轴,避免因偏心造成轴承受偏载、齿轮箱噪声增大或轴封位置异常磨损。若设备中采用侧向支架夹持,还应避开壳体接缝和出线位置,防止夹持力影响内部齿轮啮合或造成线缆折损。

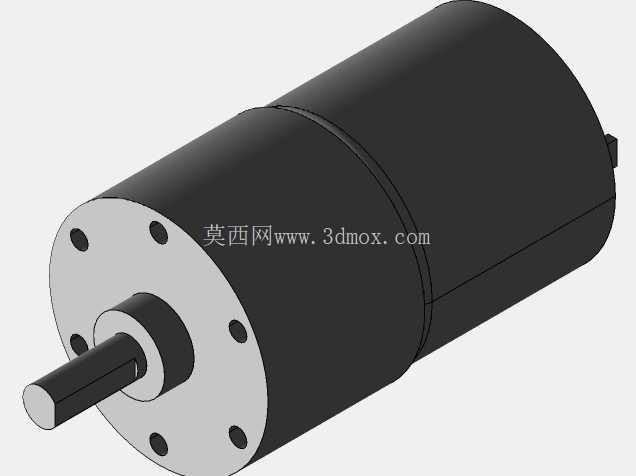

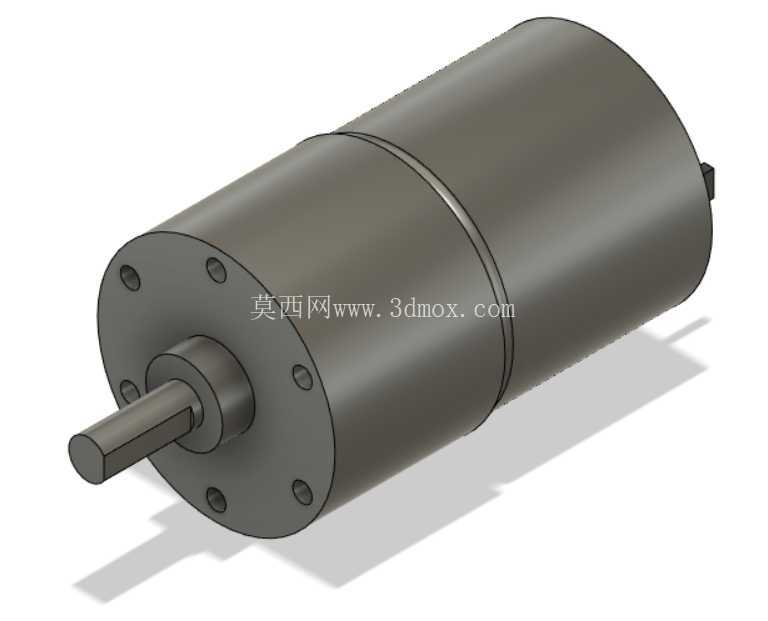

  该电机外形以圆柱筒体为主,前减速箱段与后电机段通过环形分界区分,整体轮廓规则,便于在三维布局中进行干涉检查。前端法兰面是装配基准面,安装时通常以此面贴合支架定位面,再通过螺钉沿轴向锁紧。输出轴中心高、法兰孔分布圆、螺钉孔径和轴径共同构成安装接口。工程建模时,应重点还原前端法兰厚度、轴伸长度、轴端倒角、壳体台阶以及尾部出线或接线区域,因为这些部位直接关系到支架设计、线缆走向和周边零件间隙。对于需要频繁维护或更换电机的设备,模型边界还应预留拆装空间,使螺钉能够顺利装入,电机能够沿轴向抽出,而不必拆卸周边大量部件。

  在功能特性方面,12V供电使该电机适合低压直流控制系统,可配合调速板、继电器、驱动模块或控制器实现正反转、启停和速度调节。50RPM量级的输出转速强调低速大扭矩应用,适合驱动轻载旋转机构、直线进给机构、小型翻转机构或节流类执行部件。由于减速箱内部多采用多级齿轮传动,输出端能够承受比电机主轴更高的扭矩,但设计时仍需限制径向载荷和冲击载荷。若皮带轮或齿轮直接装在输出轴上,应尽量靠近法兰端布置,以缩短悬臂长度;若存在较大轴向力,则应通过外部轴承承担,而不是完全依赖减速箱内部支承。

  结构设计思路上,这类产品把动力、减速和安装接口封装为一个整体,设备开发者只需围绕外部接口进行设计。三维模型在总装中可用于校核电机与机架、护罩、传动件、线缆和紧固件之间的空间关系。布置时,圆柱壳体周围要保留散热和装配间隙,前端法兰与支架之间应保证贴合面平整,输出轴穿过护板时需设置足够孔径,避免运行中摩擦。对于阀门或小型执行机构应用,电机通常通过支架固定在阀体或管路附近,再经曲柄、齿轮或螺杆把旋转运动转化为启闭动作;此时输出轴的角向位置、极限转角和扭矩裕量都需要在装配模型中提前确认。

  模型还体现了安装孔间距校核的重要性。前端法兰孔位若与支架孔位不一致,现场装配会出现螺钉无法穿过、电机偏心或强行锁紧导致法兰变形等问题。因此在绘制安装板时,不应只按近似圆柱外径占位,而应依据法兰孔分布、孔径和输出轴中心位置建立准确草图。轴径尺寸同样需要严格匹配联轴器或传动件,过小会造成间隙和键连接失效,过大则无法装配。对于半径15.5毫米这一安装边界,支架孔、护罩开孔和邻近零件轮廓都应以此为依据留出安全距离。

  在设备维护层面,集成式减速电机的优势是替换方便,但也要求外部结构具备标准化接口。设计支架时可让前端法兰承受主要定位作用,后部增加柔性抱箍或限位筋,以减少长筒体在振动环境中的摆动。接线端应避免靠近运动部件,并预留弯曲半径;若设备存在粉尘、液体或油污环境,还应在电机外部增加护罩,同时不能完全封闭散热空间。通过完整三维结构进行装配校核,可以在加工前发现轴伸干涉、螺钉工具空间不足、线缆拉扯和传动件偏心等问题,从而提高小型动力系统在整机中的可靠性。
