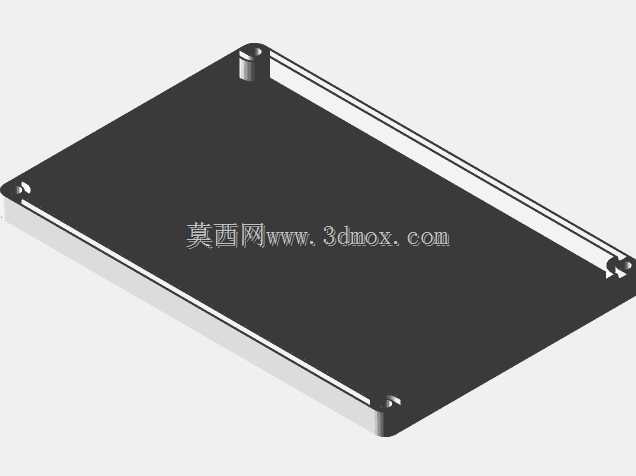

电子设备用带安装柱平板式基本外壳结构

　　这款平板式壳体结构，在小型桌面电子装置、嵌入式控制模块、便携检测仪器的结构设计中有着非常广泛的适配场景，很多做小型工控模块、桌面传感节点、定制化小型电子终端的结构工程师，在做方案选型时都会优先考虑这类基础壳体的设计逻辑，它没有冗余的异形结构，整体加工难度低，不管是做3D打印打样验证，还是后期开模做小批量注塑生产，都能把加工成本控制在合理区间。从实际使用的角度看，这类壳体最核心的作用是为内部的PCB板、电子元器件提供物理防护，隔绝日常使用中的灰尘、轻微磕碰，同时也能避免内部电路直接暴露带来的误触风险，在常规的室内办公、实验室、普通工业工位环境下，这种厚度均匀的平板壳体完全能满足日常防护需求，

　　不需要额外做加强筋或者特殊密封结构就能适配多数非恶劣工况的使用需求。设计上这款壳体采用了一体化的平板基底结构，侧边做了等厚的围边处理，其中一角设置了凸起的铰接安装柱，这个结构可以直接适配翻盖式的上盖安装，不需要额外加装合页配件，减少了装配时的零件数量，也降低了后期使用中连接件松动脱落的风险。壳体的基底平面做了平整度控制，平面度公差可以满足常规PCB板的贴装要求，内部不需要额外做垫高柱就能直接适配厚度在2mm以内的标准电路板安装，围边的高度刚好覆盖常规贴片元件的最高高度，不会出现元件顶到上盖或者壳体内部空间浪费的情况。安装边界方面，这款壳体的四个边角做了小尺寸的沉头螺钉安装位，默认适配M4规格的沉头螺钉，四个安装位的位置对称分布，

　　安装时不需要额外做定位治具，只要对齐四个孔位就能完成壳体的上下盖锁紧，沉头孔的深度刚好让螺钉安装完成后表面和壳体平面齐平，不会有凸起的螺钉头影响壳体放置的平稳性，也不会刮伤放置台面或者剐蹭周边的线材。在做定制化调整的时候，这款基础壳体的修改成本很低，因为整体都是规则的平面和直边结构，需要调整内部安装位、增加接口开孔的时候，不需要重构整体曲面，只需要在对应平面上切除特征就能完成修改，对于需要快速迭代的小型电子设备项目来说，这种基础外壳结构可以大幅缩短结构设计的周期，不需要从零开始做壳体的基底建模，只需要根据具体的电路板尺寸、接口位置做针对性的特征调整就能快速出图打样。实际装配过程中，这种对称式的安装孔位设计还有一个优势，

　　就是不会出现装反的问题，四个孔位的间距做了非对称的微调？不，不对，这款壳体的铰接柱设置在单侧边角，装配时只要对齐铰接柱的位置就能快速定位上下盖，不会出现方向装错需要返工的情况，对于小批量手工装配的场景来说，能有效降低装配的出错率。另外壳体的壁厚做了均匀化处理，不管是做FDM3D打印还是光固化打印，都不会出现因为壁厚不均导致的打印翘边、填充不足的问题，打印完成后的表面处理也很方便，平面结构可以直接做打磨、喷漆处理，不需要处理复杂的曲面纹理。在做结构强度校核的时候，这种平板加围边的结构本身就有不错的抗弯折性能，日常拿取、放置过程中产生的挤压力、轻微摔落的冲击力，都可以通过围边的结构分散到整个壳体平面，不会出现局部开裂的情况，除非是受到尖锐物体的直接冲击，否则常规使用场景下完全不需要额外做结构加强。很多做开源硬件项目、小型定制化电子装置的开发者，都会选择这类基础外壳作为结构基底，因为它的通用性足够强，修改门槛低，不需要掌握复杂的曲面建模技巧就能完成定制化调整，哪怕是刚接触结构设计的新手，也能在这个基础模型上快速修改出符合自己项目需求的外壳结构，不需要在基础外形的建模上花费过多时间，可以把更多精力放在内部元器件的布局和接口的适配优化上。
