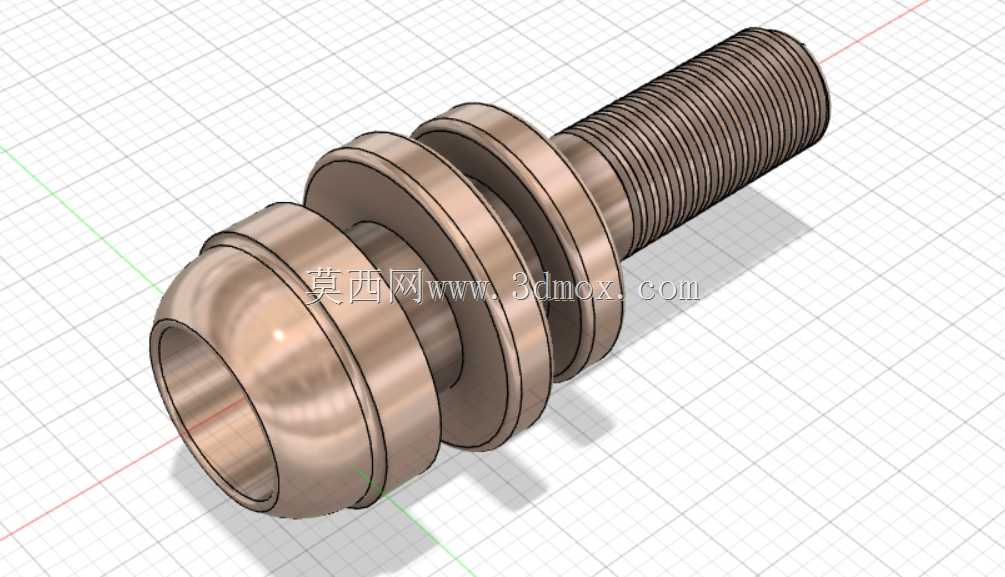

车床加工带螺纹轴类连接部件

　　这款轴类连接件是车床加工场景中常用的传动与定位复合构件，主要应用于普通卧式车床、数控车床的进给机构辅助连接环节，也可适配小型专用机床的工装夹具定位模块，承担轴系间扭矩传递、轴向定位以及相邻部件的间隔支撑作用。从结构设计来看，构件一端为外螺纹段，采用标准公制三角螺纹牙型，螺纹收尾处预留有退刀槽结构，能够避免车削螺纹时出现牙型不完整的问题，同时保证装配时螺母可以拧到贴合轴肩的位置，不会出现虚位。螺纹段相邻位置设置了多组不同直径的轴肩结构，每组轴肩的端面都经过精车处理，表面粗糙度控制在Ra1.6以内，既可以作为装配时的定位基准面，也能为套装在轴上的轴承、隔套提供稳定的支撑端面，相邻轴肩之间的轴径差经过严格计算，

　　既保证了装配时零件可以顺利套入，又能控制径向配合间隙在合理范围内，避免运转时出现径向窜动。构件另一端为带内孔的球头结构，内孔采用阶梯孔设计，靠近端面的大直径段用于容纳对接轴的端部，小直径段可穿入定位销实现周向防转，球头的外圆弧面经过精车后可适配球面调心支座，在装配存在小角度同轴度误差时能够自动补偿角度偏差，避免轴系出现憋劲、卡滞的问题。从安装边界来看，螺纹段的长度根据常用锁紧螺母的厚度设计，预留了足够的螺纹啮合长度，保证锁紧后螺纹的受力强度满足额定扭矩传递要求，多组轴肩的外径尺寸根据配套的深沟球轴承、推力垫片的标准内孔尺寸匹配，不需要额外加工衬套即可直接装配，整体最大外径控制在适配常规车床溜板箱内部安装空间的范围内，

　　安装时不需要对原有设备的腔体进行额外扩孔改造。设计过程中充分考虑了车床加工的工艺性，所有外圆面都可以在一次装夹中完成粗车、精车工序，减少了二次装夹带来的同轴度误差，退刀槽、圆角的参数都符合车削加工的刀具退刀要求，不需要使用特殊成型刀具即可完成全部加工工序，适合中小批量的生产加工。在实际使用场景中，这类部件常安装在车床的刀架进给传动链末端，连接进给丝杠与刀架滑动座，既传递丝杠的旋转扭矩带动刀架做直线进给运动，又通过轴肩结构承受切削过程中产生的轴向切削力，球头端的调心结构可以补偿丝杠与刀架座之间的安装平行度误差，避免进给过程中出现爬行、抖动的问题，保证车削加工的表面粗糙度和尺寸精度。构件的材质选用常用的45号优质碳素结构钢，

　　加工完成后经过调质处理，整体硬度达到HB220-250，既保证了足够的强度和韧性，又具备良好的切削加工性能，螺纹段和轴肩定位面经过高频淬火处理后表面硬度可达HRC40-45，能够承受长期反复的装配摩擦和轴向冲击载荷，延长部件的使用寿命。
