剖分式直立径向滑动轴承支撑座

　　这套直立式轴承支撑结构面向中低速旋转轴的径向承载场景，常见于输送机驱动端、小型搅拌设备、风机传动轴、实验台架以及轻工机械的转轴支撑部位。它的核心作用是把轴系运转时产生的径向载荷通过轴瓦、座体和底座传递到设备机架上，同时约束轴的径向位置，保证轴与联轴器、带轮或其他传动件之间保持稳定同轴度。

　　结构上采用典型剖分式滑动轴承形式，下部为整体铸造或机加工成型的立式座体，上部为可拆卸轴承盖，两者通过两颗竖直螺栓压紧。轴孔内部配置圆筒形轴瓦，轴瓦与旋转轴之间形成滑动摩擦副，可根据工况选用铜合金、衬层复合材料或含油材料。相比整体式孔座，剖分结构在检修时不必沿轴向拆卸带轮、联轴器等端部零件，只需松开上盖螺栓即可取出轴瓦或检查轴颈，这对维护空间受限的设备尤为实用。

　　从建模逻辑看，底座是整个零件的安装基准。底板向两侧伸出，形成稳定的支撑脚，脚上设置两个安装孔，用于穿过螺栓将轴承座固定在机架面或焊接基板上。底板与立座之间设置过渡圆角，以降低铸造应力和机加工后的应力集中。座体中央开设容纳轴瓦的半圆孔，上盖对应形成另一半圆孔，合盖后构成完整轴承孔。上盖顶部两颗螺栓穿过盖体并与下部座体螺纹连接，螺栓预紧后使剖分面紧密贴合，防止运转中盖体松动或轴瓦随轴转动。

　　安装边界设计时需要重点关注底板孔距、孔径、座体总高、轴孔中心高以及轴孔直径之间的匹配关系。中心高决定转轴相对安装基面的高度，是与电机、减速器或联轴器对中的关键尺寸；底板长度和宽度则决定支撑 footprint，若机架面刚度不足，轴承座在受载时会产生微小倾斜，直接影响轴瓦接触面积。实际选型中，底座螺栓孔应与机架预设孔位对应，孔周留出足够扳手空间；轴孔两端应保留轴伸和密封件位置，避免轴肩或锁紧件与座体端面干涉。

　　功能特性方面，滑动轴承座在冲击载荷和较低转速条件下具有较好的阻尼表现，运行噪声通常低于同尺寸滚动轴承方案。轴瓦与轴颈之间需要建立润滑油膜，因此座体或轴瓦上可设置油孔、油槽或油杯接口，使润滑剂进入摩擦面。建模时应注意油槽不应延伸到轴瓦主要承载区，否则会破坏油膜压力分布。剖分面处也要控制配合精度，过松会导致盖体错位，过紧则可能使轴瓦孔变形，造成抱轴或局部磨损。

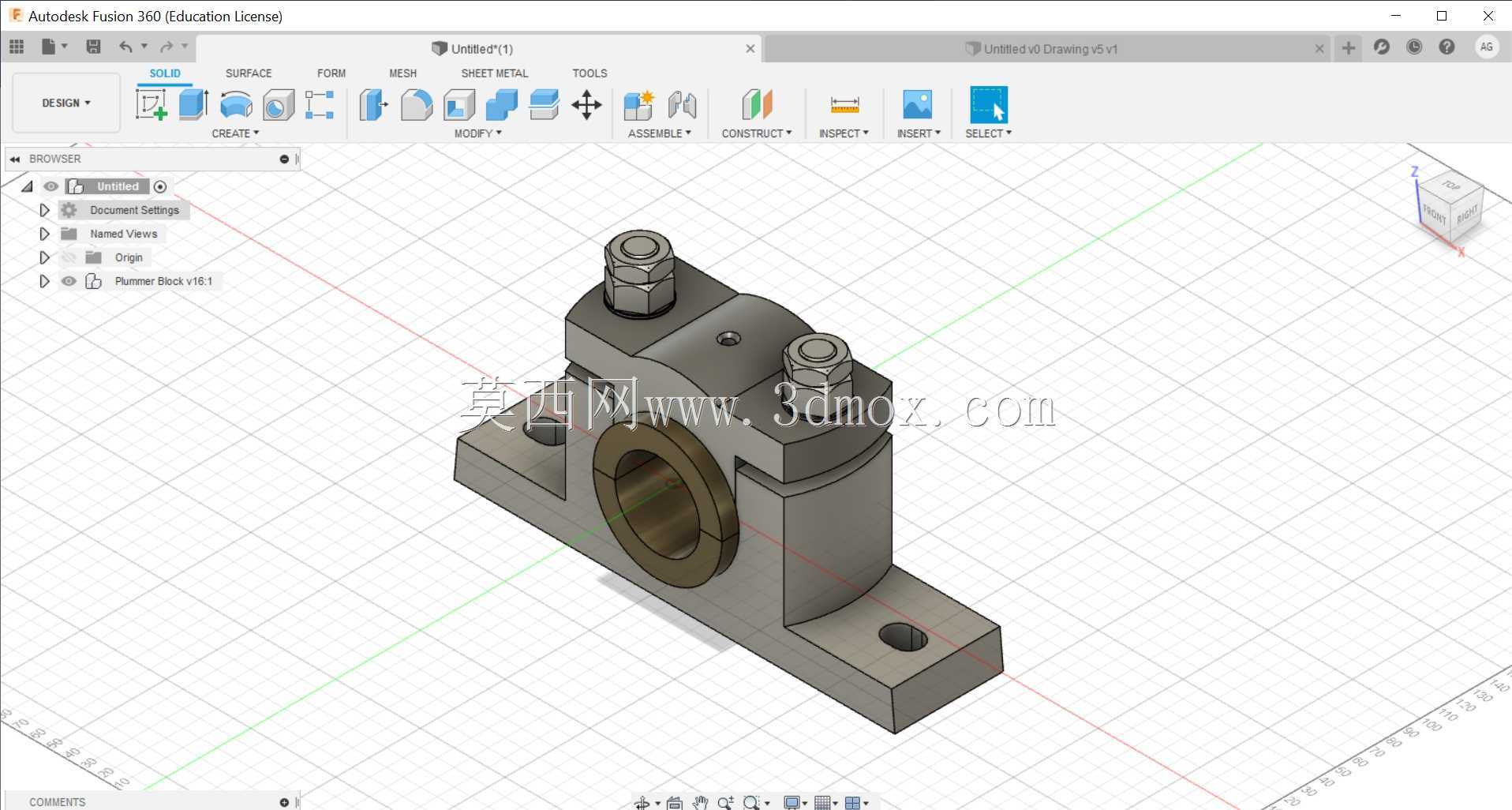

　　外形处理上，该模型保留了机械零件应有的工程特征：底板平直、安装孔贯通、立座壁厚均匀、轴承盖轮廓随半圆孔加厚，螺栓头部和螺母区域留出装配空间。上部两个紧固点对称布置，有利于压紧力均匀传递到轴瓦两侧。轴瓦外露的端口形成清晰圆环，既便于观察孔径，也提示装配时轴瓦与座孔之间需要保持周向固定。

　　在三维设计过程中，可先以轴孔中心线和底座安装面建立基准，再绘制底板轮廓与立座剖面，通过拉伸、旋转和布尔运算形成主体；轴瓦作为独立零件装配在座孔内，便于后续替换材料或调整内径；螺栓、螺母则按标准件思路建立，保证螺纹规格、头部尺寸和扳手空间符合装配要求。完成零件后还应核查轴与轴瓦间隙、轴瓦与座孔配合、盖体剖分面接触状态以及螺栓预紧路径。

　　这类支撑座虽然结构不复杂，但对轴系寿命影响直接。若中心高误差偏大，联轴器会产生附加弯矩；若底座刚性不足，轴瓦容易偏磨；若润滑通道缺失，摩擦面会快速升温。将这些尺寸、配合和装配关系在三维模型中完整表达，能够为工程出图、机架开孔、维修拆装和物料选型提供直接依据。
