立式剖分式滑动轴承支撑座结构

　　这类立式剖分式轴承支撑结构，在中小型输送线、轻工传动设备、车间非标工装以及低速重载转轴布置中十分常见。它的核心任务不是单独完成动力传递，而是为旋转轴提供稳定径向支撑，约束轴系在工作过程中的径向跳动，同时保留装配、检修和润滑维护的操作空间。实际设备里，转轴往往需要穿过轴承内孔并保持连续回转，轴承座则通过底部安装面固定在机架、墙板或焊接底座上，把轴承受力传递到设备基础。

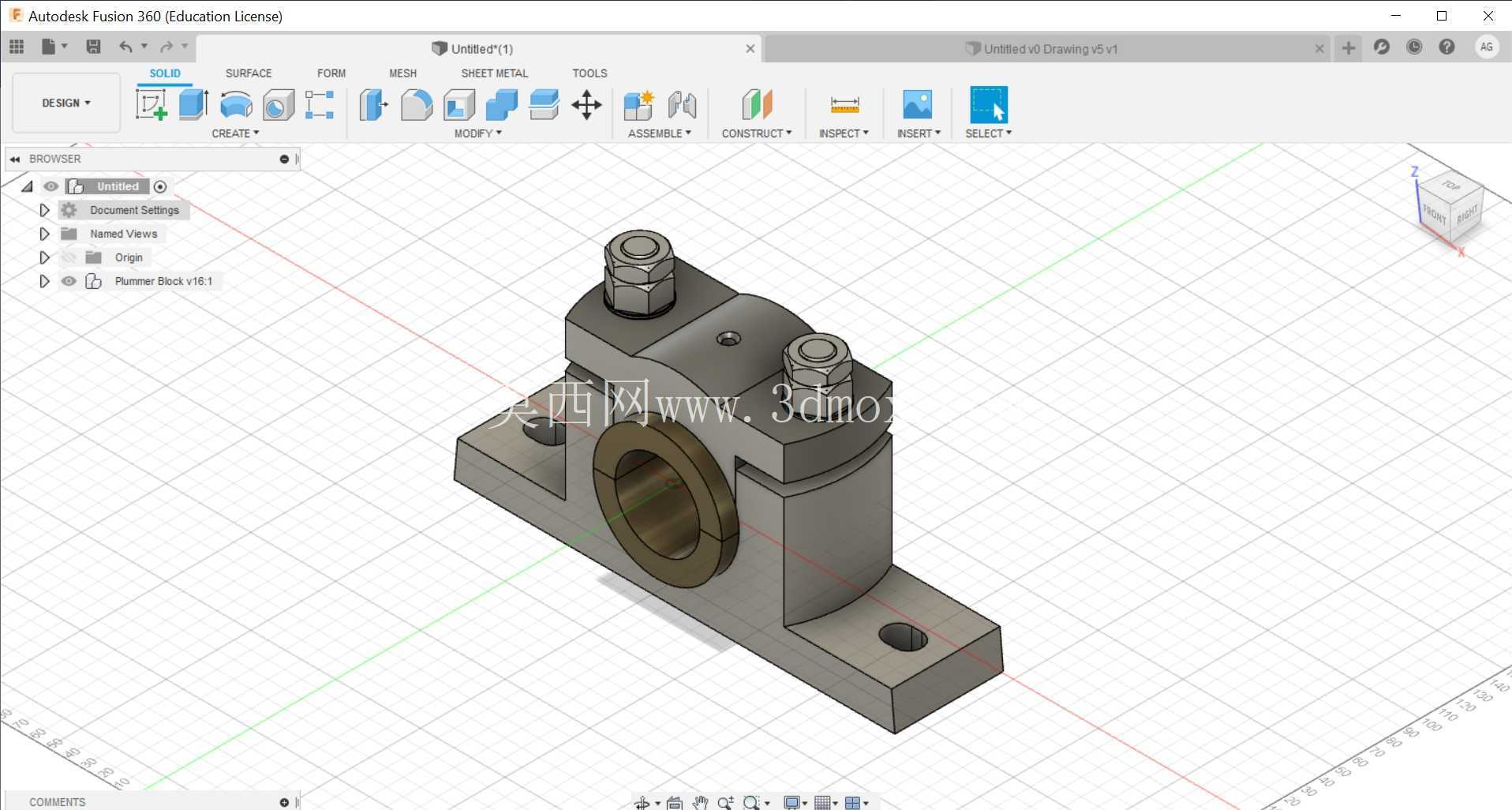

　　从结构组成看，模型包含底部一体式安装底板、立式承载本体、上轴瓦盖、两枚紧固螺栓、轴瓦衬套以及底板安装孔。底座采用加宽平板形式，两侧伸出的安装耳上开设沉孔或通孔，用于穿过螺栓将整个座体固定在支撑面上。这种布局的好处是受力路径直接：轴颈载荷先传给轴瓦，再由座体和上盖分散到底板，最后经安装螺栓进入机架，避免局部应力集中在轴承孔周围。底板与立座之间做了过渡加强，转角处保留实体壁厚，能够承受皮带拉力、链轮侧向力以及轻微冲击载荷。

　　轴承孔采用上下剖分思路，上盖与座体通过两枚螺栓压紧。相较整体式孔座，剖分结构在检修时不必沿轴向拆卸联轴器、带轮或相邻传动件，只需松开上盖螺栓即可检查轴瓦、调整间隙或更换衬套，这对维护空间狭窄的生产线尤其重要。上盖轮廓并非单纯装饰，其凸起区域围绕螺栓孔形成局部加厚，螺栓拧紧后压紧力能够均匀传递到轴瓦分界面，减少盖体翘曲风险。顶部两枚螺栓沿轴承孔两侧对称布置，锁紧方向与轴瓦压紧面相匹配，便于在装配时控制预紧程度。

　　内孔中的衬套属于易损支承件，通常选用耐磨铜合金、双金属材料或带润滑层的轴瓦，与转轴轴颈形成滑动摩擦副。座体本身更多承担刚性支撑和定位作用，因此材料可选用铸铁、铸钢或焊接钢板件，而衬套则优先考虑耐磨性、嵌藏性和跑合性能。对于低速、中等载荷工况，这种滑动轴承方案比滚动轴承更耐冲击，结构也更紧凑；在粉尘、水汽或润滑条件一般的环境中，配合适当油槽、油杯或润滑脂通道，可维持较长运行周期。

　　建模时需要重点把握几个工程边界。首先是轴承孔中心高，它决定转轴相对安装基准面的高度，也直接影响轴系与电机、减速机、链轮或带轮的对中关系。中心高一旦与相邻设备不匹配，会造成联轴器偏角、皮带张紧不均或轴端附加弯矩。其次是底板安装孔的孔距、孔径和沉孔深度，这些尺寸决定座体能否直接落到既有机架上；若孔位过于靠近立座侧壁，扳手空间不足，现场装配会明显受限。模型中底板向前后方向延伸，正是为了提高抗倾覆能力，并给紧固件留出操作余量。

　　轴承孔直径、衬套外径和座体孔之间应形成明确配合关系。衬套外径与座孔通常采用较紧配合，防止衬套在载荷交变下转动；衬套内径与轴颈之间则需保留合适运转间隙，间隙过小会发热抱死，过大则会引起振动和噪声。上下轴瓦分界面处要考虑垫片或修配余量，以便在磨损后通过调整垫片厚度恢复合理间隙。上盖螺栓的规格、长度和螺纹旋合深度也不能随意设定，既要提供足够压紧力，又要避免螺纹孔过深削弱本体侧壁。

　　外形上，座体两侧立壁从底板向上收拢至轴承孔区域，形成稳定的箱式支撑截面；轴承孔前方露出的衬套端面便于观察轴颈配合位置，也为后续加装油杯、挡油环或密封盖留下接口。整体高度方向没有多余悬臂，载荷中心尽量落在底板支撑范围之内，这样在承受径向力时，安装面所受弯矩更小，螺栓连接更可靠。对于需要并排支撑长轴的设备，两个轴承座应成对使用，并在装配时保证孔轴线同轴度，否则轴会在回转中产生周期性弯曲应力。

　　在三维设计过程中，可先按轴径、中心高和安装面尺寸建立主体骨架，再生成底板、立壁、轴承孔和上盖分模面。螺栓孔、衬套孔与安装孔应采用特征化建模，便于后期按标准件规格调整。圆角和过渡壁厚需要兼顾铸造或焊接工艺：铸件转角处避免尖锐直角，焊接件则要考虑板材拼焊和加工基准面。若用于精密传动，还应在底板底面、轴承孔端面和剖分结合面预留加工余量，确保实际零件装配后满足同轴度和平面度要求。

　　该结构适用于低速输送辊、搅拌轴支撑、小型卷扬机构、机床辅助传动轴以及农业、包装、纺织等设备中的转轴支承部位。它不追求复杂外观，而强调承载、固定、拆装和磨损补偿之间的平衡。理解这类轴承座时，不能只把它看作一个带孔支架，而应从轴系对中、载荷传递、螺栓预紧、轴瓦润滑和现场维护五个方面同时校核，才能让模型在真实设备中稳定服役。
