基于NE555的警示灯控制电路板设计方案

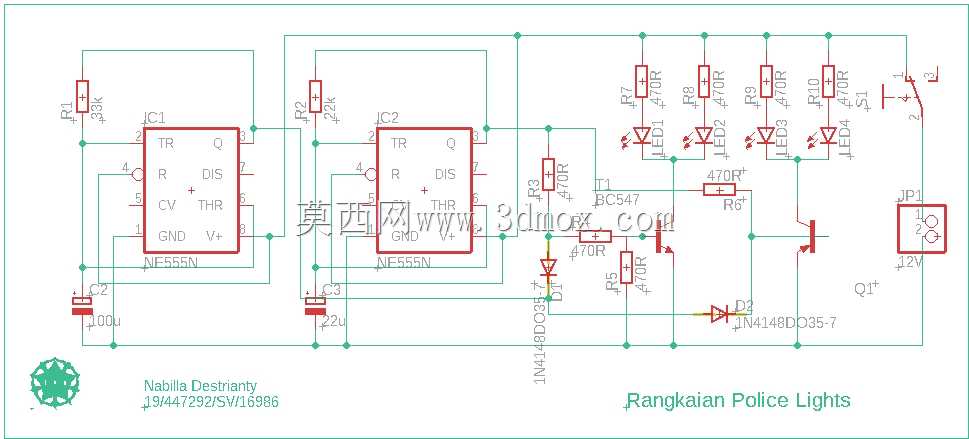

　　在道路作业车辆、工程抢险设备、厂区安全警示点位的信号系统搭建中，警示灯是承担通行权限告知、作业状态提示、危险区域预警的核心部件，其控制电路的稳定性直接决定警示功能的可靠度，本次设计的警灯控制电路以NE555集成电路为核心，采用二维原理图到三维PCB布局的完整设计链路，可直接适配常规旋转式、爆闪式警灯的驱动需求。

　　从实际应用场景出发，这类电路多部署在户外作业设备、特种通行车辆上，需要耐受车载供电的电压波动、户外温湿度变化以及设备运行带来的持续振动，因此在布局阶段优先考虑了功率回路与信号回路的分区排布：电源输入端口设置在板边位置，预留12V直流供电的接线焊盘，输入端就近布置滤波电容，滤除车载供电系统的尖峰干扰，避免电压波动导致NE555芯片工作异常。板上集成的两路NE555芯片分别承担频闪频率生成与输出驱动的功能，周边搭配的多组精密电阻、电容参数经过反复调校，可输出符合道路警示规范的闪烁频率，既不会因为频率过快导致视觉疲劳，也不会因为频率过慢降低警示辨识度。

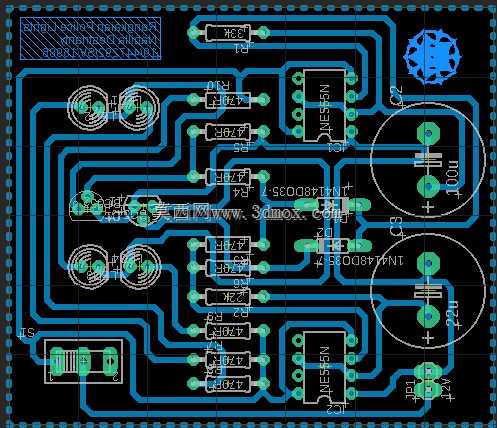

　　PCB走线阶段充分考虑了载流需求，电源与输出回路的走线宽度做了加宽处理，避免大电流驱动警灯时出现走线过热的问题，信号走线则尽量缩短长度，减少平行走线长度以降低线间串扰。板上预留的两个接线端口分别对应警灯负载的正负极输出，端口周边预留了足够的安装间隙，可适配常规接插件的焊接与接线操作，安装孔位按照通用车载电子设备的安装尺寸设计，可直接固定在标准设备壳体内，不需要额外做安装支架的适配。

　　从功能特性来看，该电路不需要额外的单片机编程，纯硬件架构的可靠性远高于软件控制方案，在-20℃到60℃的工作温度范围内都能稳定输出驱动信号，外围元件全部采用通用直插封装，后期维护更换元件不需要特殊焊接设备，普通维修人员即可完成故障排查与元件替换。电路设计阶段还做了输出端的续流保护，适配感性负载的警灯设备，避免断开负载时的反向电动势击穿芯片，提升电路在复杂负载场景下的使用寿命。

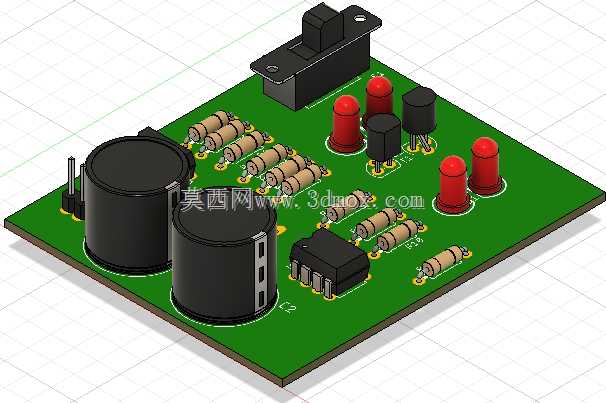

　　在三维布局校验阶段，对所有元件的高度做了统一管控，最高元件的高度不超过15mm，可适配厚度20mm以内的标准壳体，板边到走线的距离满足安规要求，高低压区域的爬电距离符合车载电子的相关规范，不会因为潮湿、积尘导致电路出现短路故障。整个电路的输入电压适配12V直流车载供电系统，不需要额外做电压转换，可直接对接车辆原有供电回路，安装时只需要将电源端接车辆常电或受控电源，输出端接警灯负载即可正常工作，不需要复杂的参数调试。

　　不同于通用开发板的设计，该电路完全针对警灯的实际工作需求做了元件精简，去掉了所有不必要的扩展功能，在保证功能完整的前提下压缩了电路板的整体尺寸，可安装在警灯底座的狭小空间内，不需要额外占用设备的安装位置。电路的静态电流控制在10mA以内，长时间待机不会造成车辆蓄电池的亏电，工作时的输出电流可驱动最大10W的警灯负载，覆盖常规车载警灯的功率需求。对于结构设计人员来说，该PCB模型可直接导入设备整体装配中，提前校验电路板与壳体、接线端子的装配间隙，避免后期生产时出现元件干涉、接线长度不足的问题，在做设备三维布线时也能精准定位走线路径，提升整体设计的装配可行性。
