三角结构CAM练习用机械加工零件

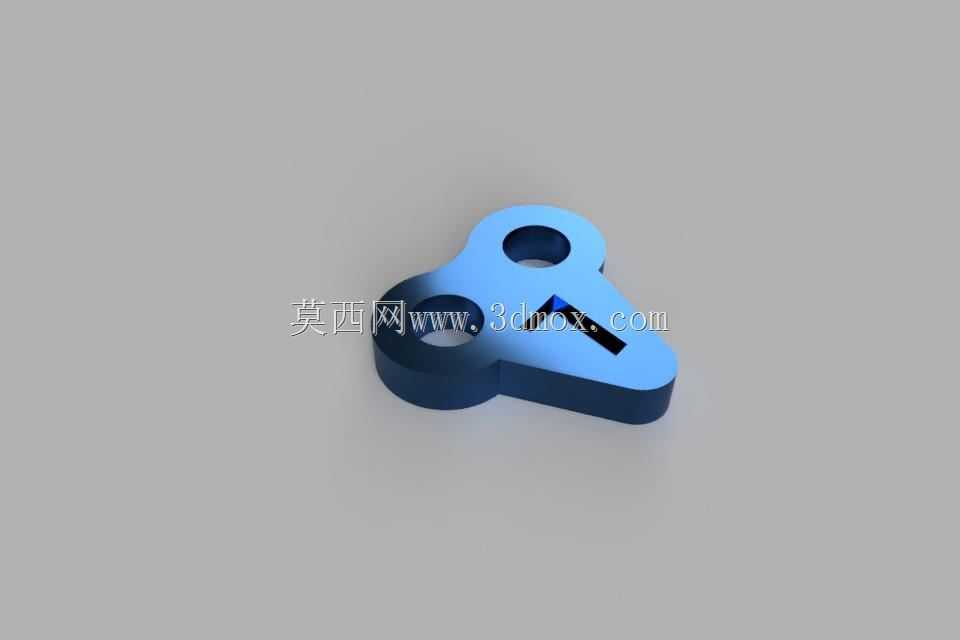

　　在日常CNC操作培训与CAM编程实操练习场景中，这类三角构型的练习件是非常典型的训练载体，很多刚接触三轴加工中心操作、手工G代码编写的从业者，都会从这类结构简洁但覆盖完整加工流程的零件入手，熟悉从毛坯装夹、刀具路径规划到实际切削验证的全流程操作。从实际加工逻辑来看，这个零件采用等边三角的外轮廓构型，三个角部分别设置同轴通孔，中心区域开设异形通槽，整体结构没有复杂的曲面特征，却能完整覆盖平面铣削、轮廓铣削、钻孔、槽铣这几个最基础也最常用的机加工工序，非常适合用来验证后处理输出的G代码准确性，也能帮助新手熟悉不同刀具的切削参数匹配逻辑。

　　从安装边界来看，这类练习件通常采用边长80-120mm的方形铝块或尼龙块作为毛坯，装夹时可以直接使用平口钳夹持毛坯侧边，不需要设计专用的工装夹具，三个角部的通孔既可以作为钻孔工序的练习特征，加工完成后也可以作为后续二次装夹的定位孔使用，方便在完成正面加工后，快速找正装夹完成反面的余量去除，整个练习过程不需要复杂的工装准备，能最大程度降低练习的物料与时间成本。中心的异形槽结构特意设置了直线段与圆弧过渡的衔接特征，能让练习者掌握进刀退刀点的设置逻辑，避免在轮廓衔接处出现接刀痕，同时也能练习槽内铣削的进给速率调整，理解不同切削深度下刀具受力的变化规律。

　　从功能特性上来说，这个零件附带的vmc格式G代码，是针对立式加工中心编写的标准加工代码，代码中包含了完整的主轴启停、转速进给设置、刀具长度补偿、半径补偿调用逻辑，新手可以直接将代码导入机床，单步运行验证每一段路径的走刀轨迹，也可以在CAM软件中导入代码进行反推，理解编程时的参数设置思路。三个通孔的孔径保持一致，孔位分布在三角轮廓的内切圆上，钻孔时可以采用同一把钻头完成所有孔的加工，不需要频繁换刀，能让练习者熟悉钻孔循环指令的使用，掌握孔位定位的精度控制方法，理解孔位公差对后续装配的影响。

　　在实际的技能考核场景中，这类零件也常作为入门级的考核件，考核时会要求在规定时间内完成编程与加工，检验操作者对基础工序的掌握程度，三角轮廓的外形加工需要控制侧边的直线度与三个角的圆弧过渡质量，能直观反映操作者对刀具磨损补偿的调整能力。零件的整体厚度通常设置在15-20mm之间，加工时可以采用分层铣削的方式去除余量，既能练习粗加工与精加工的参数区分，也能让操作者理解加工余量设置对最终表面质量的影响，粗加工时留0.2-0.5mm的精加工余量，精加工时采用更高的主轴转速与更低的进给速率，保证轮廓的尺寸精度与表面粗糙度。

　　从设计思路来看，这个零件的所有特征都围绕基础加工技能点设置，没有冗余的装饰性结构，每一个特征都对应明确的训练目标：外轮廓练习平面与轮廓铣削，通孔练习钻孔循环，中心槽练习内轮廓铣削与接刀控制，整体构型对称，编程时可以采用坐标系旋转的方式简化路径编写，也能让练习者掌握简化编程的技巧，减少重复的路径设置工作。在实际练习过程中，操作者还可以在这个基础模型上调整特征尺寸，比如改变孔径、槽宽、轮廓倒角大小，自主编写加工程序并进行实际切削验证，逐步掌握不同特征的加工参数匹配逻辑，为后续加工复杂结构零件打下扎实的基础。这类练习件虽然不会直接应用在量产设备中，但却是机加工从业者入门阶段必不可少的训练载体，能帮助操作者快速建立对CNC加工流程的完整认知，熟悉机床操作与代码编写的核心逻辑，减少后续加工正式零件时的出错概率。
