福特F100皮卡遮阳板固定夹结构设计

　　这款遮阳板固定夹的应用场景聚焦在老式皮卡的驾驶舱内饰区域，核心用途是完成车辆遮阳板与车顶安装基座的稳固连接，替代老化失效的原有夹持部件，解决长期使用后原厂夹件脆裂、夹持力不足导致遮阳板松垮移位、无法保持调整角度的实际问题。日常车辆使用过程中，遮阳板需要频繁翻折调整角度来遮挡不同方向的入射光线，固定夹作为连接基座与板体的核心受力件，既要承受遮阳板自身的重量，还要承受翻折操作带来的反复交变载荷，老式车型的原厂塑料夹件在长期光照、温度交变的环境下容易出现材质老化，卡扣断裂、转轴位松旷是非常普遍的故障点。

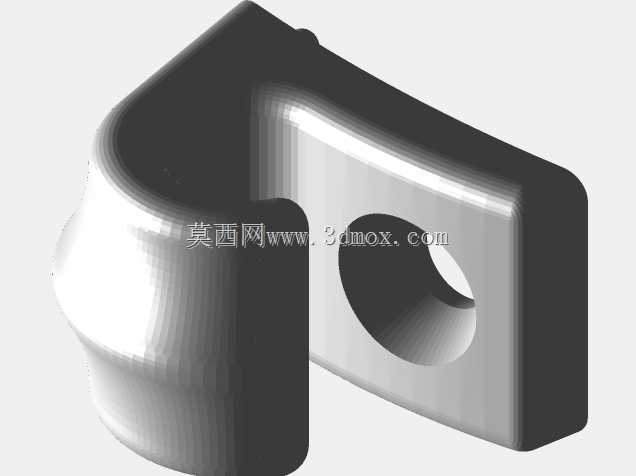

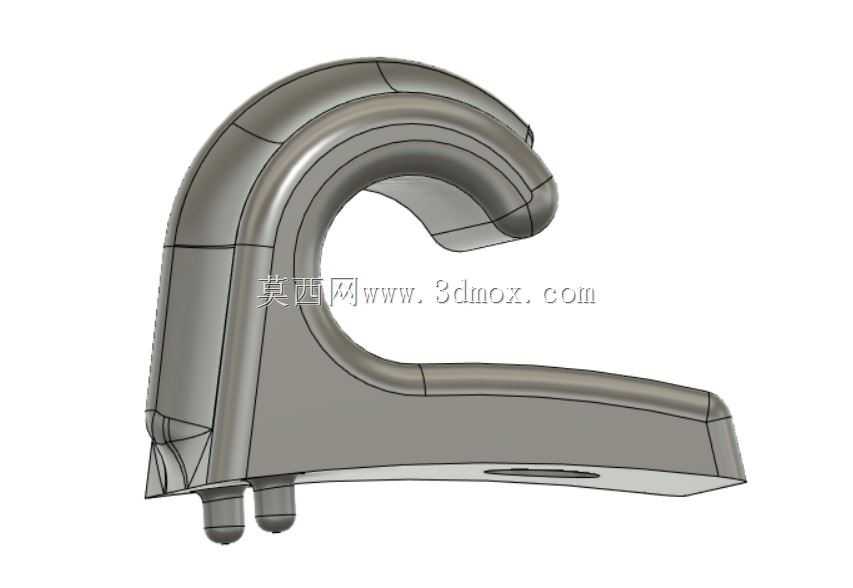

　　从功能特性来看，这款夹件采用一体化的弯臂式结构，主体为大弧度的C型夹持轮廓，底部设置两个同轴的定位插柱，安装时插柱直接嵌入车顶内饰基座对应的预留安装孔内，不需要额外增加紧固件，依靠插柱与孔位的过盈配合即可完成夹件本身的固定，安装操作便捷，适配原有基座的安装位，不需要对车身内饰做任何打孔、切削类的改装。夹持臂的内侧轮廓做了贴合遮阳板转轴的圆弧过渡，既可以保证转轴在臂槽内顺畅转动实现遮阳板角度调整，又能提供足够的夹持阻尼，避免遮阳板在车辆行驶颠簸过程中自行下坠移位。和原厂原有夹件相比，这款设计在夹持臂的弯折应力集中区域增加了离散线加固结构，也就是在应力集中的弯折过渡位置布置了沿受力方向延伸的加强筋结构，有效分散翻折载荷带来的应力集中，避免长期交变载荷下夹件从弯折位置出现断裂。

　　设计思路上完全遵循逆向适配+结构优化的逻辑，首先完全复刻原厂夹件的安装边界尺寸，保证插柱的中心距、插柱直径、伸出长度、夹持臂的开合角度、转轴槽的圆弧半径都和原厂件完全匹配，做到原位替换，不需要用户调整任何原有安装结构。在此基础上针对原厂件的失效点做结构强化：原厂夹件的弯折位置壁厚均匀但没有做应力分散设计，长期受力后容易从弯折内角位置萌生裂纹最终断裂，这款设计在弯折位置的外侧做了渐变壁厚处理，内侧沿受力方向增加了多条离散的加强筋，既不会过多增加夹件的整体重量和材料用量，又能大幅提升弯折位置的结构强度，同时夹持臂的开口位置做了微小的外翻导向设计，安装遮阳板转轴时不需要借助工具，手动施力即可将转轴压入夹持槽内，降低安装难度。

　　外形尺寸与安装边界方面，夹件整体沿弯臂延伸方向的总长度控制在适配原有安装空间的范围内，不会突出内饰表面造成突兀的干涉，底部两个定位插柱的中心距完全匹配福特F100车型1980款对应的车顶基座孔位，插柱的直径做了0.2mm的过盈量设计，压入安装孔后可以提供足够的拔脱力，避免车辆颠簸时夹件从基座孔位松脱。夹持槽的圆弧半径和遮阳板转轴的直径保持0.1mm的间隙配合，既保证转动顺畅无卡滞，又能提供合适的转动阻尼，让遮阳板可以停留在任意调整角度不会自行移位。夹件的整体外轮廓做了圆角钝化处理，所有棱边都做了R0.5以上的圆角，避免安装和使用过程中锐边划伤内饰或者操作人员的手部，整体轮廓和周边内饰的曲面保持贴合，安装后和周边内饰的间隙均匀，视觉上和原车内饰风格保持协调。

　　从实际使用的工况适配角度，这款夹件的结构设计也考虑了车内的环境特性，结构本身没有薄壁尖角位置，不容易因为温度变化产生应力变形，加强筋的布置位置避开了和遮阳板本体、内饰基座的干涉区域，在遮阳板翻折到最大上翻、下翻角度时，夹件和周边部件都不会产生运动干涉，转动全程无卡滞、无异响。夹持臂的弹性变形量经过校核，在安装转轴时的最大变形量处于材料的弹性变形区间内，不会因为安装施力产生塑性变形导致夹持力衰减，长期使用后依然可以保持稳定的夹持阻尼。
