电脑CPU散热用轴流冷却风扇结构

日常做消费电子结构设计时，CPU散热风扇是接触频率极高的风冷组件，这类轴流风扇的核心作用是通过定向气流带走CPU散热器鳍片上蓄积的热量，避免处理器因持续高负载运行出现过热降频甚至硬件损坏的问题，除了台式机CPU散热场景，同结构的小尺寸轴流风扇也广泛应用在服务器机箱、工业控制机柜、嵌入式工控板、大功率电源模块的散热回路中，是小空间主动风冷方案里最通用的执行部件。

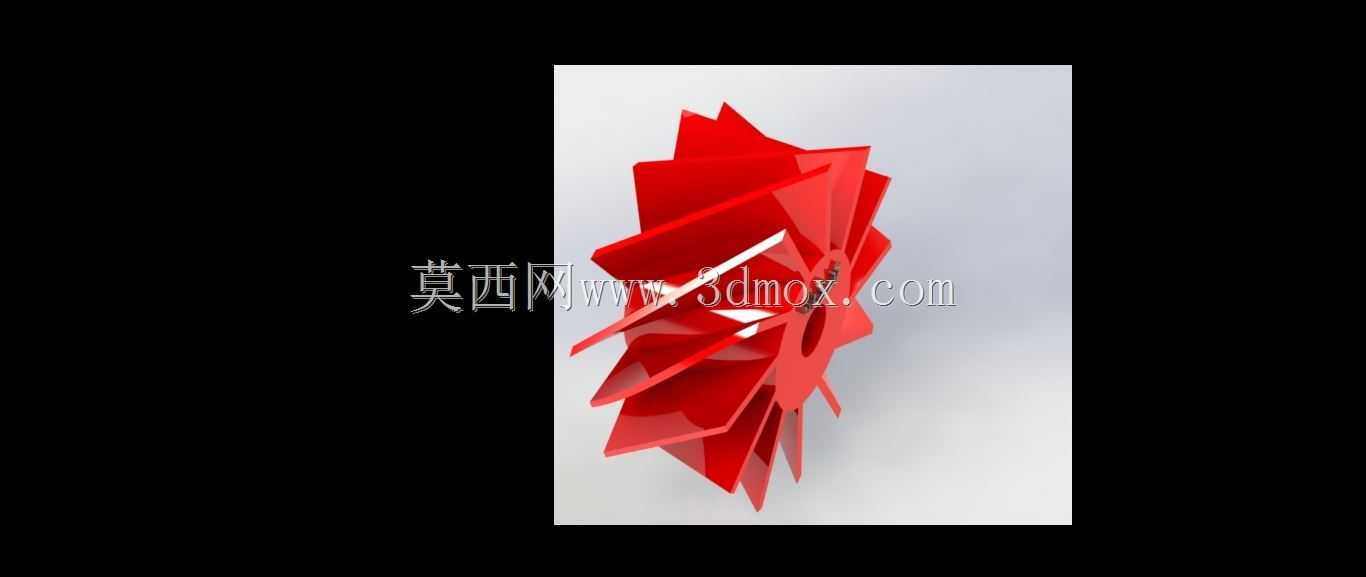

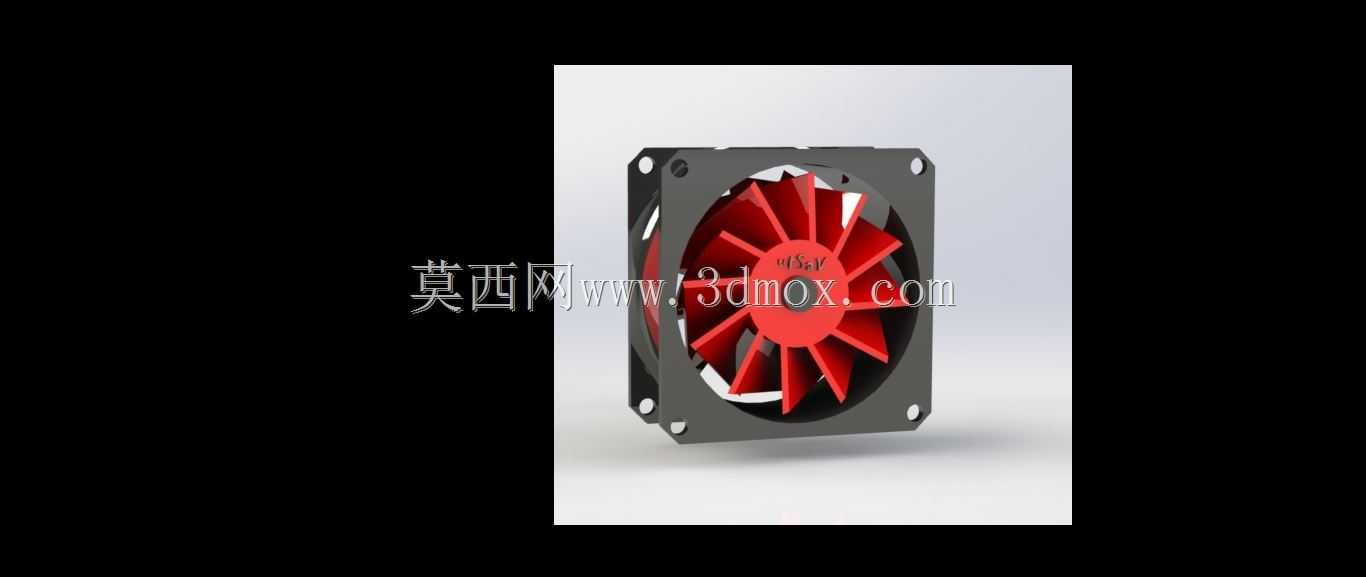

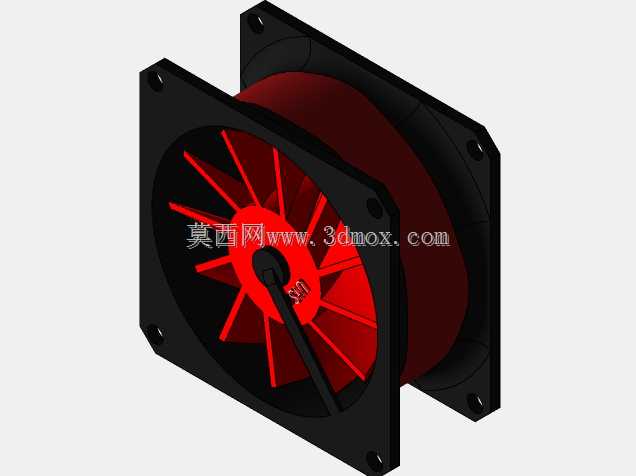

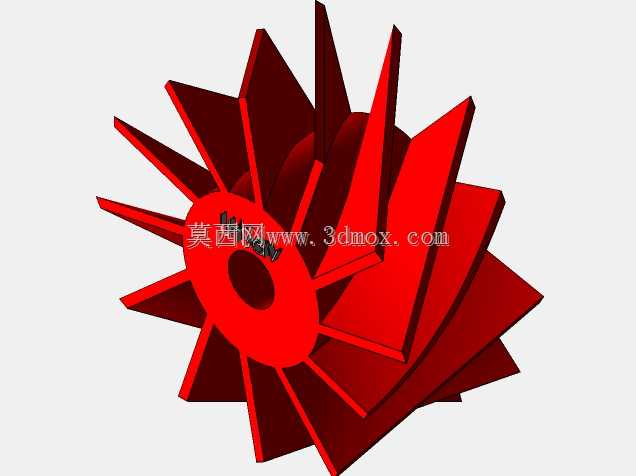

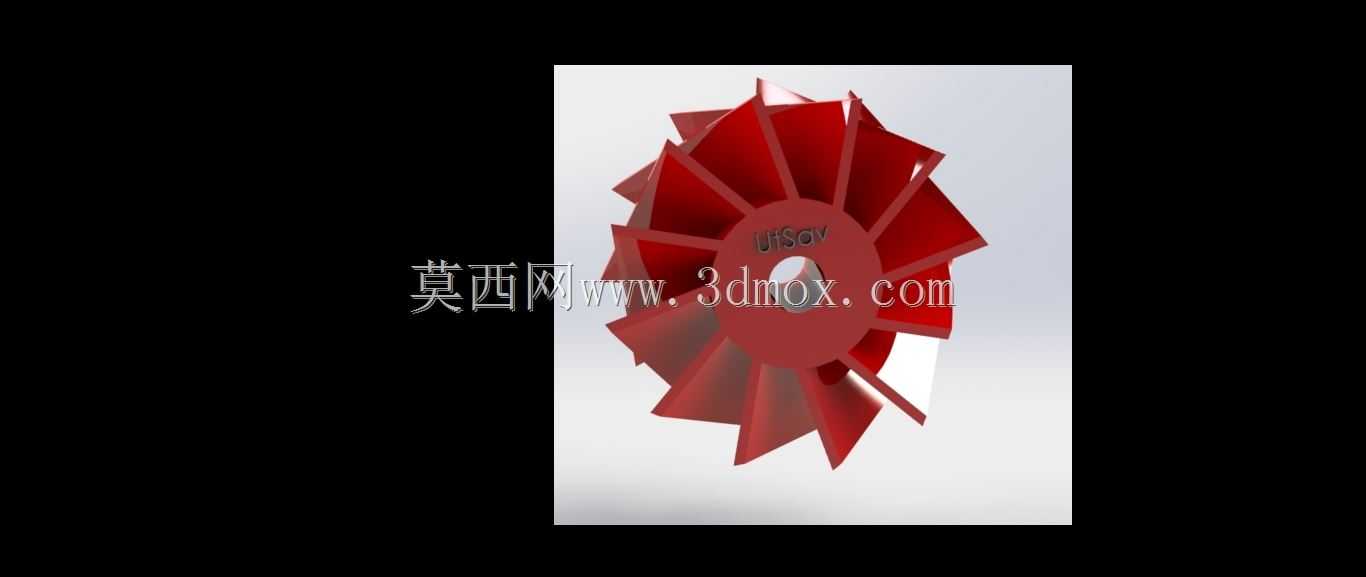

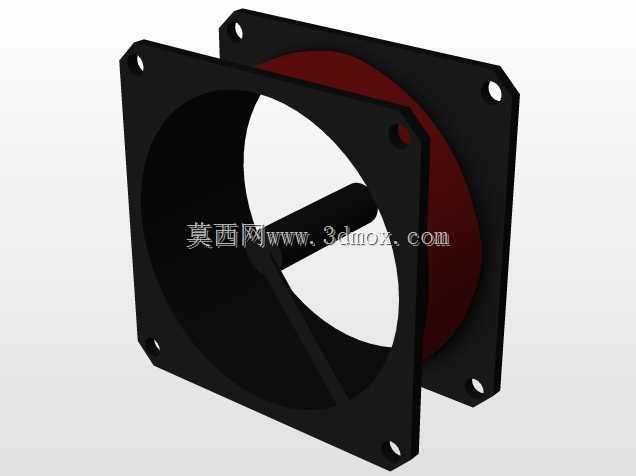

从结构设计逻辑来看，这款风扇采用标准方形外框搭配中心轮毂加径向直弯叶片的布局，外框四个角预留的沉头安装孔完全匹配通用CPU散热器的固定孔位，安装时不需要额外做转接支架，直接用自攻螺丝或者橡胶减震钉就能完成固定，外框的厚度控制刚好适配常规塔式下压式散热器的安装间隙，不会和内存马甲、主板供电散热片产生空间干涉。叶片的弧度设计经过出风效率优化，每片叶片的前缘做了切角处理，能降低高速旋转时的气流切割噪音，后缘的导流弧度可以把气流均匀导向后方的散热鳍片，避免鳍片边缘出现无风的散热死角，中心轮毂的内部预留了标准直流无刷电机的安装空间，电机轴和叶片轮毂的配合位做了同轴度限位，能减少长期高速旋转时的径向跳动，降低运行震动和轴承磨损速度。

做三维建模时需要特别注意安装边界的尺寸控制，外框的外形公差要控制在合理范围内，避免安装时和周边部件出现卡滞，四个安装孔的中心距要严格遵循行业通用规范，保证和市售主流散热器的兼容性，叶片和外框内壁的间隙要控制在极小范围内，既不能让叶片旋转时蹭到外框产生异响，也要避免间隙过大导致气流回流降低散热效率。出线位的设计要避开安装孔的受力区域，防止固定螺丝压破线材绝缘层造成短路，外框的进风侧做了微倒角处理，能减少进风时的湍流阻力，提升整体进风量。这类风扇的选型通常会根据CPU的热设计功耗匹配对应转速和风量的版本，建模时可以通过调整叶片数量、弧度、电机功率参数快速衍生出不同性能等级的型号，覆盖从低功耗办公主机到高负载游戏主机的不同散热需求，不需要重新开制外框模具，能有效降低系列化产品的开发成本。
