滑翔机襟翼9g舵机安装固定座结构

　　这套舵机安装结构是针对航模滑翔机襟翼控制场景开发的专用固定组件，适配市面上主流的9g规格微型舵机，和Turnigy 9e这类常用微型舵机的安装尺寸完全匹配，核心作用是为襟翼舵机提供可靠的安装基准，把舵机输出的扭矩稳定传递到襟翼舵面，完成滑翔机飞行过程中的襟翼角度调整动作。

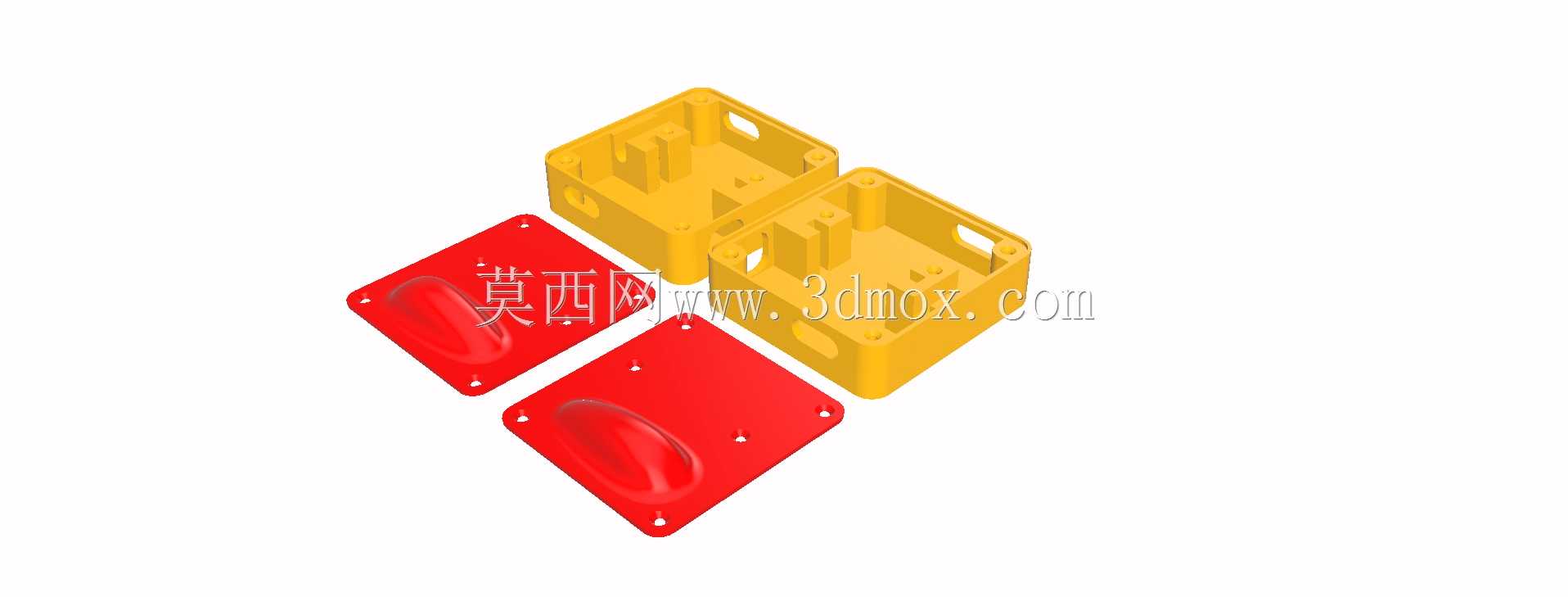

　　从实际使用场景来看，滑翔机在低速起降、低空滑翔阶段需要通过襟翼偏转改变机翼弯度，以此提升升力、降低失速速度，这就要求舵机安装座必须具备足够的刚性，不能在舵机反复正反转输出扭矩时出现结构形变，否则会导致襟翼舵面虚位、控制精度下降，严重时甚至会出现飞行过程中舵面抖振的问题。这套结构采用分体式设计，分为黄色的舵机容纳基座和红色的盖板两部分，基座内部预留了和9g舵机外形轮廓匹配的容纳腔，安装时舵机可以直接嵌入腔体内部，腔体侧壁设置了对应的限位筋位，能够限制舵机在X、Y、Z三个方向的窜动，不需要额外打胶或者增加复杂的紧固件就能完成舵机的初步定位。

　　设计过程中首先考虑的是3D打印的工艺适配性，整个结构没有设置大角度的悬空结构，无论是采用FDM工艺打印PLA、PETG材料，还是采用光固化工艺打印树脂材料，都不需要添加过多支撑，打印完成后去除支撑的工作量极小，能够有效降低打印失败率。基座上预留的安装孔位做了沉台设计，螺丝锁紧后头部不会突出结构表面，避免和周边的机翼蒙皮、连杆结构产生运动干涉。红色盖板的作用是从外侧压紧舵机，盖板上的椭圆形凹陷结构是对应舵机输出轴侧的让位设计，既能够保证盖板和舵机壳体的贴合度，又不会碰到舵机的输出齿轮和舵盘安装位，盖板四周的固定孔和基座上的柱位一一对应，采用小规格自攻螺丝就能完成锁紧，拆装维护十分方便，后续更换舵机时只需要拆开盖板就能取出舵机，不会破坏机翼内部的其他结构。

　　从安装边界来看，这套安装座的整体外轮廓尺寸适配常规滑翔机机翼的内部翼肋空间，基座的侧壁厚度控制在1.5mm，在保证结构刚性的前提下尽可能降低整体重量，毕竟航模部件对重量敏感度极高，每减少1g的结构重量都能提升滑翔机的留空时间和飞行操控性。基座侧面预留的走线槽位能够让舵机线顺着机翼内部的走线通道延伸到接收机位置，不会出现线材被夹压、磨损的问题。结构的安装固定方式也做了适配设计，基座底部是平整的安装面，可以直接用泡沫胶或者环氧树脂粘接在机翼内部的翼肋或者加强片上，也可以通过基座上预留的小孔用细扎带捆绑固定，适配不同材质的机翼结构，不管是EPS泡沫机翼、轻木蒙皮机翼还是复合材料机翼，都能找到合适的固定方式。

　　在功能特性上，这套结构充分考虑了微型舵机的受力特点，9g舵机的输出扭矩本身不大，所以安装座的受力点都做了加厚处理，尤其是舵机输出轴对应的基座位置，增加了局部加强筋，避免舵机反复带载工作时出现安装位开裂的问题。分体式的结构设计也方便调整安装公差，如果打印过程中出现少量的尺寸收缩，只需要稍微打磨基座内部的腔体就能适配不同厂家生产的同规格9g舵机，不需要重新打印整个结构。和传统的轻木切割制作的舵机安装座相比，这种3D打印的一体化结构一致性更好，不需要制作者自行切割、打磨、拼接，能够大幅缩短航模的制作组装周期，而且结构强度比轻木粘接的结构更高，抗冲击能力更强，在滑翔机出现轻微迫降、机翼受力形变时，安装座不容易出现碎裂、舵机移位的问题。

　　实际装机测试时，这套安装座能够让舵机保持精准的定位，舵机输出轴和襟翼连杆的连接点位置偏差控制在0.2mm以内，有效减少了舵机的传动虚位，襟翼在0度到30度的偏转范围内动作顺畅，没有出现卡顿、舵机受力过载的情况。结构的边角都做了R1的圆角处理，不会在安装过程中划破机翼蒙皮或者划伤操作人员的手，细节处理完全符合航模制作的实际需求。对于航模爱好者和小型无人机结构设计人员来说，这种标准化的舵机安装结构可以直接套用在不同规格的小型固定翼飞行器上，只需要根据实际的机翼内部空间稍微调整基座的外形尺寸，就能快速完成舵机安装位的设计，不需要从零开始建模，能够有效提升结构设计的效率。
