实验室小型旋风式灰气分离除尘装置

这款小型除尘装置主要面向实验室小风量粉尘处理场景设计，适配桌面级3D打印作业、小型材料研磨实验、微量粉体投料操作等产尘量低、作业空间紧凑的工况，可直接布置在实验台旁侧，无需复杂的外接管路布设，就能对作业点溢出的细微粉尘进行就地捕集，避免实验过程中粉尘扩散污染实验室空气环境，也能减少操作人员的可吸入粉尘接触量。

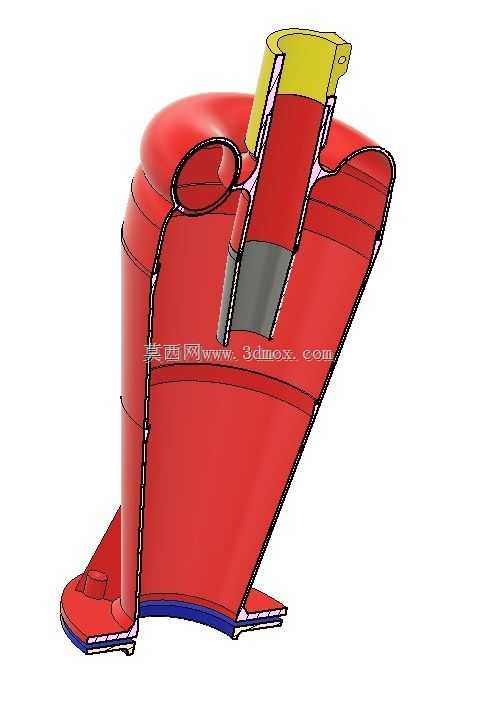

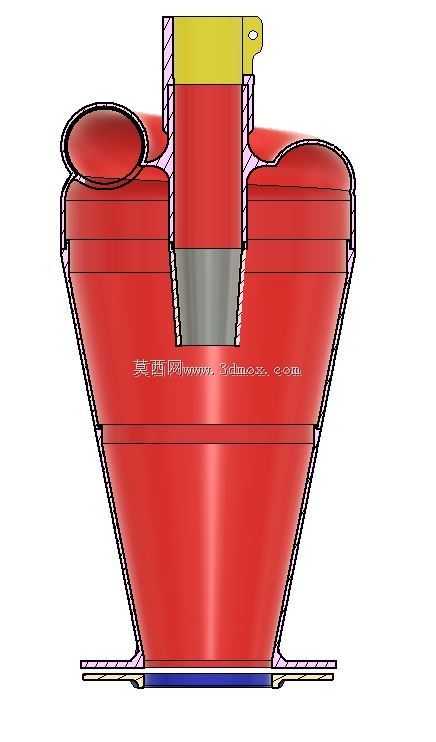

从功能实现逻辑来看，装置采用经典的旋风分离结构，含尘气流从筒体侧部的切向入口进入后，会在锥筒内部形成稳定的旋转流场，依靠离心力作用将密度大于空气的粉尘颗粒甩向筒体内壁，颗粒沿壁面滑落至底部集尘区域，净化后的气流则从筒体顶部的轴向出口排出，无需配置滤材即可完成初级气固分离，针对3D打印过程中产生的尼龙、PLA等材质的细微颗粒物，分离效率可满足实验室环境的防护要求，同时避免了滤材更换带来的耗材成本与维护工作量。

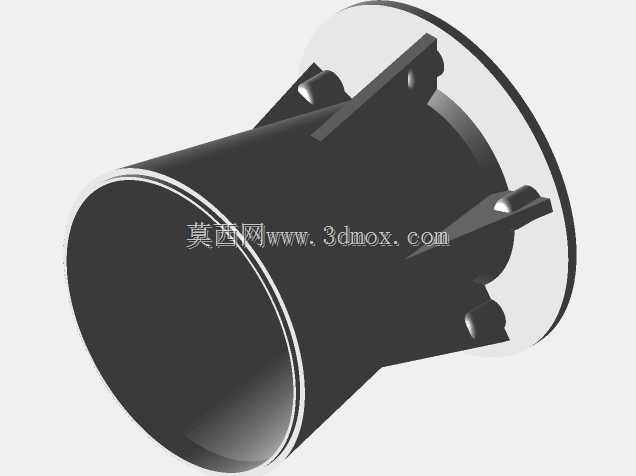

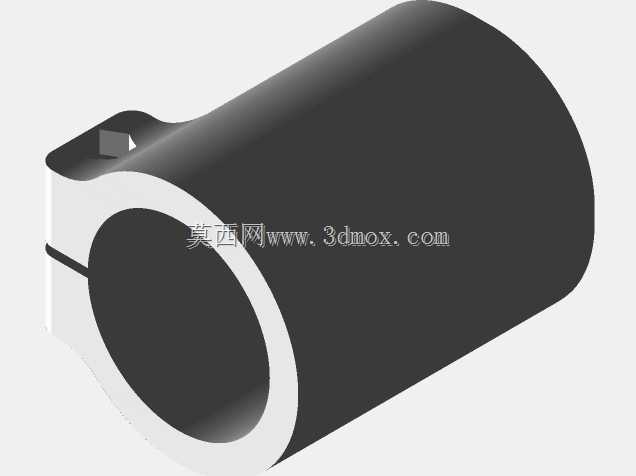

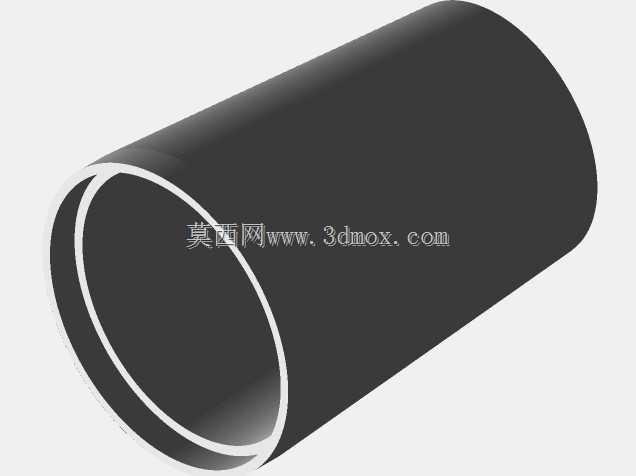

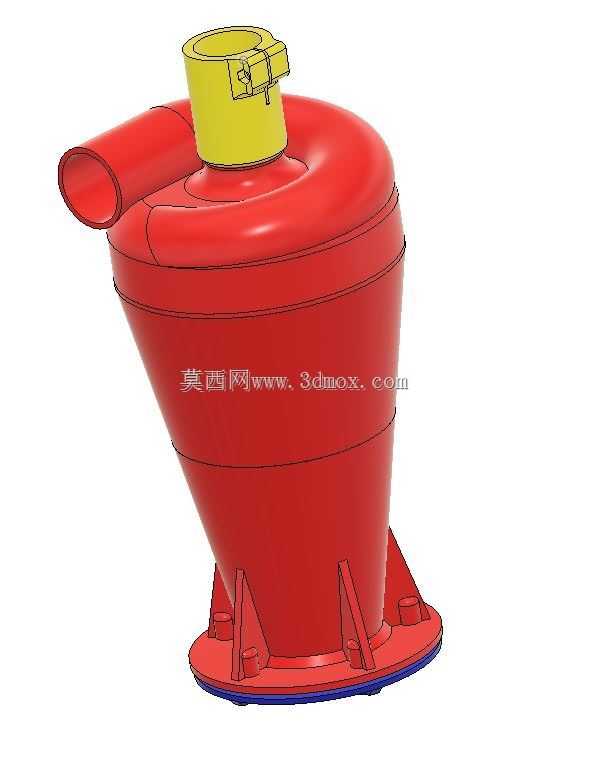

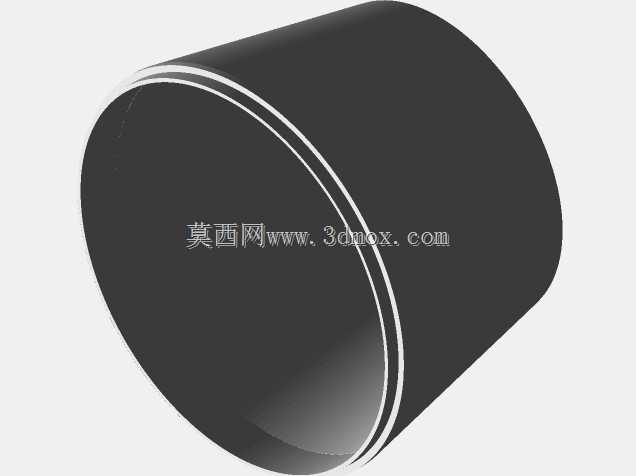

结构设计上充分考虑了小型化使用的需求，整体采用上粗下细的锥筒形态，顶部出口设置快装卡箍结构，可快速对接后续的排风管路或者小型排风风机，侧部入口为圆管直段，可直接匹配常用的柔性吸尘臂接口；底部设置带加强筋的法兰安装底座，三个均布的三角加强筋连接锥筒外壁与底座法兰，既保证了薄壁筒体的结构刚度，避免装置运行过程中受气流振动产生形变，也能通过法兰上的安装孔将装置牢固固定在实验台支架或者地面基座上，安装时只需保证筒体垂直度偏差在允许范围内，即可保障内部流场的稳定性，不会因安装倾斜降低分离效率。

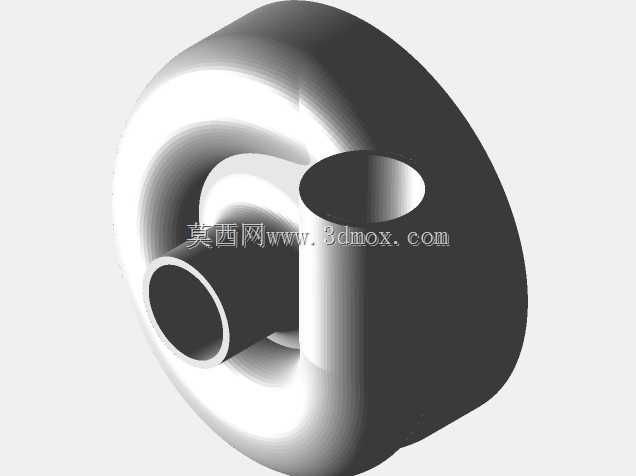

设计过程中对内部流道的衔接做了平滑处理，入口与筒体的连接位置做了相切顺滑过渡，避免局部突扩或者突缩造成的气流阻力损失，锥段的锥角选取经过流场仿真验证，既保证了颗粒下滑的顺畅性，避免锥角过小导致设备整体高度过高，也防止锥角过大造成内部流场紊乱，把已分离的粉尘重新卷吸上升至出口。整体外形紧凑，占地面积小，安装边界条件简单，不需要额外的承重支架，普通实验台架即可承载其运行重量，适配各类小型实验场景的灵活布置需求，也可作为小型工业产尘点位的就地除尘单元使用。
