富士C/CS卡口17mm定焦电视镜头结构

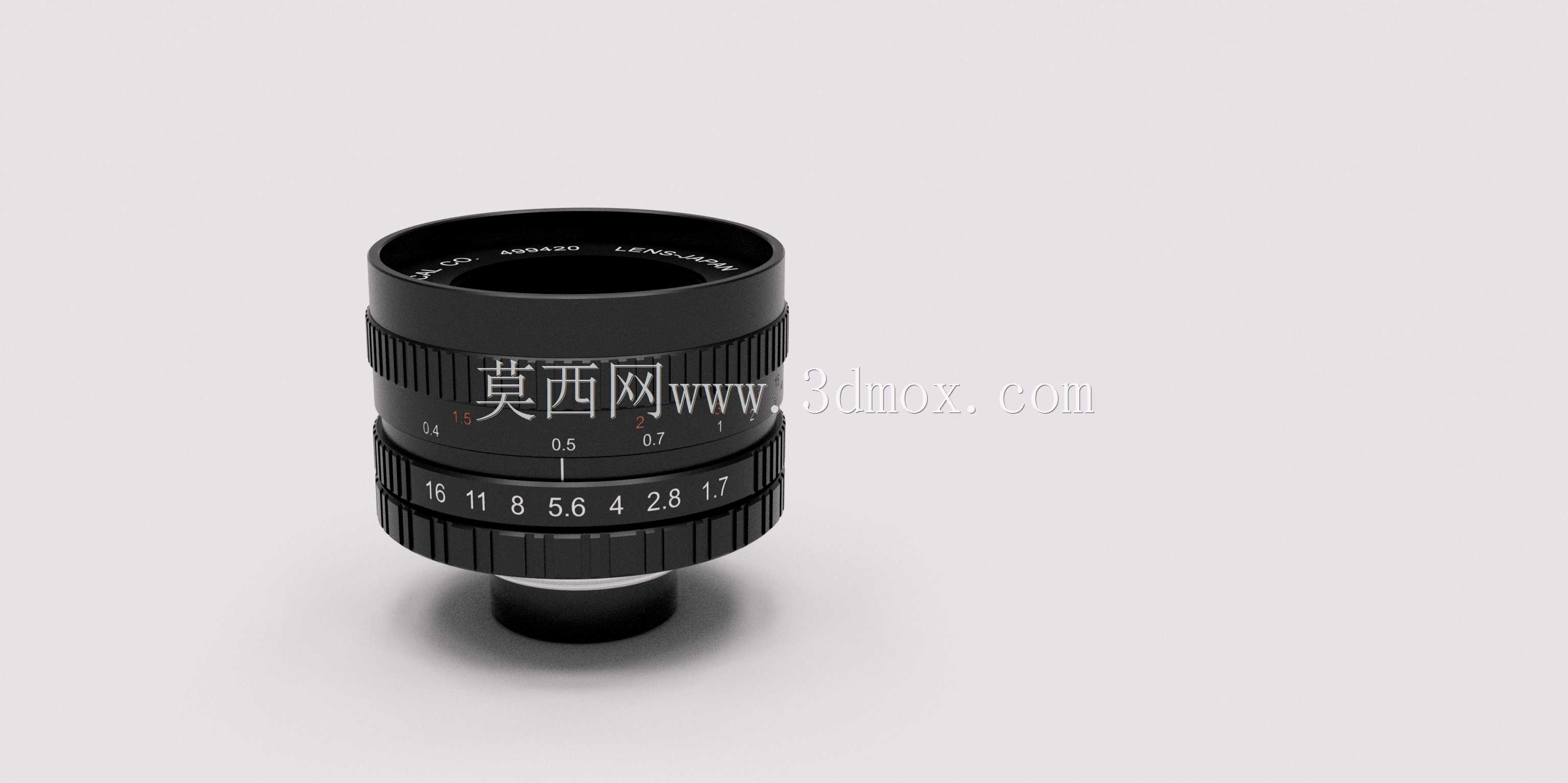

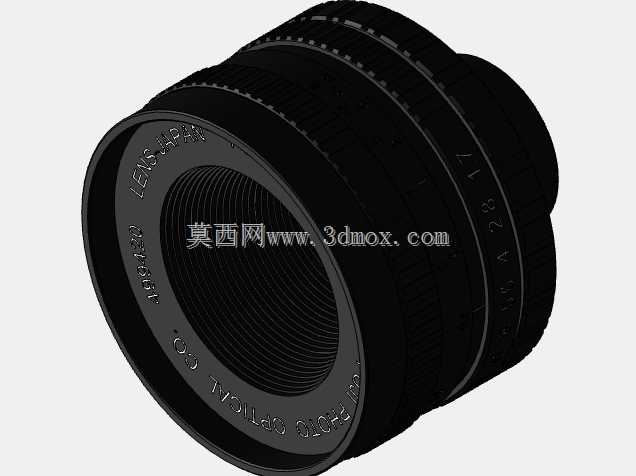

　　这款C/CS卡口17mm定焦电视镜头，是面向工业视觉检测、嵌入式视觉采集场景开发的光学成像组件，适配标准C、CS安装接口的工业相机、板级相机，同时可兼容搭载转接环的M43画幅微单、RaspberryPi HQ相机等民用成像设备，在流水线缺陷检测、设备视觉定位、低照度监控成像、小型化影像采集装置搭建场景中有着广泛的应用空间。从结构设计逻辑来看，整个镜头采用多层同轴回转体堆叠布局，镜身主体以硬质铝合金作为基材，表面做黑色阳极氧化消光处理，既能够降低外部杂散光在镜筒内壁形成的反射干扰，提升成像对比度，也能兼顾轻量化需求与日常使用中的耐磨抗腐蚀性能。镜身中部设置的双段调焦环、光圈调节环采用滚花纹理加工，滚花的齿距、齿深经过适配性设计，

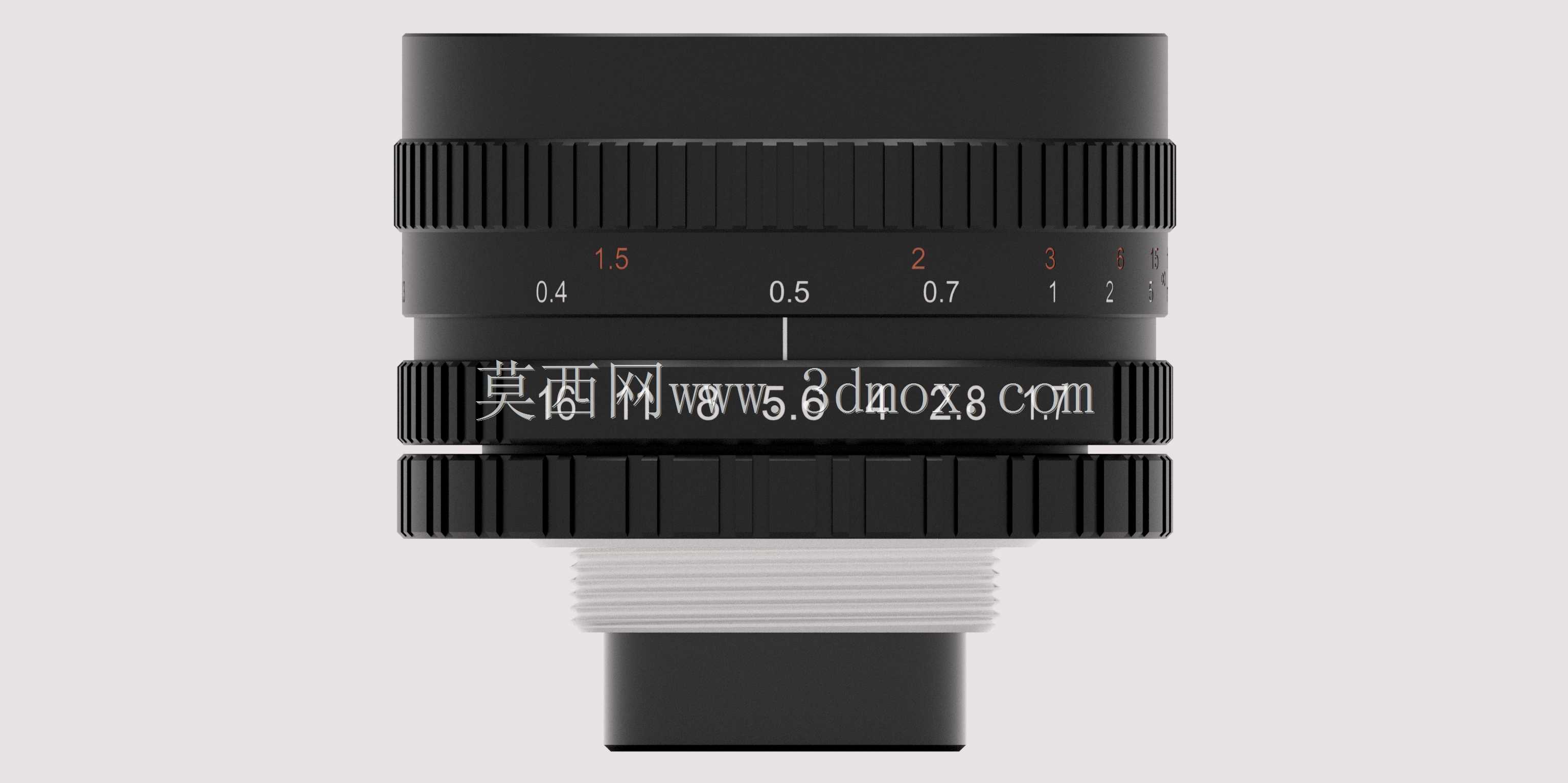

　　即便操作人员佩戴薄型劳保手套，也能获得足够的转动摩擦力，完成对焦距离、光圈大小的精准调节，调节环的转动阻尼经过调校，既不会出现松旷滑移导致参数偏移，也不会因为阻尼过大造成调节卡顿，适配工业场景下快速调试的操作需求。镜筒上刻印的对焦距离标尺覆盖0.1m到无穷远区间，光圈标尺覆盖F1.7到F16的常用档位，调试时可直接参照刻度快速完成参数预设，无需反复通过成像画面校准，能够大幅缩短现场设备的调试周期。从安装边界尺寸来看，镜头总长控制在紧凑区间，最大外径适配标准C/CS卡口的安装避让要求，后截距尺寸严格匹配C、CS接口的法兰距标准，其中CS接口可直接与对应相机旋合安装，C接口相机仅需搭配标准厚度的接圈即可完成适配，无需额外调整后焦垫片，

　　安装时卡口旋合行程符合行业通用标准，拧紧后光轴与相机靶面的垂直度公差控制在极小范围内，避免出现画面一侧清晰一侧虚焦的问题。光学结构上，这款镜头采用多片式镜片组设计，最大通光孔径达到F1.7，在低照度的工业车间环境、夜间监控场景下能够获得更高的进光量，可降低对辅助补光设备的亮度要求，甚至在部分环境光充足的场景下无需额外补光即可获得清晰的成像画面；镜片边缘做涂黑消光处理，镜筒内部设置多道消光螺纹，能够有效抑制逆光场景下的眩光与鬼影问题，提升复杂光照环境下的成像可靠性。光圈调节采用无级式结构？不，是档位清晰的定位结构，每一档光圈都有明确的卡位，在设备长期运行产生振动的工况下，不会因为设备传导的振动导致光圈档位自行偏移，

　　保证成像参数的稳定性。调焦机构采用多头螺纹传动，转动过程中镜片组沿光轴方向做直线运动，无径向偏移，全程调焦过程中光轴一致性偏差控制在微米级，不会出现调焦过程中画面中心偏移的问题，适配对成像位置精度要求较高的视觉定位、尺寸测量类应用。在实际选型适配过程中，需要注意镜头的成像圈尺寸覆盖1英寸及以下靶面的相机，若搭配更大靶面的相机会出现画面边缘暗角，因此在设备设计阶段需要提前确认相机靶面规格与镜头成像圈的匹配性；同时镜头前端预留标准滤镜螺纹，可根据使用场景搭配ND减光镜、偏振镜等光学附件，满足强光环境下曝光控制、反光表面缺陷检测等特殊场景的使用需求。整个镜头的结构拆解后可分为前压圈、前端镜片组、光圈调节组件、调焦镜筒、后卡口座几个核心模块，各模块之间的同轴度通过镜筒内壁的精密台阶定位保证，装配时无需复杂的调校工装即可保证光轴精度，适合批量生产装配，也便于后期维护时的拆解清洁。在嵌入式视觉装置的小型化设计中，这款镜头的紧凑尺寸能够大幅缩小整个视觉采集模块的占用空间，可集成在狭小的设备内部空间中，不会与设备内的其他机械结构产生干涉；镜头的重量经过优化，不会对相机的安装座产生过大的负载，即便是采用塑料安装座的板级相机，也不会因为镜头重量导致卡口变形、光轴偏移。
