紧凑型氮化镓500W模块化ATX电源结构

　　这款小型模块化供电单元，跳出了传统ATX ps/2、ps/3规格的外形框架，在紧凑装机、定制化小型工控设备、低功耗算力节点这类对安装空间有严苛要求的场景里，能提供更灵活的布局选择。从实际工程应用来看，常规ATX电源的固定长宽高尺寸，往往会在小体积机箱内挤占硬盘位、散热风道甚至显卡安装空间，而这款氮化镓方案的供电单元，通过器件集成度的提升，把整体体积压缩到了传统同功率ATX电源的近一半，同时保留了全模块化的接线设计，装机时可以根据实际负载需求只连接需要的供电线材，减少机箱内部的线材堆积，优化风流路径。

　　从功能特性上看，500W的额定输出功率，足以覆盖中端ITX平台的供电需求，不管是低功耗的工业控制主板搭配多块数据采集卡，还是消费级的紧凑型游戏主机，都能提供稳定的直流输出。氮化镓功率器件的应用，不只是缩小了电源本身的体积，还降低了开关损耗，在轻负载工况下的转换效率表现更优，长时间运行时的自身发热也比传统硅器件电源更小，这对密闭式小机箱来说尤为关键——小空间内的热源积聚会直接影响整机稳定性，更低的发热意味着可以搭配转速更低的散热风扇甚至无扇散热方案，进一步降低整机运行噪音，适合对噪音敏感的工作室、静音工控场景使用。

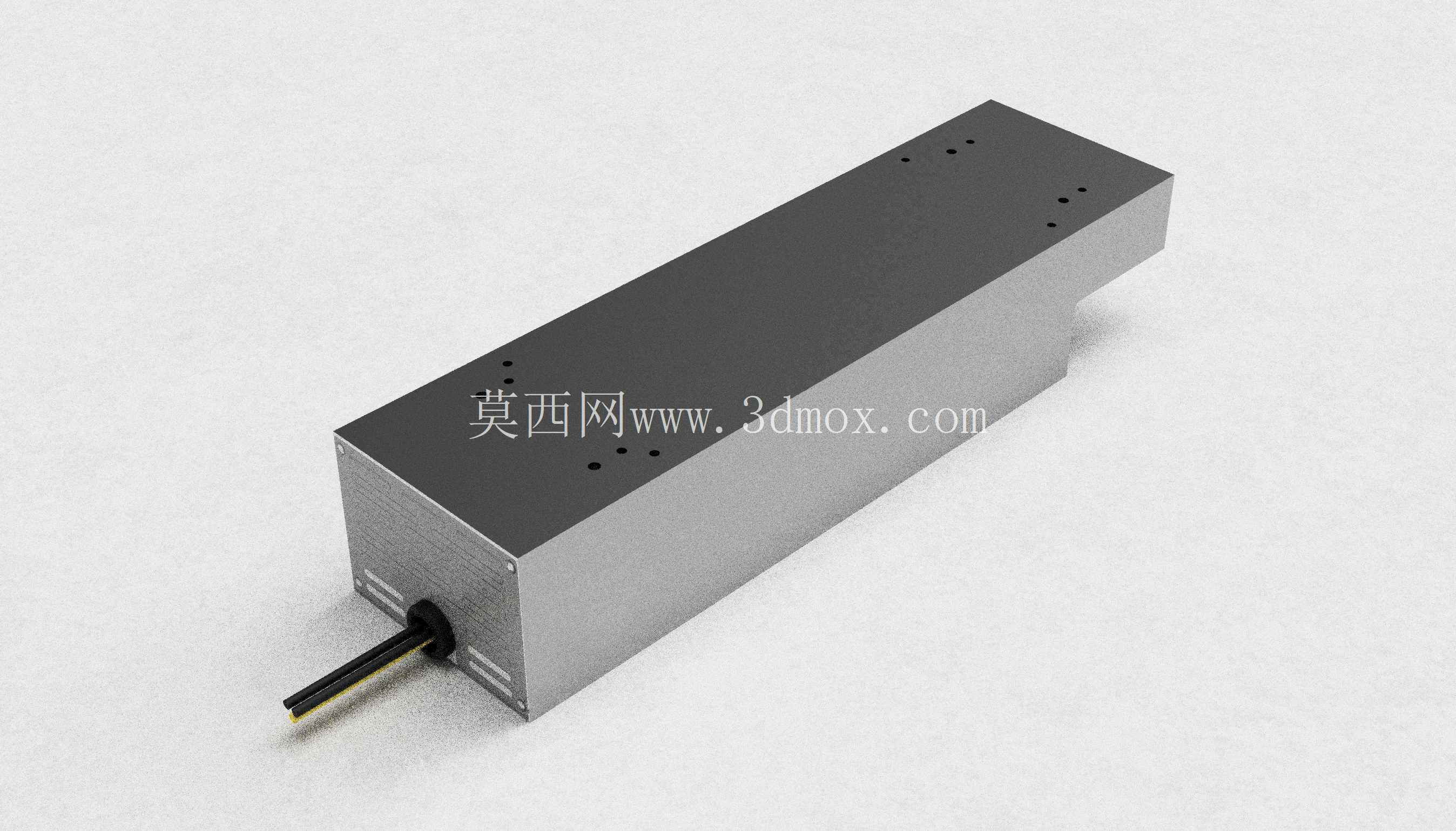

　　设计思路上，这款电源没有沿用传统ATX电源的长方体外壳+尾部出线的固定布局，而是把输出接口端设置在壳体侧面，接线后线材可以顺着机箱侧壁走线，不会在电源尾部形成线材弯折的凸起，进一步释放机箱尾部的空间，给后置散热风扇、IO接口预留更充足的位置。外壳采用一体拉伸的金属壳体，既可以屏蔽内部功率器件的电磁干扰，避免对主板上的高频信号、无线接收模块造成影响，也能作为辅助散热结构，把内部功率器件产生的热量通过壳体均匀散发出去。内部的PCB布局做了分区设计，高压输入区、功率变换区、低压输出区之间做了隔离处理，既符合安规设计的爬电距离要求，也减少了不同电路模块之间的信号串扰，提升输出电压的稳定性。

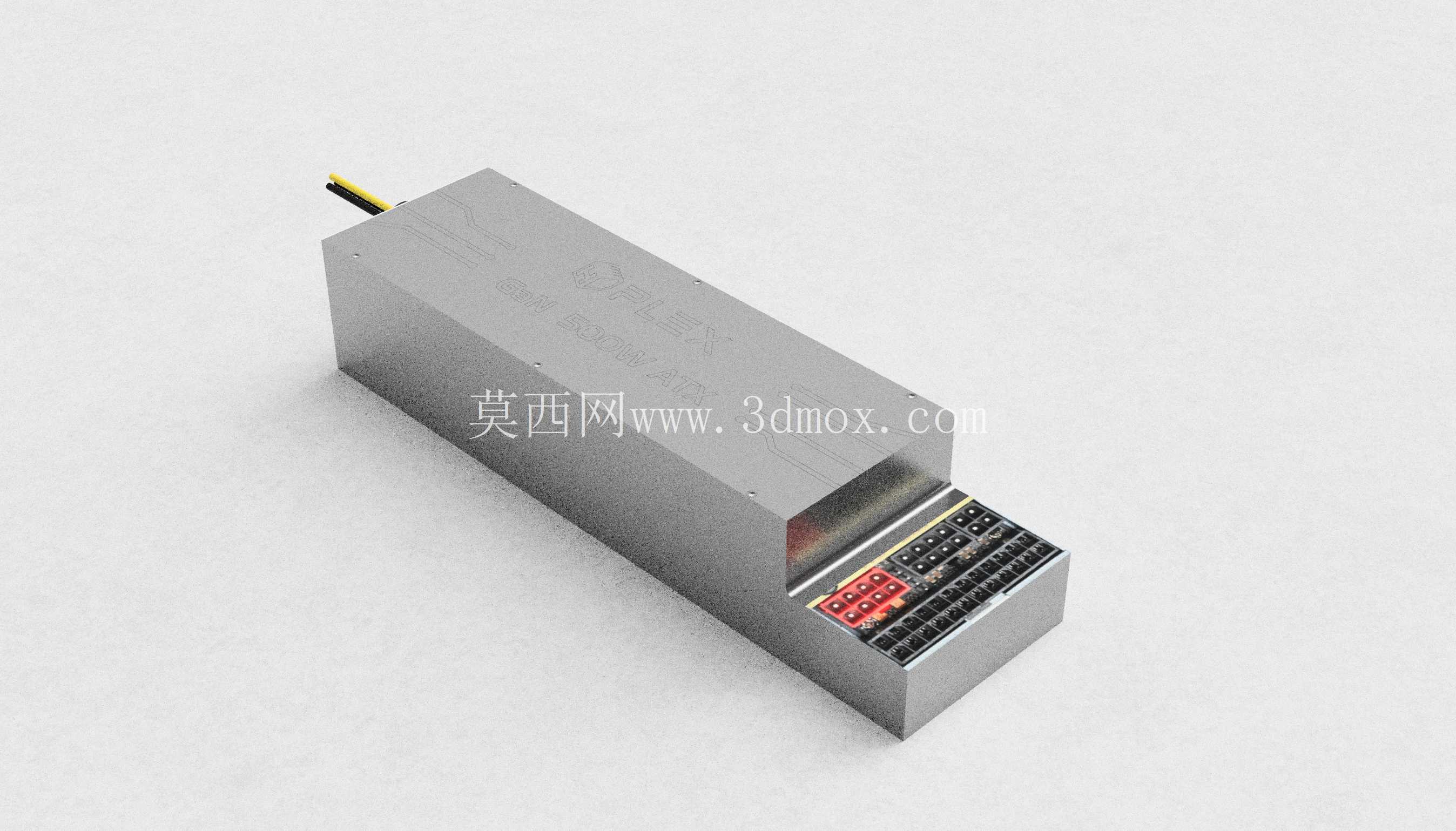

　　在安装边界上，这款电源的固定孔位做了兼容设计，既可以通过配套的转接支架适配标准ATX电源位，也支持直接在定制机箱内通过侧面螺丝固定，安装方式更灵活。需要注意的是，因为外形尺寸和传统ATX电源存在差异，选型时需要提前核对机箱内部的安装空间，确认电源长度、宽度方向不会和机箱内的硬盘架、显卡支撑架、水冷排等结构产生干涉，同时要预留好接线端的线材弯折空间，避免线材过度弯折导致的接触不良问题。输出接口的定义和标准ATX电源完全一致，包含主板24pin供电、CPU 8pin供电、显卡PCIe供电以及SATA设备供电接口，不需要额外定制转接线材，直接使用标准模组线就能完成连接，替换和维护都很方便。

　　从结构设计的细节来看，电源内部的电容、电感等大件器件都做了点胶固定，在运输或者设备移动过程中不会因为震动出现引脚脱焊、器件移位的问题，适合用在需要经常移动的便携式工作站、车载工控设备这类有抗震动要求的场景。输入端的EMI滤波电路做了完整设计，能有效抑制电网中的杂波干扰，同时也能避免电源本身的开关噪声回馈到电网中，影响同电路上其他精密设备的正常运行。整体结构没有多余的装饰性设计，所有的壳体造型、开孔位置都围绕散热、安装、电磁屏蔽这几个核心工程需求设计，没有为了外观牺牲功能性，是典型的实用导向工业设计思路。
