经典直驱式黑胶唱片机外观结构建模

　　本次构建的直驱式黑胶唱片机三维模型，核心围绕民用HiFi音频播放场景的实际使用需求展开，覆盖家用听音室、线下唱片店试听区、复古主题商业空间陈设等多场景的结构适配逻辑。从设备实际用途出发，该类唱机核心功能是通过唱针读取黑胶唱片沟槽内的机械振动信号，转换为电信号输出至音频放大系统，最终实现模拟音频的高保真回放，相较于皮带驱动机型，直驱结构的转盘转动扭矩更大、转速稳定性更强，适合DJ打碟与长期家用播放双重场景。

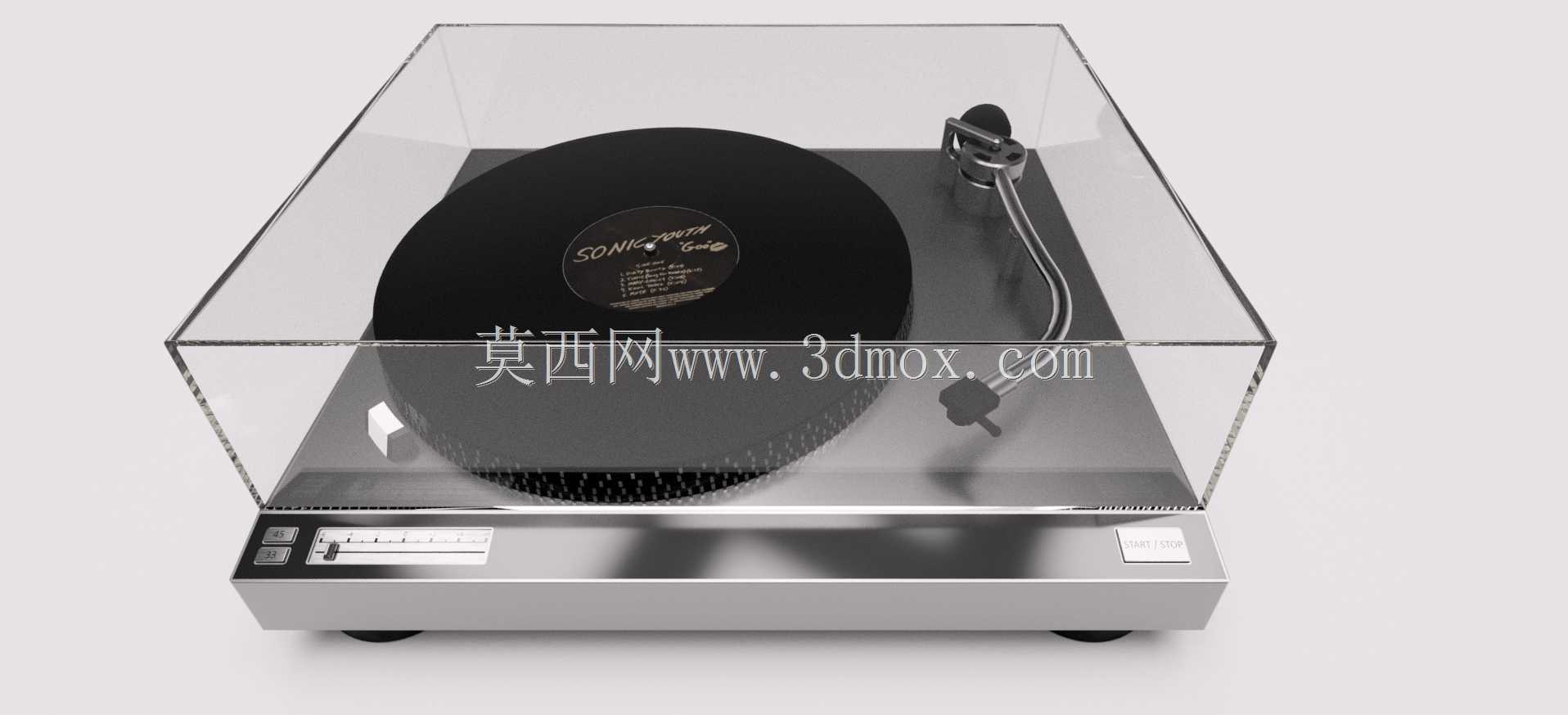

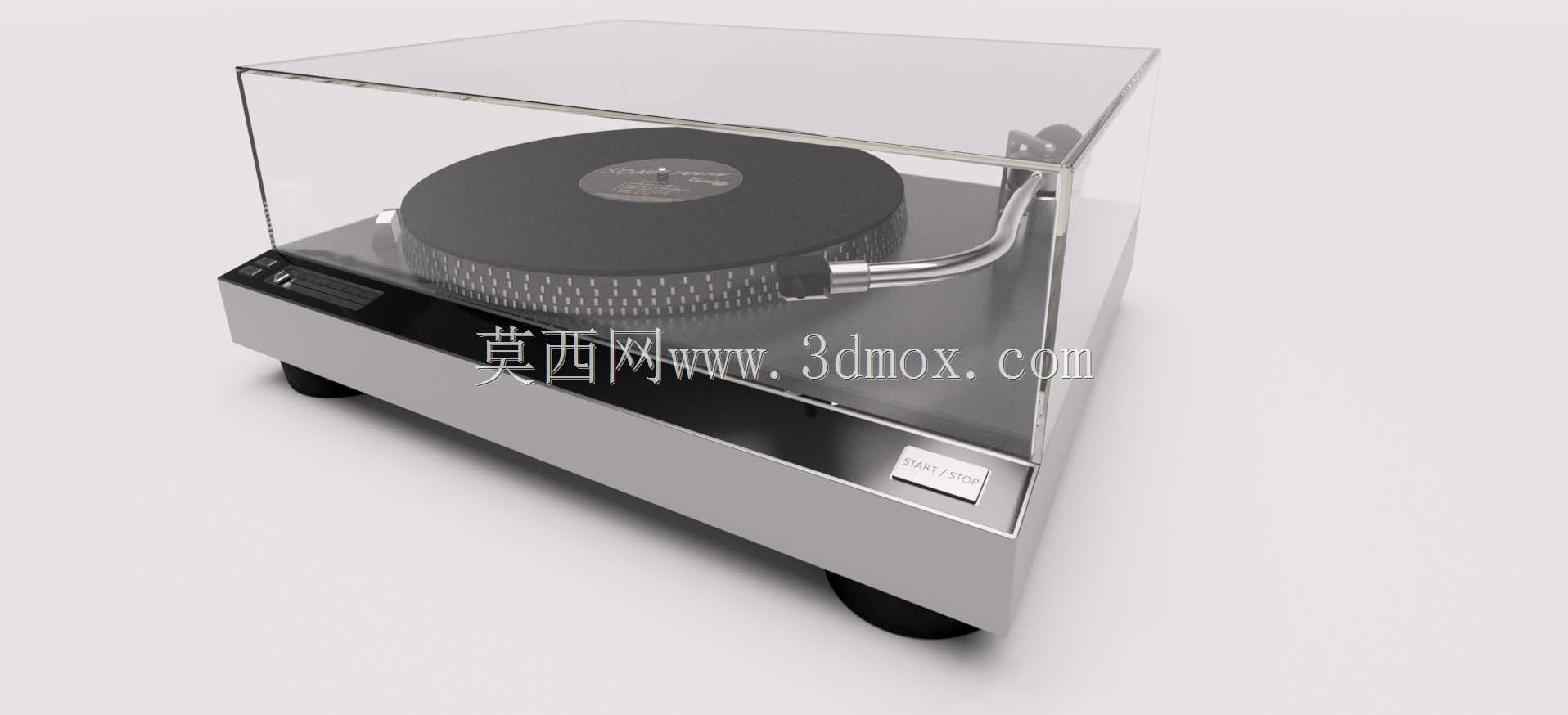

　　建模过程中优先还原了产品的功能特性：首先是转盘部分，采用金属材质的大质量转盘设计，通过自身重量抑制转动过程中的谐振，避免转盘抖动带来的读轨失真，转盘中心的唱片定位轴严格匹配标准12寸、7寸黑胶唱片的中心孔尺寸，轴径公差控制在合理范围，保证唱片放置后无径向窜动。唱臂部分采用S形金属臂管设计，建模时还原了臂管的配重平衡结构、唱头安装座的调节余量，唱臂的升降枢轴位置预留了足够的转动角度，可覆盖整张12寸唱片的径向行程，从最内圈的终止纹到最外圈的引入纹均无行程干涉。

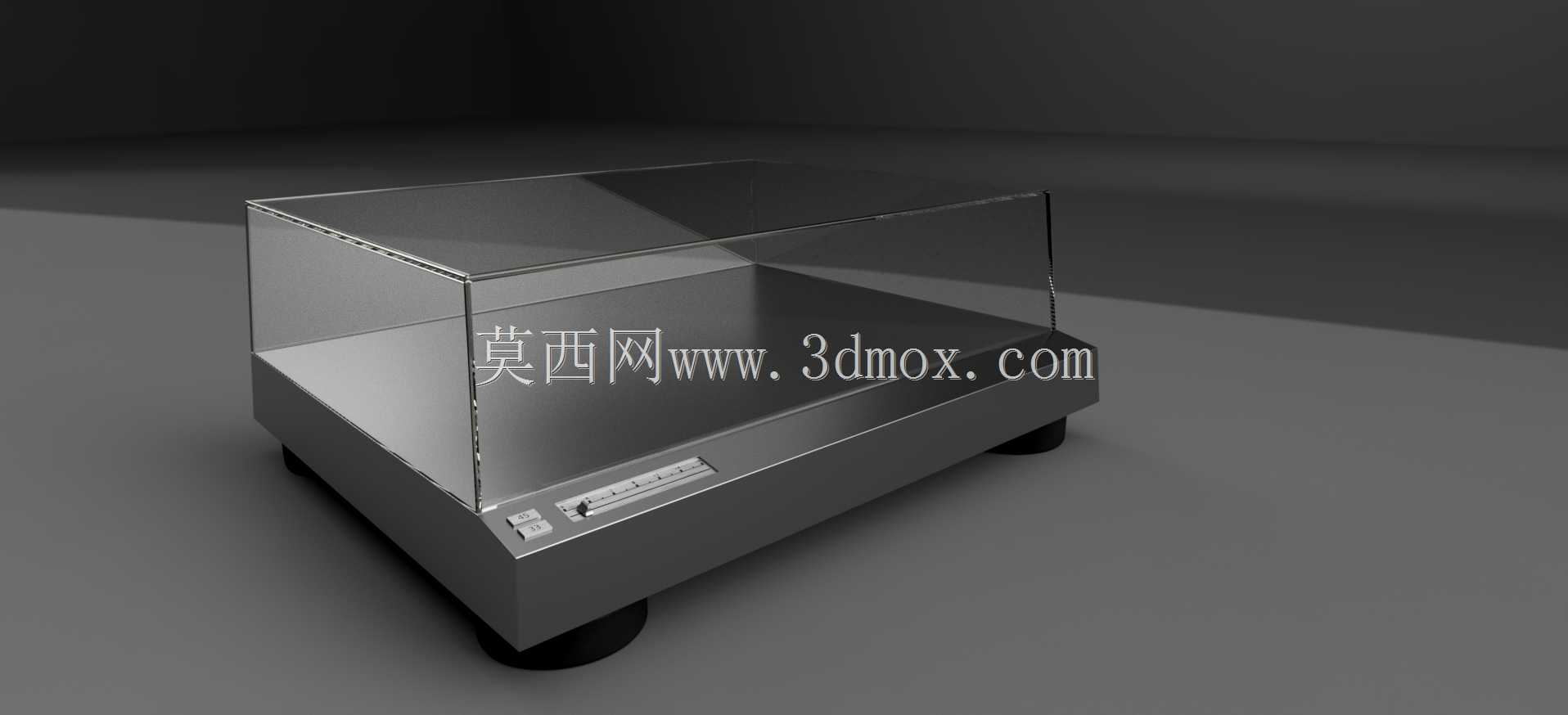

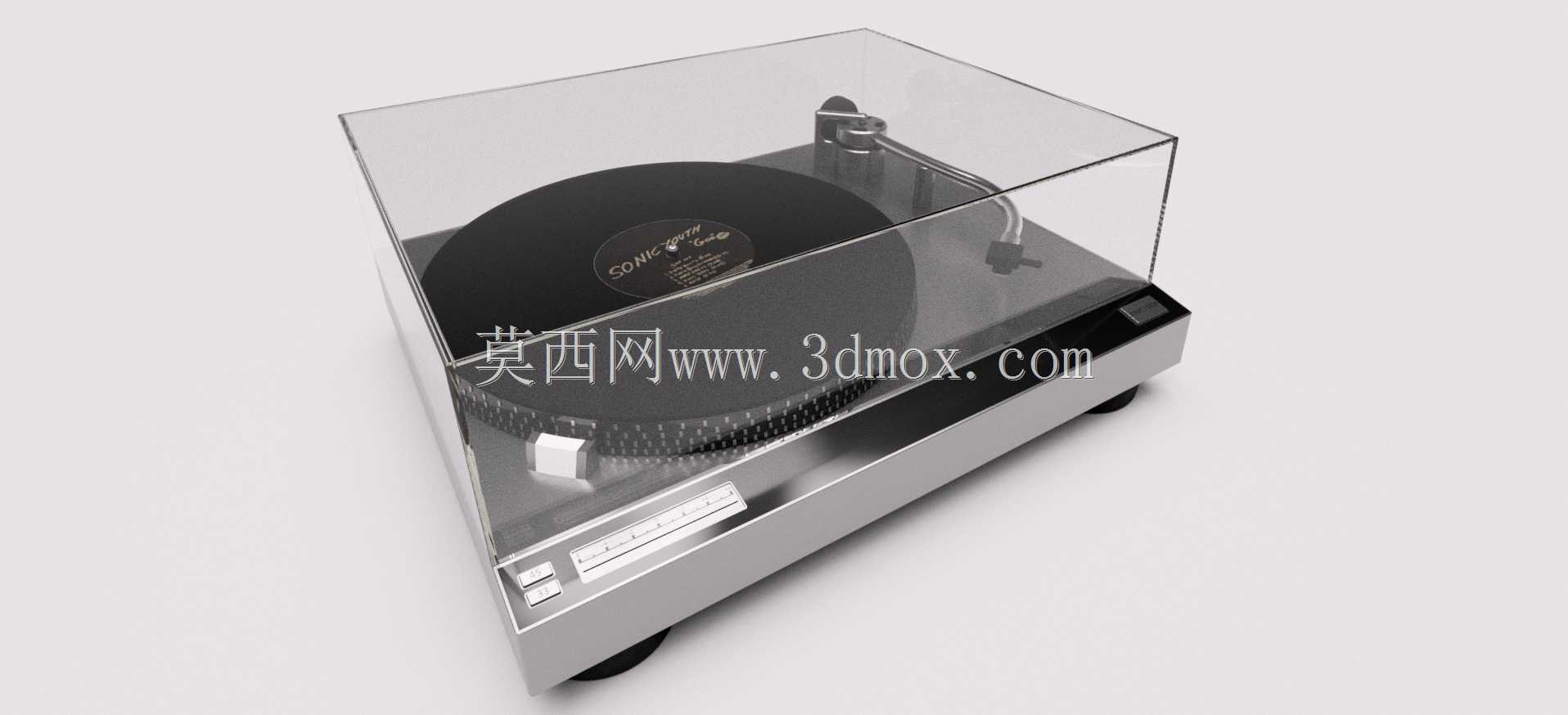

　　外形设计上采用金属拉丝机身搭配高透亚克力防尘盖，机身底座的四个支撑脚做了减震结构建模，每个支撑脚内部预留了弹簧减震的安装空间，可隔绝外界环境振动传递至转盘，避免播放过程中出现跳针问题。防尘盖采用透明亚克力材质，边缘做了倒角处理，与机身底座的连接采用后置铰链结构，建模时还原了铰链的转动限位，保证防尘盖开启角度可稳定停留在常用操作位置，不会出现自动回落的情况。机身前部的操作面板区域，还原了转速切换拨杆、启停按键的布局，按键的按压行程、拨杆的档位阻尼均在结构建模时预留了对应的安装空间，可直接适配标准的小型轻触开关与拨动开关元件。

　　安装边界方面，整机的长宽尺寸严格匹配主流家用音响机柜的层板预留空间，机身高度控制在防尘盖闭合状态下不超过常规音响层架的层间距，底部支撑脚的安装位置做了通用化设计，可适配第三方的唱机减震底座，无需额外打孔改造。机身背部的信号输出接口、电源输入接口位置做了下沉式设计，避免线材插接后突出机身背部，影响设备贴墙放置。转盘下方的直驱电机安装位预留了标准的电机法兰安装孔，可适配市面上主流的直驱唱机电机组件，唱臂的安装座采用通用标准孔距，支持用户后期更换不同规格的唱臂组件，无需对机身底座进行二次加工。

　　建模时对各部件的装配间隙做了严格控制：防尘盖与机身的配合间隙均匀，闭合后无明显缝隙可阻挡灰尘进入；唱臂转动过程中与防尘盖内壁、转盘边缘均保持足够安全距离，不会出现刮碰；机身底部的电路板安装仓预留了足够的走线空间，强弱电走线区域做了分隔结构，避免电源信号对音频弱信号产生电磁干扰。整个模型的结构拆分完全遵循实际产品的装配逻辑，每个部件均可单独导出用于结构验证、3D打印打样或产品外观渲染，对于从事复古音频设备结构设计、文创产品开发的从业者而言，可直接作为基础结构框架进行二次修改，大幅缩短前期外观与结构的建模周期。
