3D打印E3D V6喷头墨盒固定承托座

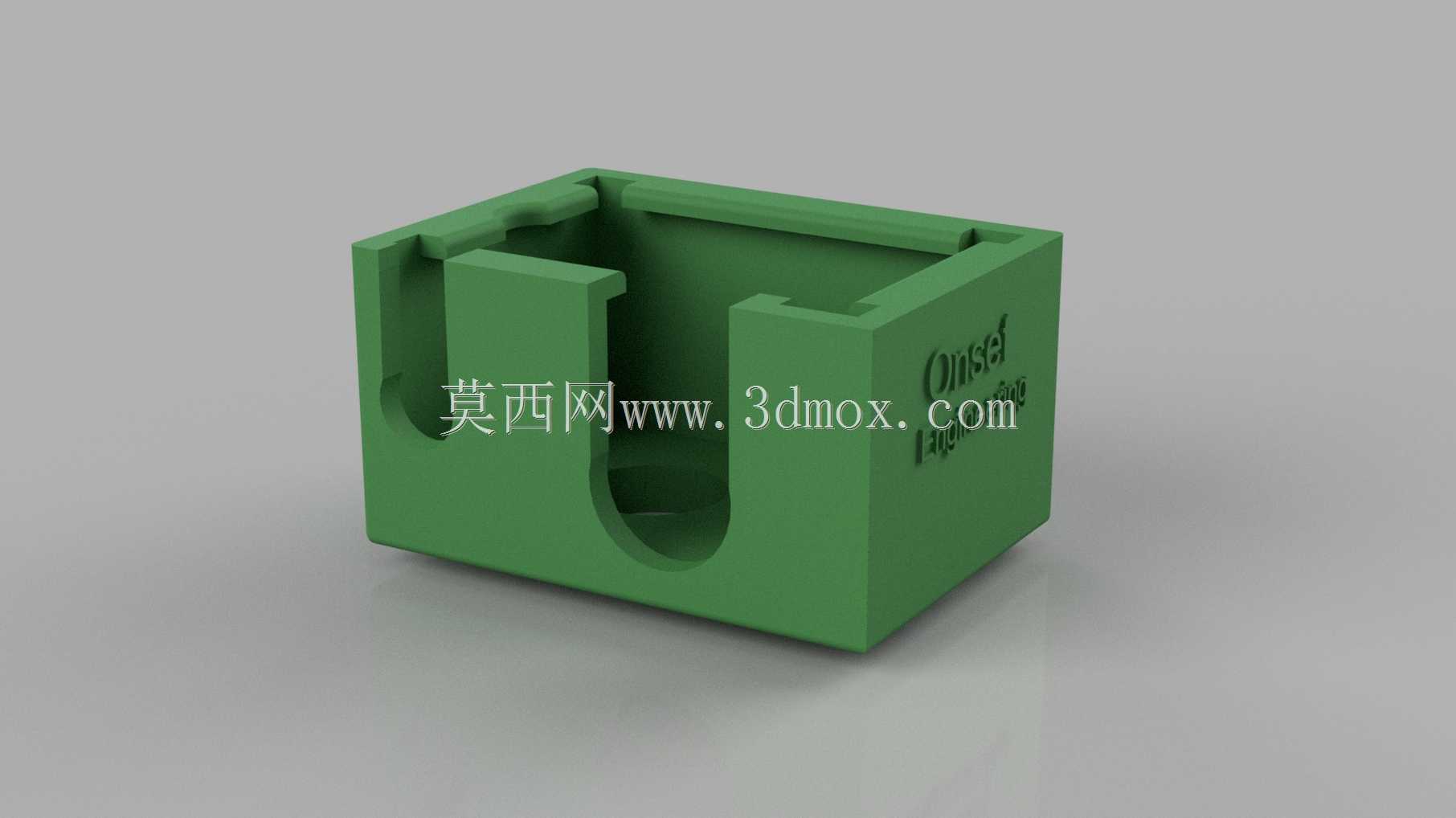

在桌面级FDM 3D打印车间的日常运维中，E3D V6喷头作为通用度极高的挤出端组件，常出现配套墨盒（耗材承托/供墨衔接部件）松脱移位的问题，轻则导致供料卡顿、打印断料，重则剐蹭打印件造成整批工件报废，这款承托固定座正是针对该现场痛点开发的配套工装结构。从实际使用场景出发，该结构直接安装在E3D V6喷头组件的侧方安装位，不需要对原有喷头主体做打孔、切削等破坏性改造，完全依托现有安装边界做卡接适配，安装时只需对准喷头侧方的卡位推入即可完成固定，不需要额外加装紧固件，日常拆装维护耗材时也能快速拆卸，不会增加运维的操作复杂度。结构设计上，主体采用带开口的盒式承托结构，内侧轮廓完全匹配对应墨盒的外形尺寸，预留的安装间隙控制在0.2mm以内，既保证墨盒推入时不会出现卡滞，又能限制墨盒在打印过程中因喷头高速往复移动产生的窜动，侧面特意预留的开放式空间，是专门为墨盒的供料管路、走线通道留出的避让位，避免管路弯折导致供料阻力增大，同时不会干涉喷头的原有散热风道、调平探针等周边组件的正常工作。承托座的侧壁做了加厚处理，对应墨盒受力脱出的方向设置了内凹的卡位凸台，刚好卡住墨盒的边缘限位槽，从结构上阻断墨盒沿脱出方向的位移路径，底部的半圆避让槽是为了匹配墨盒底部的凸起定位结构，让墨盒安装后完全贴合承托座内壁，不会出现悬空受力的情况。从安装边界来看，该承托座的整体外轮廓尺寸完全控制在E3D V6喷头组件的原有安装空间范围内，向外突出的厚度不超过15mm，不会在喷头移动时触碰打印平台边缘、机架型材等周边结构，适配绝大多数采用E3D V6喷头架构的桌面级3D打印设备，不管是原厂整机还是DIY改装的机型，只要喷头侧方预留对应安装平面都能适配使用。实际车间测试中，加装该承托座后，喷头在200mm/s的高速打印移动工况下，墨盒的横向、纵向窜动量控制在0.1mm以内，完全杜绝了之前常见的墨盒松脱、供料偏移问题，同时因为采用SLA工艺打印制作，结构本身的尺寸精度高、表面粗糙度低，墨盒插拔的顺滑度也能得到保证，不会出现长期使用后卡位磨损导致固定失效的问题。
