双接口线缆防护导管箱结构设计

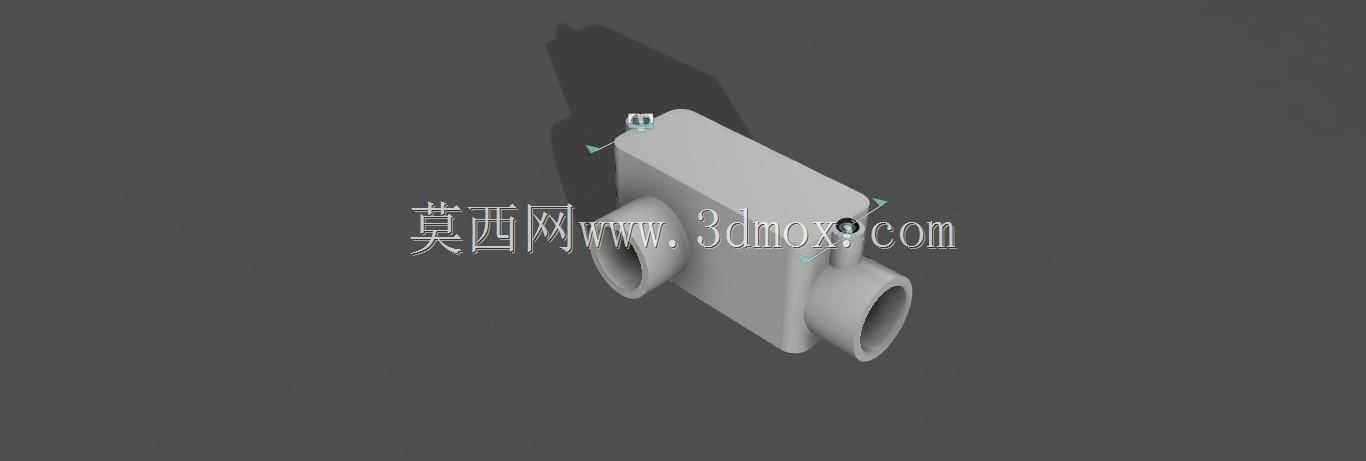

　　在工业布线、小型机电设备内部走线、低压配电支路的线缆转接场景里，这类双接口导管箱是很常见的防护构件，主要承担线缆转接处的物理防护、走线规整、隔绝外界粉尘与少量飞溅液体的作用，很多时候会被用在设备内部线缆分线位置、墙面明装布线的转角节点，或是小型电控回路的线缆进出端防护，替代传统的开放式接线端子座，避免线缆接头裸露在外被外力拉扯、积灰受潮引发接触不良。从结构设计逻辑来看，这个构件的主体采用方正的盒体形态，是为了在有限的安装空间里最大化内部容纳空间，盒体内部预留的空腔可以容纳2-3组线缆接头的驳接余量，不需要额外扩大安装开孔尺寸，两个呈垂直方向布置的圆柱接口，分别对应两个不同走向的穿线需求，接口的内径做了统一的公差匹配，

　　适配常规的塑料波纹护套管或是硬质PVC穿线管，接口端部做了微小的倒角处理，穿线时不会刮伤线缆外层的绝缘护套，也方便护套管插接到位后用扎带或是管卡固定，避免护套管从接口处滑脱。设计时没有采用多余的加强筋外露结构，是因为这类构件的使用场景大多没有高强度的外力冲击需求，方正的外表面更适合贴装在设备钣金内壁、墙面安装板或是型材支架上，盒体的背部做了平整的安装基准面，两个安装孔位的间距按照常规的电气安装孔距标准设置，可以直接用M4的自攻螺丝或是螺栓固定，不需要额外制作转接安装板，安装边界的尺寸控制也做了适配，整体的外轮廓尺寸不会超出常规86型接线盒的占用空间，替换原有老旧接线盒时不需要重新扩孔，适配性更强。

　　接口与盒体的连接位置做了圆弧过渡处理，避免直角位置的应力集中，在长期使用过程中不会因为线缆的拉扯出现接口根部开裂的问题，盒体的壁厚按照常规的工程塑料注塑壁厚标准设置，既不会因为壁厚过大导致注塑时出现缩痕，也不会因为壁厚过薄导致装配时用力过度出现盒体碎裂。实际选型使用时，需要注意两个接口的朝向是固定的垂直布局，适合90度转角位置的线缆转接，如果是直线走向的布线场景则不适用，内部空腔的容积可以容纳线径不超过6平方的三组线缆驳接，若是线径更大的动力线缆则需要选用更大规格的同类型构件。这类构件在建模时需要重点关注接口的同轴度，以及安装基准面的平面度，如果安装面平面度不足，贴装后会出现缝隙，粉尘或是水汽容易从缝隙进入盒体内部，

　　影响线缆接头的绝缘性能；接口的内径公差需要控制在合理范围，公差过大则护套管插接后松动容易脱落，公差过小则护套管很难插接到预设深度，现场装配效率会大幅降低。另外盒体的开合结构（虽然图中未展示盒盖部分）通常会采用卡扣式设计，不需要额外的螺丝固定，后期检修线缆接头时可以直接撬开盒盖操作，不需要拆卸整个箱体的固定螺丝，能大幅降低后期运维的工作量。在户外半露天场景使用时，还可以在盒盖与盒体的结合面加装薄橡胶密封条，提升整体的防护等级，满足IP54左右的防护需求，应对日常的雨水飞溅与粉尘侵入。很多自动化设备的内部走线，会在机械手拖链的末端、电气柜的进出线位置安装这类导管箱，把拖链内的多组线缆分接到不同的执行元件上，既可以规整走线方向，也能避免拖链往复运动时线缆接头处被反复弯折导致线芯断裂，因为导管箱的接口可以把线缆固定在确定的位置，弯折应力会被分散在护套管的长度方向，不会集中在接头位置。
