3D打印机手动扭转调平手轮螺母结构

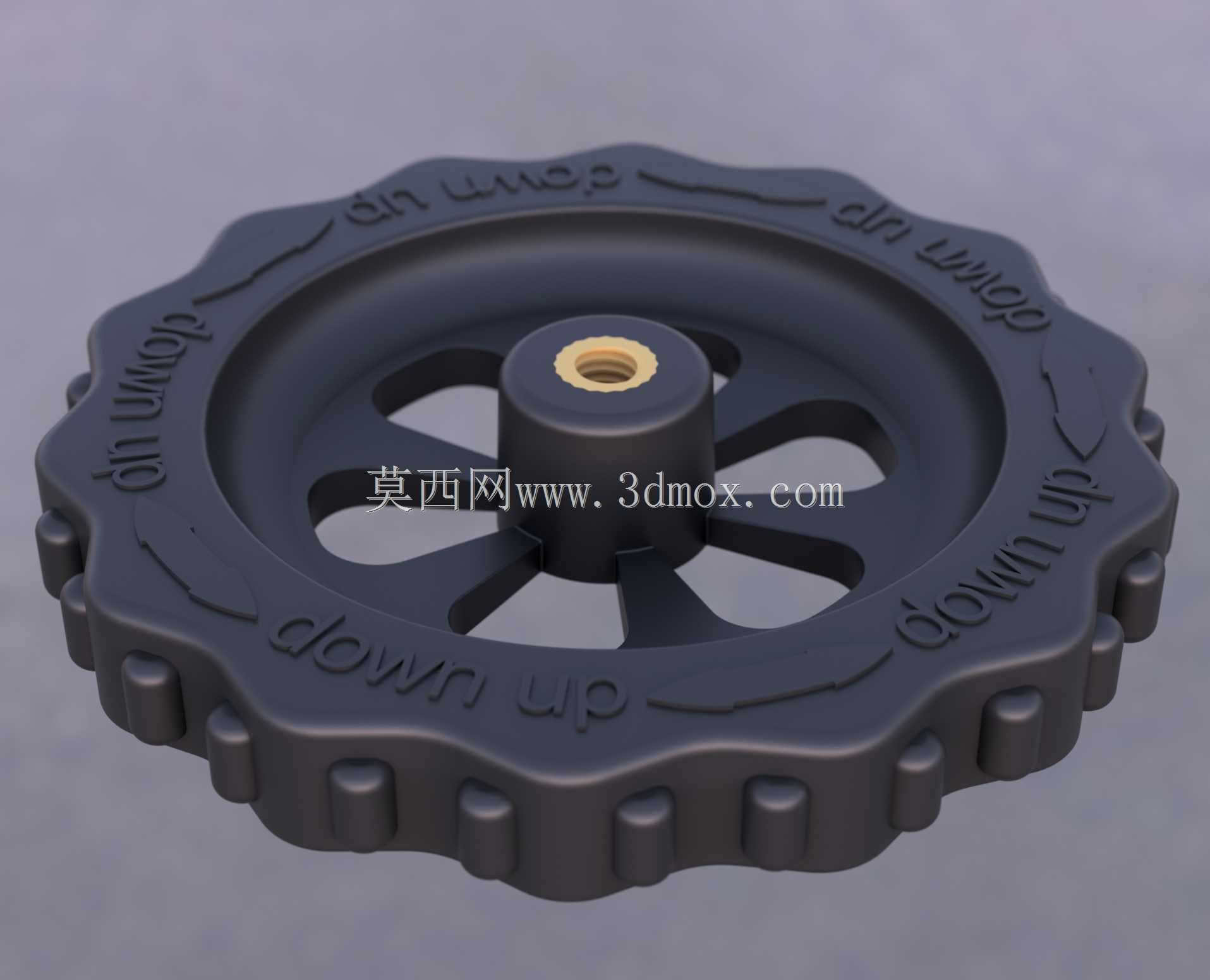

　　在桌面级FDM3D打印机的日常运维与组装调试环节里，热床平台的水平度校准是决定首层打印附着效果、避免模型翘边塌角的核心工序，传统的调平结构多采用细牙螺母配合弹簧，需要借助扳手或者小型工具拧动，操作时施力角度受限，很容易因为施力不均导致单侧调平过量，反复调整耗费大量时间，尤其是在频繁更换打印耗材、热床受热产生形变后，调平操作的频次会进一步提升，对操作便捷性的需求也更加突出。这款手动扭转调平螺母就是针对桌面级3D打印机热床调平场景设计的操作件，整体采用手轮式一体化结构，外圈做了波浪形齿边与凸起防滑触点，无需借助额外工具，徒手就能完成拧动操作，施力时手指可以贴合外圈的防滑结构，转动过程中不会出现打滑问题，

　　即使是手上沾有少量润滑脂或者打印耗材碎屑，也能稳定施加扭转力矩。结构设计上，螺母中心嵌入了铜质内螺纹嵌件，相比纯塑料螺纹结构，铜嵌件的螺纹耐磨性更强，反复拧动调整也不会出现滑牙、螺纹磨损导致的间隙问题，能长期保持调平后的位置精度，避免因为螺纹磨损出现平台下沉、水平度偏移的问题。手轮轮面做了镂空辐条设计，在保证整体结构强度的前提下，尽可能降低零件自身重量，减少热床支撑组件的额外负载，同时镂空结构也能减少打印过程中的材料消耗，不管是采用ABS还是PLA材料打印制作，都能缩短打印成型时间，降低制作成本。轮面边缘模压有方向标识，顺着标识方向转动就能直观判断螺母的升降方向，不需要反复记忆螺纹旋向，新手操作也能快速上手，

　　避免拧反方向导致调平失效。从安装边界来看，这款调平螺母适配常规3D打印机热床支撑的M3/M4标准细牙螺杆，安装时不需要对原有设备的支撑结构做额外改造，直接替换原有普通螺母即可完成升级，手轮的外径尺寸控制在合理范围，转动时不会和热床的加热线路、温度传感器走线产生干涉，外圈的防滑凸起高度经过优化，既保证了足够的摩擦力，也不会因为凸起过高剐蹭到打印机的底部框架。实际使用过程中，这种大直径手轮结构相比小型六角螺母，转动时的力臂更长，相同施力下能获得更大的拧紧力矩，调平到位后可以依靠螺纹自锁保持位置，配合热床下方的支撑弹簧，能稳定维持热床的水平状态，即使打印机长时间工作产生持续振动，也不会出现螺母松动移位的问题。在结构细节处理上，

　　螺母和弹簧接触的端面做了平整化处理，和支撑弹簧的端面贴合度更高，弹簧受力均匀不会出现偏斜，避免因为弹簧单侧受力导致的热床倾斜问题；铜嵌件和塑料手轮的结合位置做了防滑滚花结构，嵌件和塑料基体结合牢固，反复扭转也不会出现嵌件松脱、跟转的问题。对于自行组装DIY3D打印机的爱好者，或者需要对现有桌面级打印机做调平结构升级的用户来说，这种一体化手轮式调平螺母不需要额外采购金属手轮配件，直接通过3D打印就能完成制作，打印时不需要添加支撑结构，采用常规的层厚设置就能获得足够的结构强度，打印完成后压入铜质螺纹嵌件即可投入使用，制作门槛极低。在调平操作的实际体验上，徒手操作的模式让调平过程不需要在工具和设备之间反复切换，调整热床四个角的高度时，可以一边转动手轮一边用A4纸测试喷嘴和热床的间隙，操作连贯性更强，能大幅缩短调平所需的时间，尤其是在需要频繁微调热床水平度的场景下，这种结构的操作优势会更加明显。
