带立式安装轴的万向移动脚轮结构

项目分类:脚轮 发布时间:2024-11-26 ID:811145
  • 带立式安装轴的万向移动脚轮结构

  这套脚轮结构面向车间周转小车、轻型工装台架、可移动检测设备以及小型自动化辅机的行走支撑需求,核心解决设备在平整地坪上短距离移位、工位调整和临时固定前的承载移动问题。实际产线场景中,很多装配工位的物料架、检验台、焊接辅具并不需要长期固定在地面,操作人员需要频繁根据工艺流程调整布局,脚轮作为底部承载件,既要承受设备自重和上部工件载荷,又要保证转向灵活、推行阻力小,同时在安装接口上要适配常见的方管框架、钣金底座和铝型材支架。

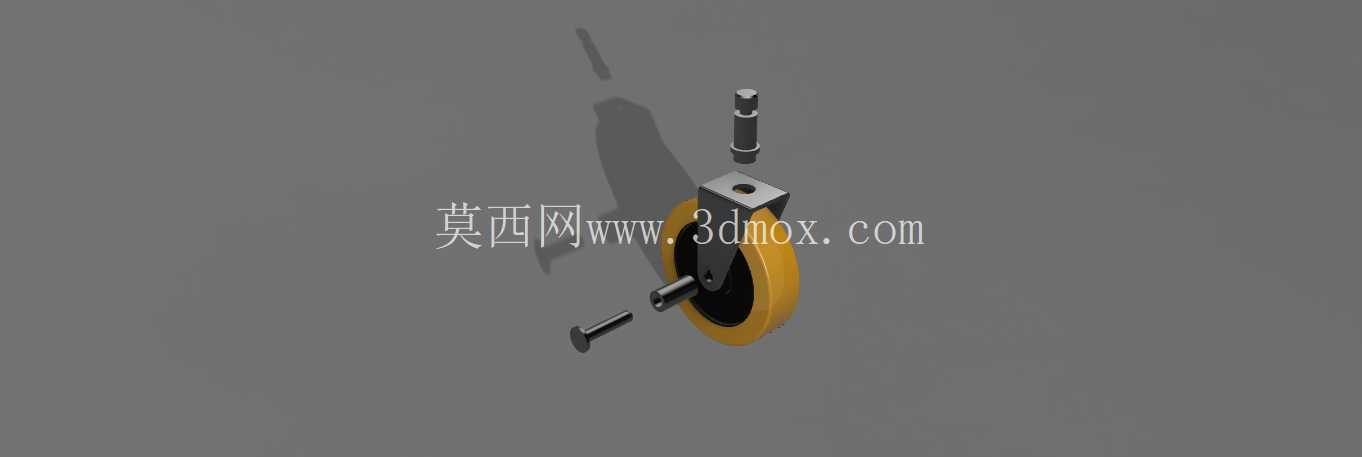

  从结构组成看,模型完整还原了轮体、轮架、转向轴、安装立柱、紧固件以及侧向限位件。轮缘采用醒目的黄色包覆层,对应工程中常见的聚氨酯或弹性橡胶 tread,这类材料在水泥地面、环氧地坪和PVC地面上滚动时噪声较低,也能减少对地面的压痕和划伤;中间深色部分为轮芯,承担径向载荷并与轮轴配合。轮架采用折弯式金属支架形态,上方设置回转支承区域,使轮子能够绕竖直轴线自由旋转,从而实现万向转向;支架两侧夹住轮体,通过横向轮轴形成稳定的铰接关系,避免轮体在受侧向力时脱出。

  安装边界方面,模型顶部设置了立式圆柱安装轴,适合插入设备底部的套筒、方管内腔或焊接支座中,再通过侧向螺钉锁紧固定。这种轴插式结构相比平板式脚轮,在圆管支架、小型推车立柱和紧凑设备底座上更容易布置,占用底部平面空间小,装配时只需保证安装孔与轴径匹配,并控制插入深度,使转向轴承受压后仍能灵活回转。侧向紧定螺钉的位置在模型中也有体现,工程出图时应明确螺钉规格、锁紧面形式以及防松要求,防止设备推行过程中因振动导致脚轮与底座分离。

  设计思路上,该脚轮把承载、转向和安装三个功能分区布置得比较清晰:下部轮体负责滚动,中部叉架负责夹持和传力,上部回转轴与安装柱负责连接设备。轮架顶部的方块状连接座既增强了回转区域的局部刚性,也为安装轴提供了足够的同轴支撑长度;若该区域高度过小,转向时容易产生晃动,长期使用后会出现轴套磨损、转向卡滞等问题。轮体宽度和直径的比例偏向轻型万向轮定位,适合承载不大但要求移动轻便的场合,不宜直接用于重型铸件托盘或高冲击工况。

  在三维建模过程中,轮体与支架之间需要重点检查轮轴的同轴关系、轮体转动间隙以及叉架内侧间隙。轮体两侧与支架之间应保留合理间隙,避免涂装层、装配误差或异物进入后造成摩擦;同时间隙不能过大,否则轮体在横向推力下会明显窜动。转向轴线与轮体接地中心之间形成适当的偏距,这是万向轮能够自动回正、转向灵活的关键,建模时不能简单把回转轴放在轮面正中心,否则推行时方向稳定性会变差。

  外形尺寸校核时,要关注总高度、安装轴直径、插入长度、轮径、轮宽以及支架外形包络。设备底座设计阶段,应把脚轮最低点、回转半径和侧向摆动范围纳入干涉检查,尤其在四个脚轮同时布置时,要确认小车原地转向或斜向推行时,轮架不会与底脚、封板、刹车踏板或周边管线发生碰撞。若设备需要停放后保持稳定,还可在该结构基础上增加制动块或侧向顶紧机构,制动件应直接作用于轮面或轮轴区域,不能只依靠摩擦力限制安装轴转动。

  从使用维护角度看,轮轴和回转部位属于长期相对运动区域,结构上应预留润滑或采用自润滑衬套的设计空间。轮面材料需根据地面条件选择:环氧地坪优先选用软质聚氨酯,粗糙水泥地面可选用更耐磨的硬轮材料;若设备经常经过切屑、焊渣或油污区域,还要考虑轮面耐切割、耐油和易清理特性。整体模型结构简洁,接口明确,适合作为轻型移动设备底部行走机构的设计参考,也可在详细设计阶段进一步补充轴承、衬套、刹车件和安装底板等工程细节。
