32mm卡套管端连接结构三维设计

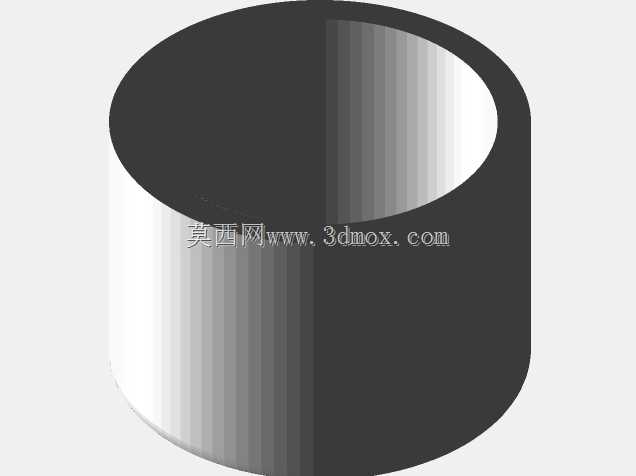

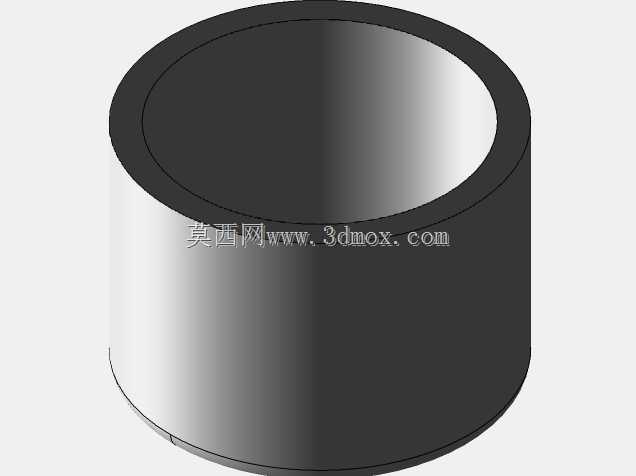

　　在民用给排水、小型化工流体输送、实验室气路搭建这类对管路连接精度有要求的场景里，卡套式管端部件是管路系统里最容易被忽略但直接决定密封可靠性的核心小件。很多刚入行的结构设计人员做管路布局时，往往只关注管径、流量参数，忽略管端连接段的结构细节，最后现场装配时出现卡套压合不到位、管路同轴度偏差导致渗漏，甚至试压时管端崩脱的问题，这类故障在低压流体输送场景里占管路故障的六成以上。这款32mm规格的卡套管端，就是针对外径32mm的硬质管路配套设计的连接基准件，整体采用空心圆柱式主体结构，没有多余的异形凸起，外圆柱面全程保持统一加工精度，内壁与对接管路的配合段预留了卡套压合的容置空间，端面做了微小的倒角处理，既可以避免装配时割伤卡套密封环，

　　也能在管路插接时起到导向作用，不会出现硬顶导致卡套移位的问题。从实际选型适配的角度说，这个管端的安装边界非常清晰，轴向安装长度完全匹配标准卡套套件的压合行程，径向最大轮廓就是自身的圆柱外径，不需要额外预留扳手操作的避让空间，因为这类卡套连接通常是预装后再整体接入管路，相邻管路的中心距只要大于管端外径2mm即可完成布局，不会出现相邻部件干涉的问题。做这个部件的三维建模时，最先要确认的是内壁配合面的尺寸公差，因为32mm是管路的公称外径，实际配合段的内径要比管路外径大0.1到0.15mm，这个间隙既可以保证管路顺利插入，又不会因为间隙过大导致卡套压合时偏斜；其次是卡套嵌入位置的环形槽深度，槽深过浅会导致卡套压合后凸出于管端内壁，

　　影响流体通行甚至刮擦管路内部输送的介质，槽深过深则会让卡套嵌入量不足，管路受轴向拉力时容易脱出。很多新手建模时会把管端的壁厚做的过薄，觉得只要能套住管路就行，实际上卡套压合时会对管端内壁产生持续的径向胀力，壁厚不足的话长期使用会出现管端微变形，导致密封失效，这款管端的壁厚设计充分考虑了压合时的应力分布，在卡套槽位置做了局部壁厚加强，既不会过多增加整体重量，又能承受压合和长期使用的应力。从应用场景延伸来看，这类管端不仅可以用在常规的流体管路里，在小型设备的框架结构连接里也能用到，比如用32mm圆管做设备防护栏、小型机架时，用这种卡套管端做对接，不需要焊接，现场装配效率比焊接高很多，而且拆卸方便，后期设备调整移位时可以重复拆装，

　　不会像焊接结构那样切割后无法复用。建模过程中还要注意端面的平面度要求，如果端面加工倾斜，压合卡套时会出现单侧压合过紧、另一侧压合量不足的问题，直接影响密封效果，所以三维模型里端面的平面度公差要标注在0.05mm以内，外圆柱面和内孔的同轴度公差控制在0.08mm以内，才能保证后续加工出来的零件满足装配要求。另外，管端的外表面不需要做特殊的防滑结构，因为卡套的压合力是作用在内部的，外表面只需要保持光滑即可，避免装配时和相邻部件产生剐蹭。很多人做这类小零件的三维模型时，会忽略边缘的毛刺处理结构，实际上所有锐边都要做0.2mm的倒钝处理，不仅是为了装配时不划伤操作人员，也是为了避免锐边在应力作用下产生微裂纹，延长零件的使用寿命。在管路系统的整体布局里，这种管端属于标准化的连接单元，建模时把配合尺寸做准确，后续装配时就可以直接调用，不需要每次都重新核对尺寸，能大幅提升管路设计的效率，也能减少现场装配的出错率。
