适配多管径光学瞄准镜安装固定支架

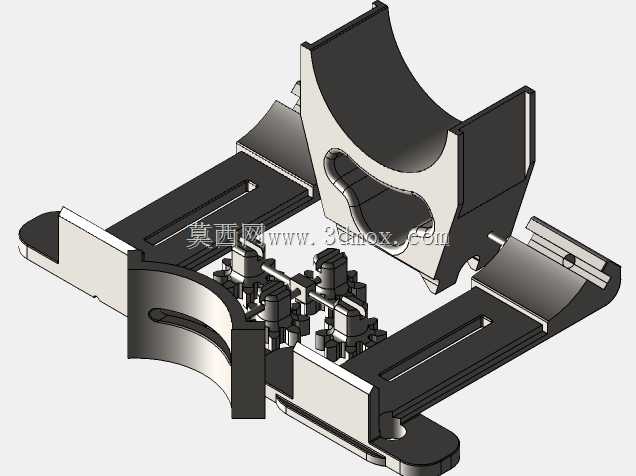

　　在轻武器光学配件改装、民用观测设备架设这类场景里，管径适配性差、安装后光轴偏移、受震动后紧固件松脱一直是困扰使用者的常见问题，这款光学支架的设计，正是瞄准这类实际使用痛点做的结构优化。不同于市面上常见的分体式压块支架需要额外加装防松钢丝的设计，这款支架在轨道配合段做了下凸的卡合结构，安装时轨道部分会自然施加向下的预紧力，把光学器件牢牢压合在支架的承托弧面上，不需要额外在紧固件侧加装防松安全线，简化了安装步骤的同时，也避免了防松钢丝剐蹭镜身、干扰调节旋钮的问题。

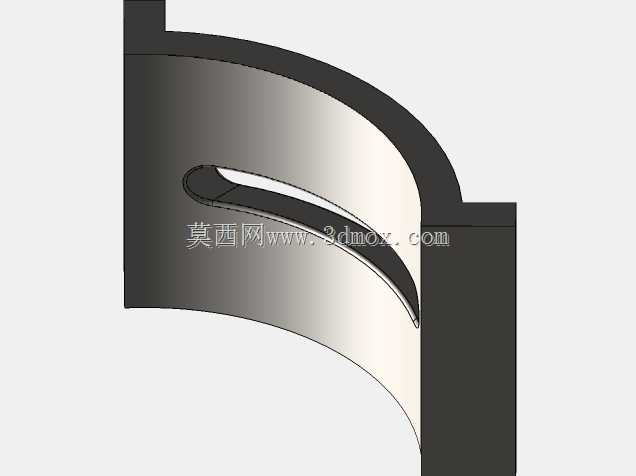

　　从安装边界来看，这款支架的承托弧面做了两组适配尺寸，分别对应34mm和30mm两种主流的光学镜管外径，其中30mm管径的适配不需要额外增加变径衬套，直接靠弧面的公差配合就能实现抱紧，适配市面上绝大多数红点瞄准镜、低倍率速瞄的安装需求。紧固件部分统一采用10-32规格的英制螺纹，配套的十字螺栓为不锈钢材质，抗锈蚀能力强，能适应户外潮湿、多扬尘的使用环境，螺栓的沉头深度做了精准控制，拧紧后螺栓头不会突出支架表面，避免勾挂携行装具。

　　设计阶段做结构受力校核时，重点考虑了后坐力冲击下的结构强度，主体材料选用激光烧结成型的6Al4V钛合金，这种材料的比强度高，相同结构强度下重量比铝合金支架低30%左右，不会过多增加搭载设备的前端负重，避免出现头重脚轻影响握持平衡的问题。支架与安装导轨的配合面做了细微的防滑齿纹，齿纹的间距和深度和标准皮卡汀尼导轨的卡槽完全匹配，安装时不需要反复调整位置，卡入导轨后拧紧紧固件就能实现零位固定，反复拆装后的重复定位精度能控制在0.5MOA以内，不需要每次拆装后重新校正瞄准点。

　　从实际使用的细节来看，支架的镜身接触弧面做了0.2mm的微弧氧化防滑层，不会像硬质金属接触面那样在镜身表面留下压痕，同时弧面的边缘做了R1.5的圆角过渡，安装时不会刮伤镜身的阳极氧化层。紧固件的拧紧力矩做了明确的适配区间，10-32规格的不锈钢螺栓推荐拧紧力矩为2.2N·m，这个力矩下既能保证足够的抱紧力，不会因为后坐震动出现镜身滑动，也不会因为力矩过大夹裂镜身或者导致螺纹滑牙。支架的整体外形做了切角处理，所有外露的棱边都做了倒角，没有尖锐的凸起，在紧急操作或者携行过程中不会划伤手部，也不会勾挂衣物或者装具的织带。

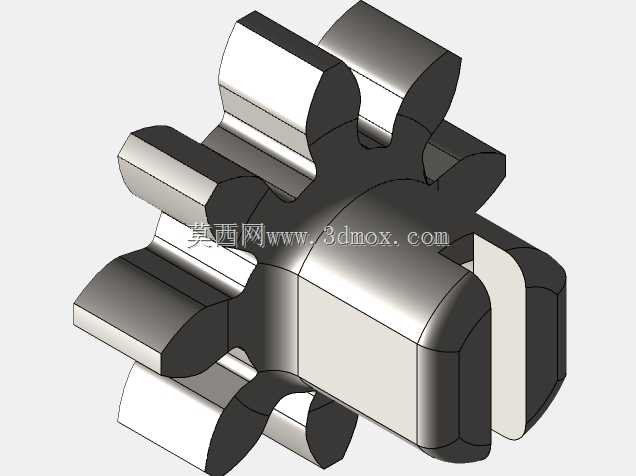

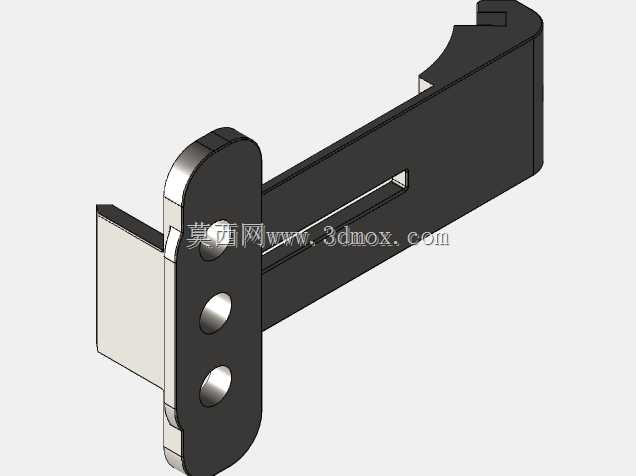

　　在结构集成度上，这款支架把安装附件的功能直接整合到了主体结构上，紧固件本身的齿轮状头部可以直接配合简易工具拧紧，不需要额外搭配专用的扳手，在野外没有专用工具的情况下，用硬币或者弹壳边缘就能完成紧固件的松紧操作，大幅提升了应急场景下的拆装效率。支架的整体宽度控制在42mm以内，安装后不会遮挡瞄准镜的物镜或者目镜视野，也不会和侧面安装的战术灯、激光指示器产生位置干涉，留给周边配件的安装余量充足。针对不同设备的安装高度差，支架的承托面到导轨安装面的高度做了优化，搭配常见的机械瞄具使用时，能实现同轴瞄准，不需要额外加装增高座，减少了安装环节的配件堆叠，整体结构更紧凑，受力传递路径更短，抗冲击性能也更好。
