织带自锁式齿轮耦合夹持机构

项目分类:通用机械零部件 发布时间:2024-08-22 ID:766014
  • 织带自锁式齿轮耦合夹持机构
  • 织带自锁式齿轮耦合夹持机构
  • 织带自锁式齿轮耦合夹持机构
  • 织带自锁式齿轮耦合夹持机构
  • 织带自锁式齿轮耦合夹持机构
  • 织带自锁式齿轮耦合夹持机构
  • 织带自锁式齿轮耦合夹持机构

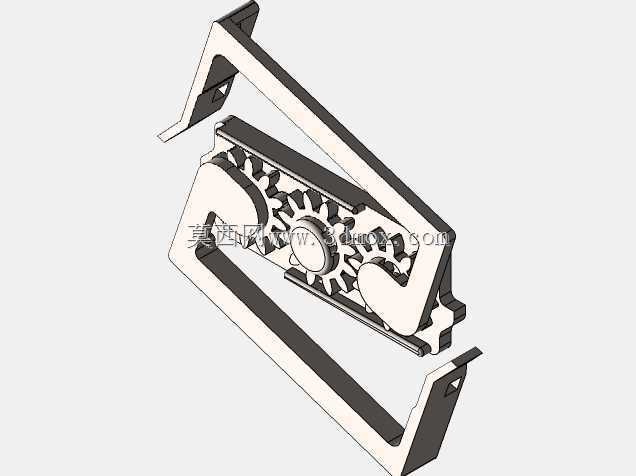

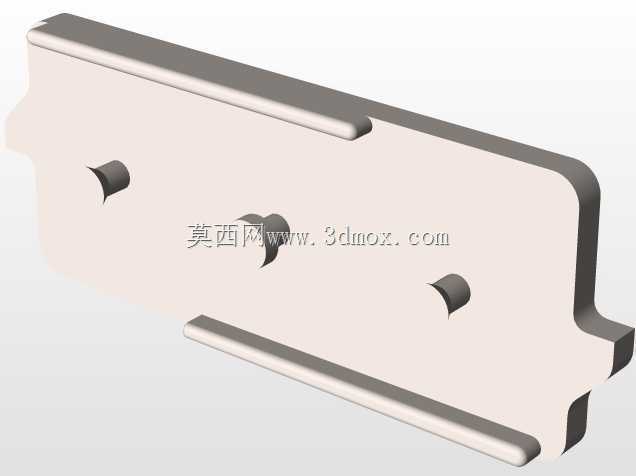

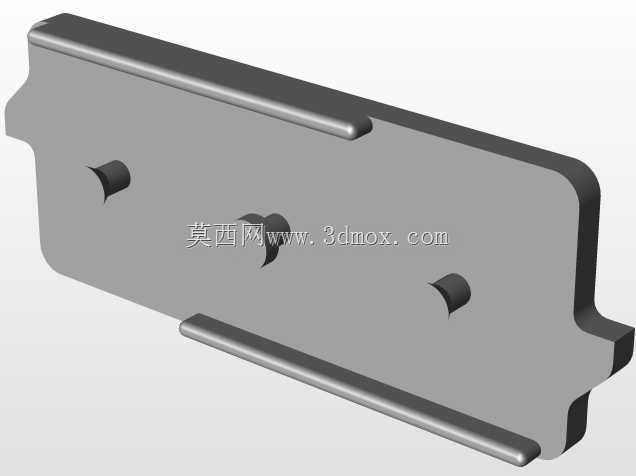

  这套耦合夹持结构的核心使用场景,是需要快速连接两片柔性织带、同时要求连接后具备冗余锁止与防松脱能力的轻载装夹工位,常见于户外装具快装、轻型工装束紧、3D打印定制功能件的DIY装配场景,整套结构不需要额外紧固件,依靠自身几何啮合完成锁止,装配后不需要工具即可完成织带的对接与拆解。从结构布局来看,整套构件采用双侧对称的框架式腹板作为承载主体,顶部腹板相对安装基准面做了10度的偏置设计,这个偏置角度不是随意选取的:如果偏置角过小,织带穿入后锁止齿的压合行程不足,受拉力时容易出现织带滑移脱开;如果偏置角过大,腹板的悬臂长度会随之增加,打印成型后悬臂位置容易出现翘曲变形,同时织带穿入的阻力会大幅提升,手动操作时很难把织带推到锁止位。

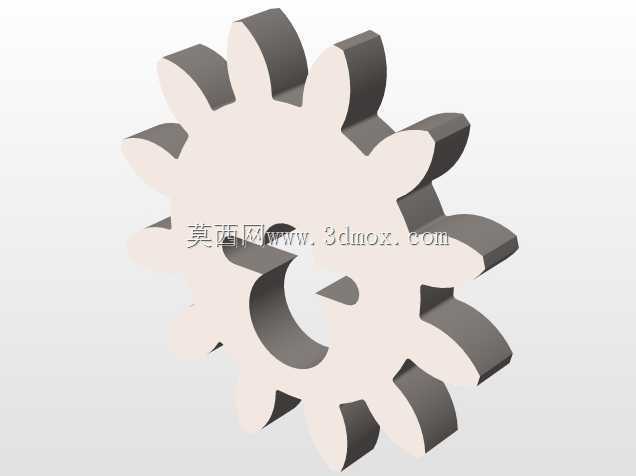

  10度的偏置刚好在锁止压紧力和操作阻力之间取得平衡,同时两侧腹板向外伸展的布局,给织带穿入预留了足够的操作空间,不需要额外扩宽入口导角就能顺利把织带端头送入啮合区。结构中部集成了一组渐开线直齿传动轮系,这组齿轮不是用来传递动力,而是作为双侧锁止摆块的同步联动构件:当织带从两侧入口向内推入时,织带表面的摩擦力会带动两侧摆块同步绕转轴转动,摆块上的棘齿会立刻压合在织带表面,织带受向外的拉力越大,棘齿的压合力就越强,实现自锁功能。齿轮的作用是保证左右两侧摆块的转动角度完全同步,不会出现一侧锁止、另一侧未压合的偏载情况,避免织带单侧受力滑脱。早期的基础版本结构里,齿轮围栏的定位直径存在偏差,

  乙醚侧(即快拆解锁侧)的齿轮轴孔直径和配合轴径存在微小不同心,装配后齿轮转动卡滞,反复动作几次就会出现摆块不同步的问题;优化后的版本修正了轴孔的同轴度公差,同时把锁止面的接合齿数量做了增加,原来的锁止面只有3个啮合齿,织带受偏拉力时齿面压强集中,容易把织带表面割伤,新增接合齿之后,锁止力均匀分布在更多接触点上,单位面积压强降低,既不会切伤织带,也能在织带表面有少量污渍、轻微磨损的情况下依然保持足够的锁止摩擦力。整个结构的安装边界非常紧凑,双侧腹板的外侧轮廓没有突出的安装耳,整体轮廓适配6Al4V钛合金薄板的加工余量,当然针对桌面3D打印场景,PLA、PETG材料也可以直接成型,不需要支撑:所有悬空的齿轮轮廓、

  摆块转轴位置都做了自支撑角度设计,腹板上的镂空槽既减轻了整体重量,也给打印时的耗材收缩预留了变形余量,不会因为大面积实心截面导致冷却后零件翘曲。零件的所有配合面都预留了0.2mm的活动间隙,齿轮啮合侧隙控制在0.15mm左右,既不会因为间隙过大出现联动晃量,也不会因为打印耗材的挤出膨胀导致齿轮转不动。织带的穿入通道做了渐变导角,入口处宽度比织带标称宽度大1.2mm,向内逐渐收窄到和织带宽度过渡配合,织带穿入时不会出现卡边,到位后织带两侧被通道侧壁限位,不会左右窜动。解锁操作只需要按压外侧的解锁摆臂,摆臂带动齿轮反向转动,把两侧锁止棘齿抬离织带表面,就可以直接把织带抽出,不需要抠动细小的卡扣,戴劳保手套也可以顺利操作。整套结构没有弹性件,所有锁止力都来自几何自锁和织带自身的摩擦力,不存在金属弹簧疲劳失效的问题,长期反复使用也不会出现锁止力衰减,适合需要频繁拆装束紧的工位使用。
