激光测量系统可调节网络摄像头安装支架

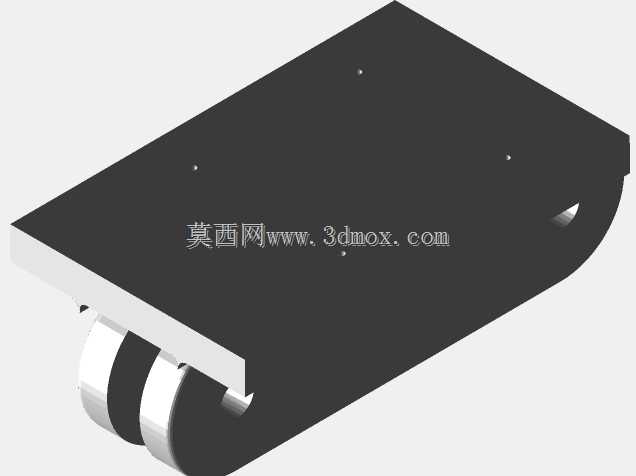

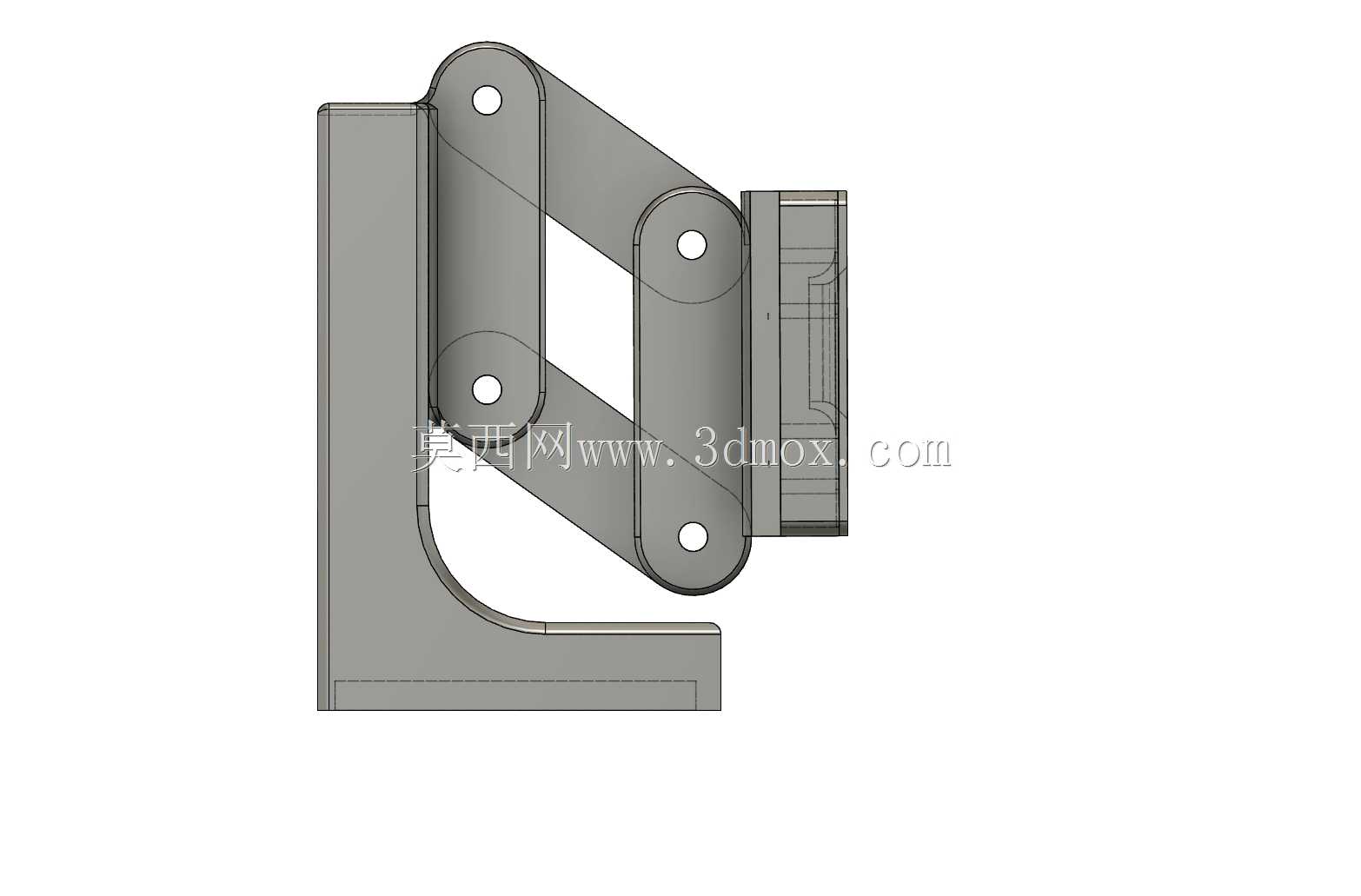

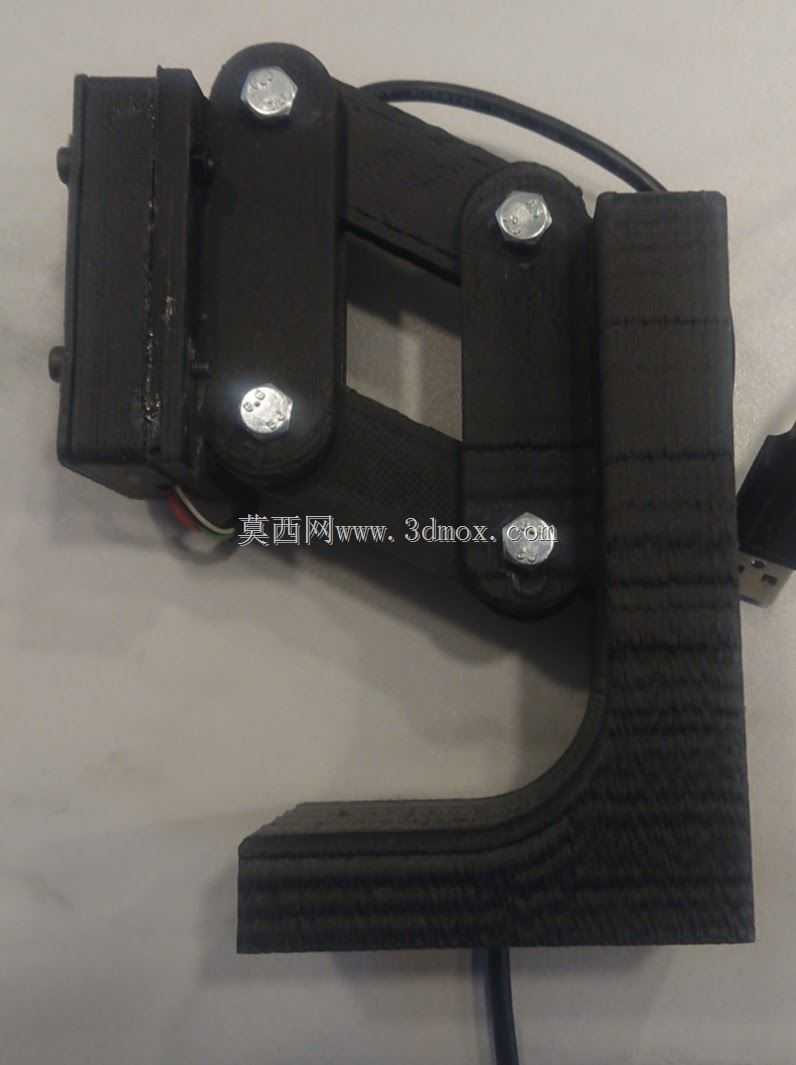

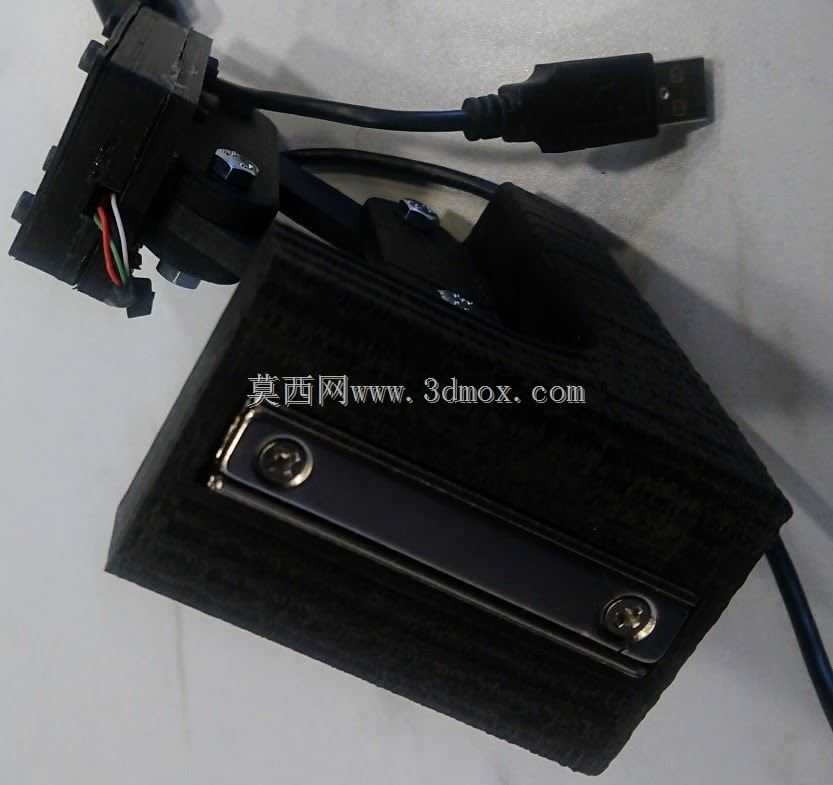

　　在精密加工、工件表面修磨这类对微米级平面度有要求的作业场景中，视觉定位与激光测量的配套安装精度，直接决定了最终的加工检测效果，这款摄像头支架正是为低成本激光测量系统的视觉组件搭载而设计。从实际使用逻辑出发，支架采用铰接式连杆结构实现角度调节，可根据测量工位的实际视野需求，灵活调整摄像头的俯仰角度，确保摄像头光轴与激光测量光路精准匹配，避免因安装角度偏差带来的测量误差，适配不同高度、不同幅面的工件检测需求。底座部分预留了磁铁安装槽位，可适配规格为60x13.5x5mm的标准磁铁，依靠磁吸力实现快速装夹固定，无需在工作台面额外打孔攻丝，既可以固定在钢制机床工作台、工装平台表面，也能根据测量点位的变化快速移位调整，

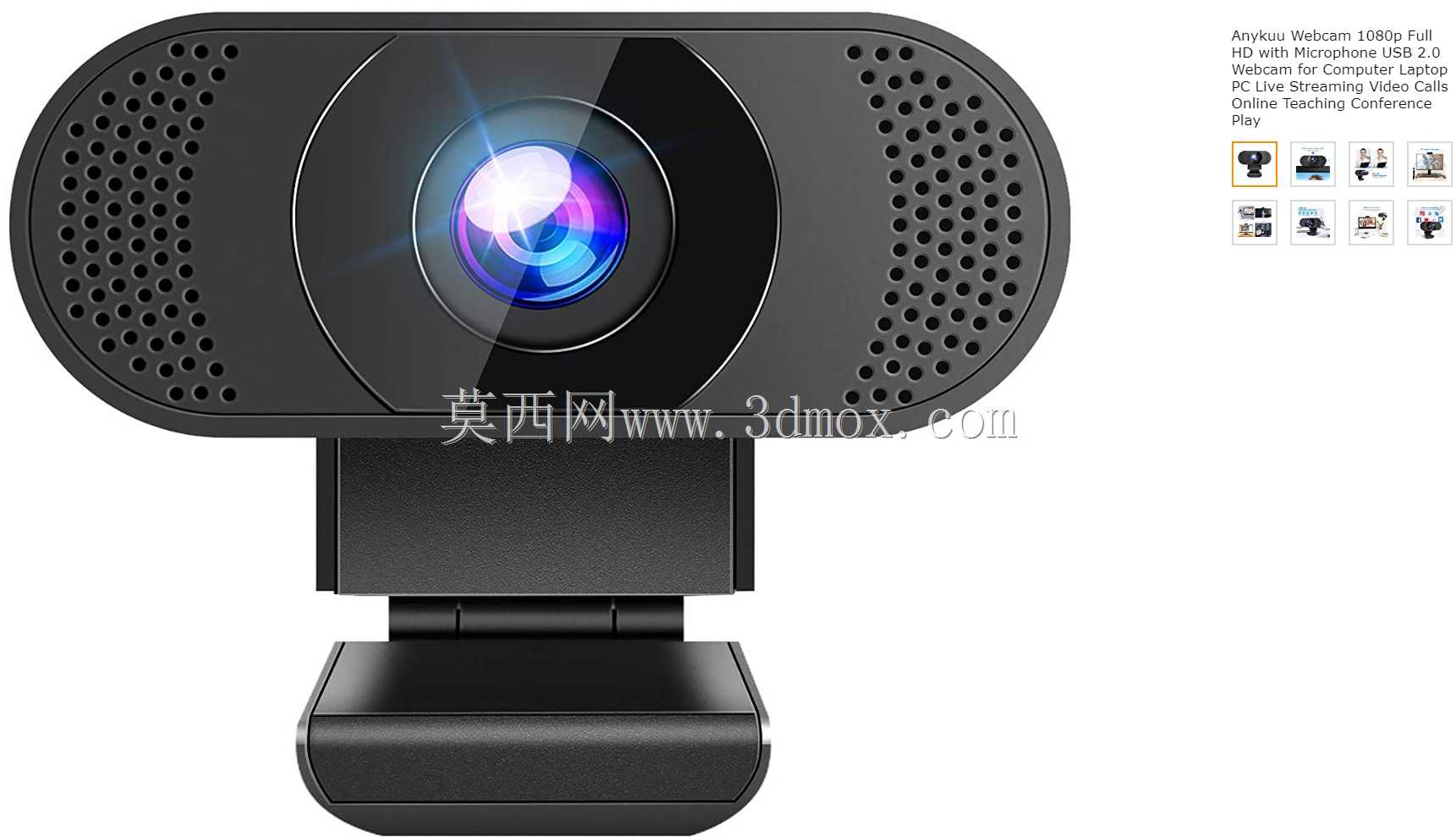

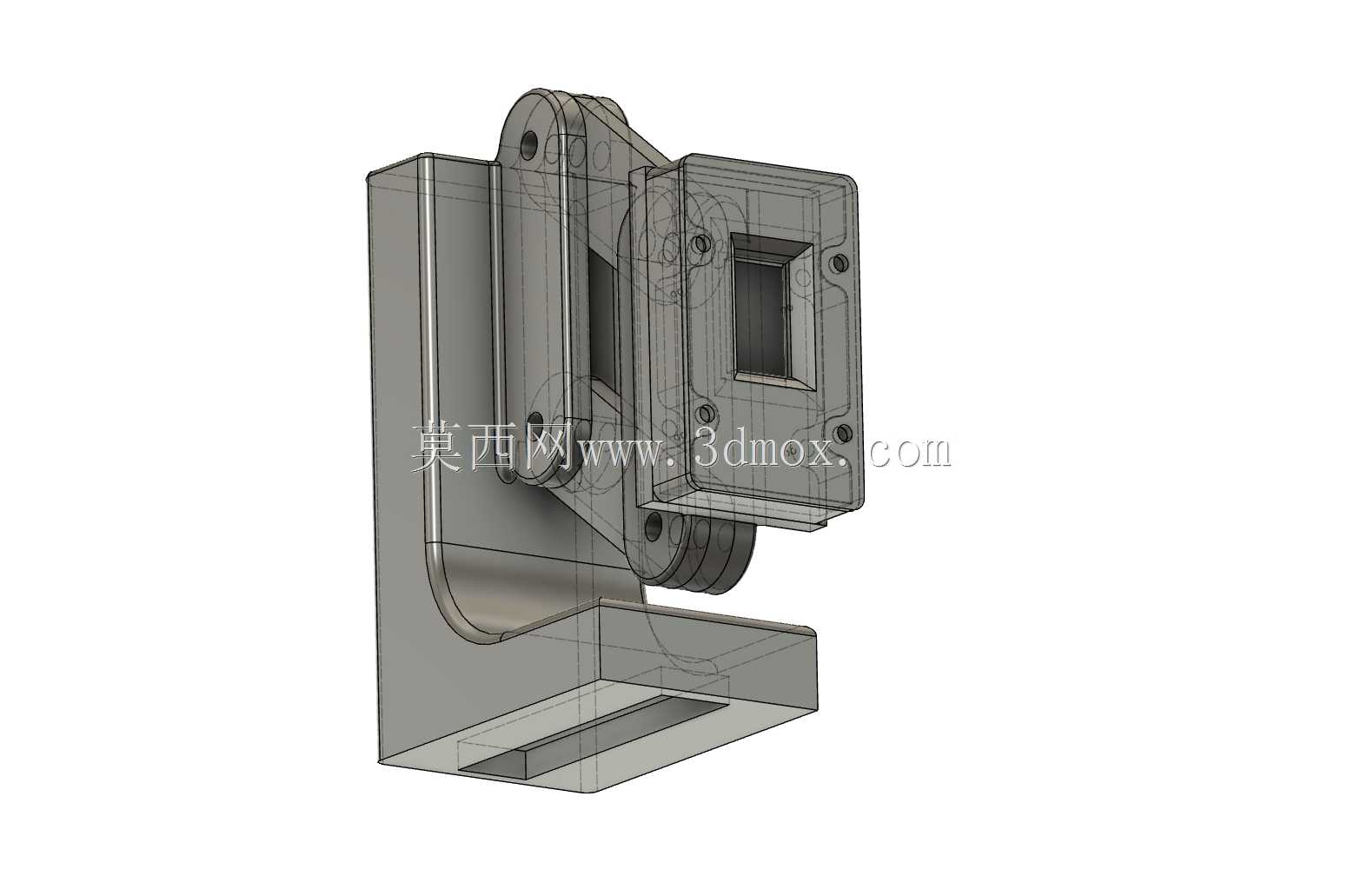

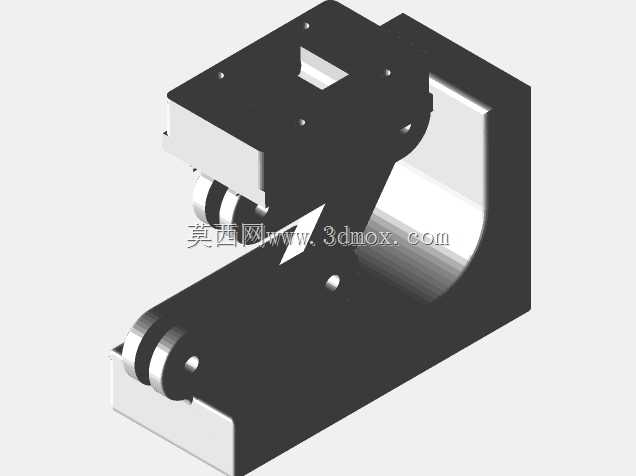

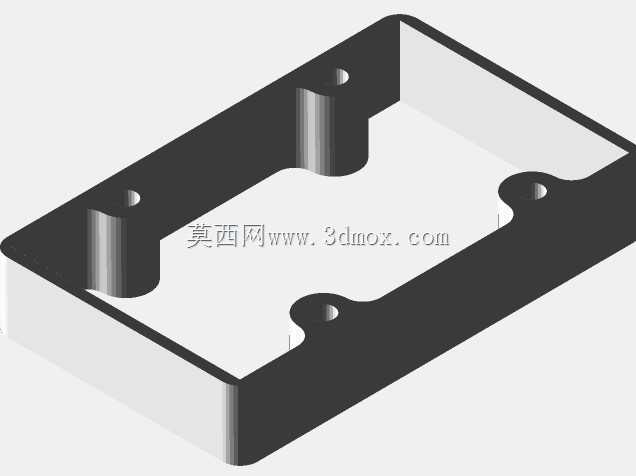

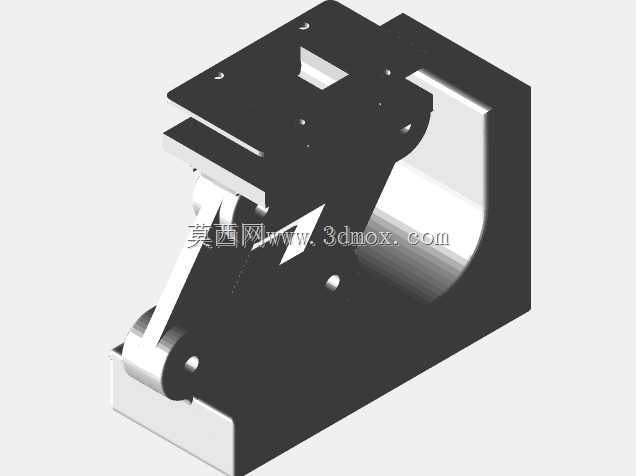

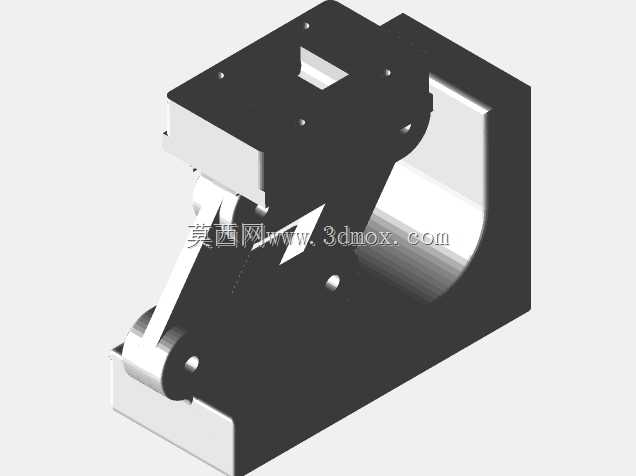

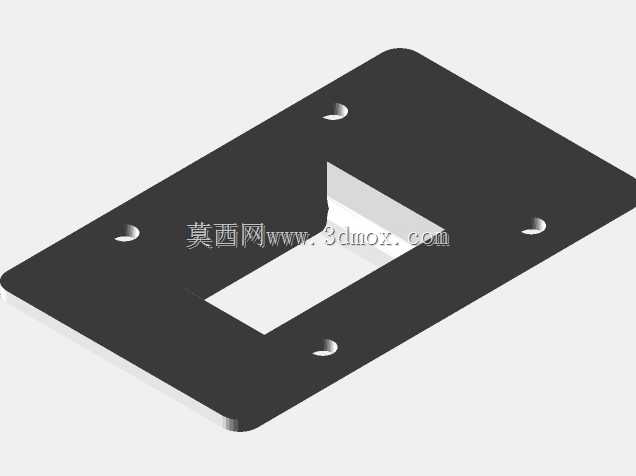

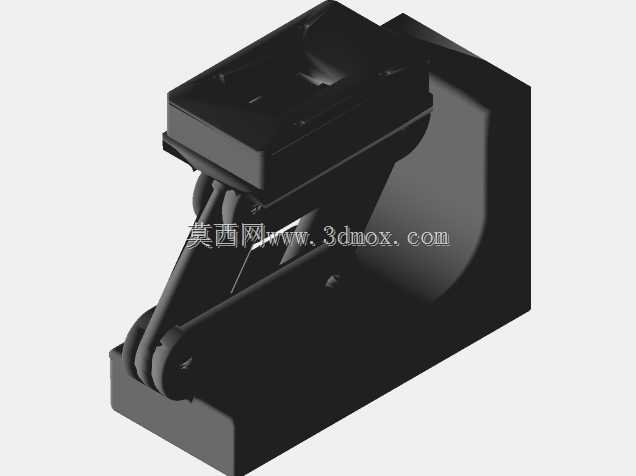

　　大幅缩短工位调整的准备时间。支架上部的摄像头安装位采用框型承载结构，安装面预留对应螺丝孔位，可通过M5、M3规格的标准螺钉直接固定网络摄像头模块，安装时可根据摄像头的实际外形尺寸调整锁紧位置，保证摄像头安装后无松动偏移，避免设备运行过程中的振动导致成像模糊、测量基准偏移。整个支架采用模块化的结构设计，各铰接位置通过销轴连接，转动阻尼适中，调整到目标角度后可保持位置稳定，不会因自身重力发生角度滑移，同时模块化的拆分结构也方便使用者根据自身使用的摄像头型号、现场安装空间的限制，对局部结构进行调整修改，比如更换不同长度的支撑连杆、调整安装座的开孔位置，适配更多非标准的使用场景。从安装边界来看，支架整体结构紧凑，底座占用的安装空间较小，

　　不会过多占用工作台面的操作区域，铰接结构的转动行程覆盖了常规激光测量所需的俯仰角度范围，无需额外加装延长结构即可满足大部分平面度检测、工件轮廓扫描的视野调整需求。在实际的研磨刮研作业中，将该支架搭配激光测量模块、网络摄像头固定在工位旁，可实时采集工件表面的激光标线图像，通过视觉算法判断表面的平面度误差，引导操作人员进行精准的研磨刮研作业，最终实现几微米级的平面度控制效果，相比传统的接触式测量方式，这种非接触的视觉测量搭配可调支架的方案，成本更低，部署更灵活，既可以用于小型机加工工位的临时测量，也可以集成到小型自动化检测设备中作为视觉组件的固定结构。支架的结构受力经过合理分配，铰接点的位置设置避开了应力集中区域，

　　长期反复调整角度也不会出现结构变形，支撑连杆的截面尺寸经过优化，在保证结构刚性的前提下尽可能减轻整体重量，配合磁吸底座的吸附力，即使在有轻微振动的磨削加工工位，也能保持摄像头位置稳定，不会出现成像抖动的问题。安装座的框型设计既可以承托摄像头底部，也能对摄像头的侧面进行限位，避免摄像头在调整角度过程中从安装位滑落，所有螺丝孔位的位置都经过适配性设计，兼容市面上常见的通用型网络摄像头安装孔距，无需额外加工转接板即可完成装配。
