3D打印J头热端硅胶套铸造模具结构

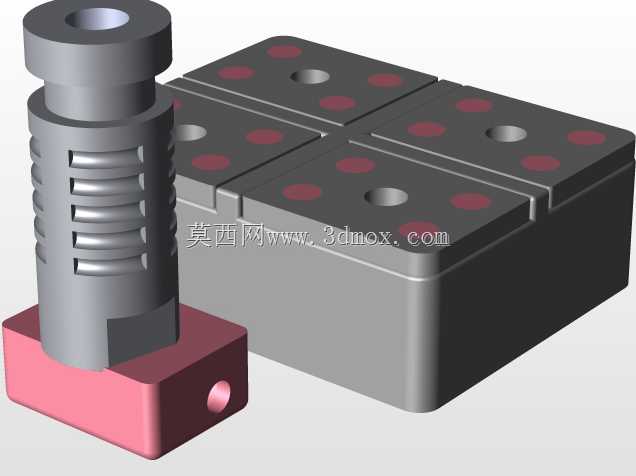

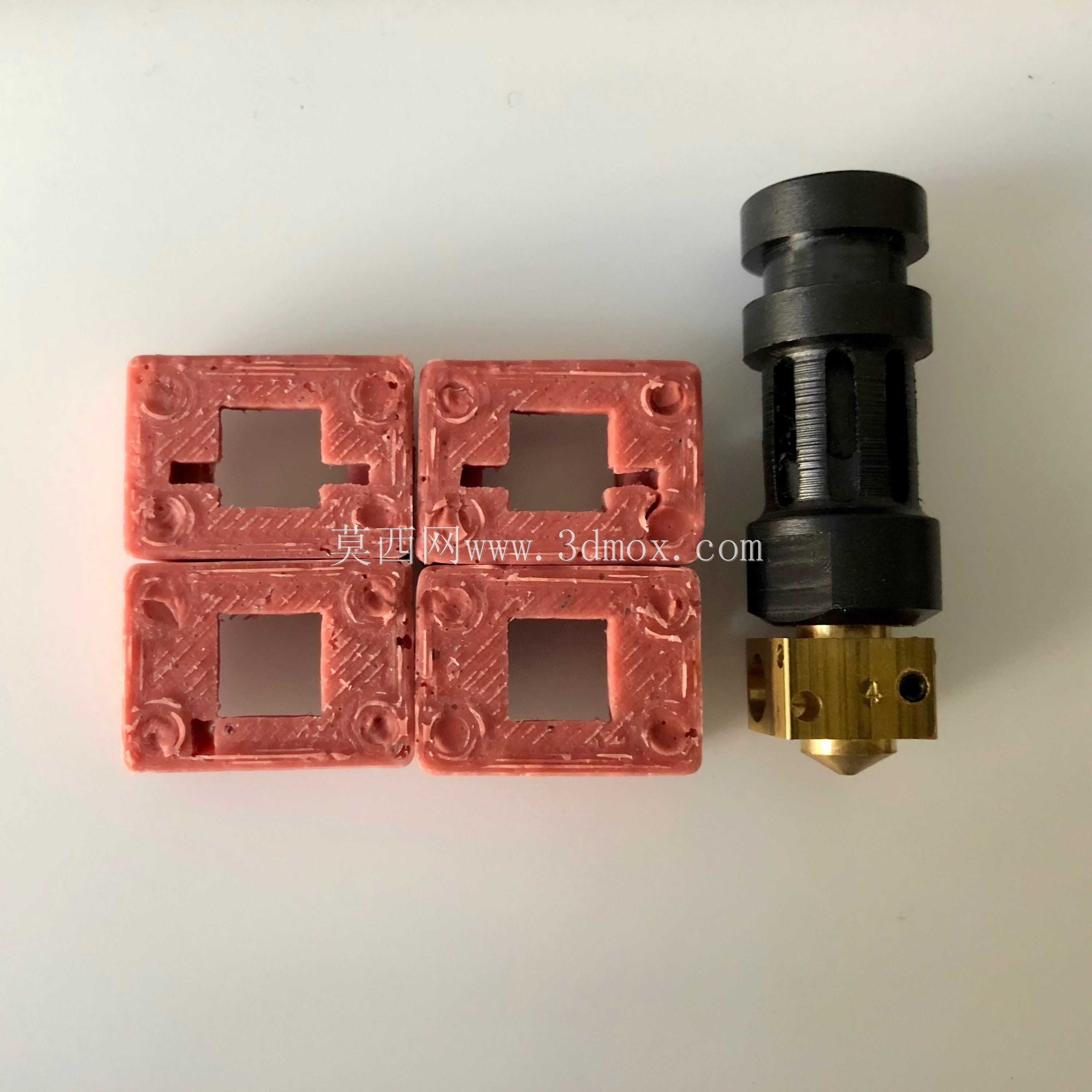

　　在桌面级FDM3D打印设备的运维与改装场景中，挤出头热端的硅胶隔热套是直接影响热端温度稳定性、减少热量向散热段传导损耗的关键小部件，这类硅胶套以往多依赖成品采购，适配不同版本J头热端时经常出现贴合度不足、切口位置偏移导致热敏电阻或加热棒安装干涉的问题，这套铸造模具正是为了让一线3D打印运维人员、改装玩家能够自主小批量浇筑适配特定版本J头热端的硅胶套而设计，解决成品配件适配性差、小批量定制成本高的痛点。从模具的实际功能来看，这套模腔结构覆盖了目前主流的几款J头热端适配需求：既可以成型带双侧加热棒筒位的硅胶套，支持从热端左侧或右侧进4mm规格加热棒、也支持右侧进2x1规格加热棒的布局，同时预留了无热敏电阻线切口的通用J头2版本模腔，

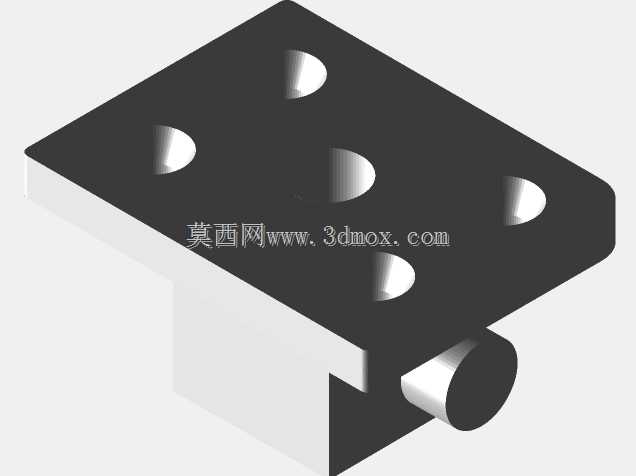

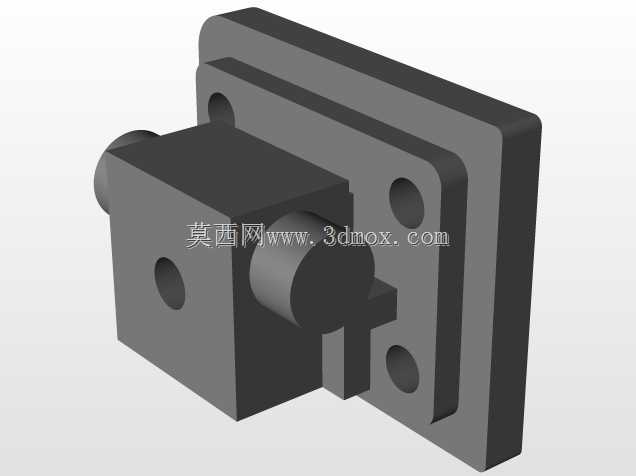

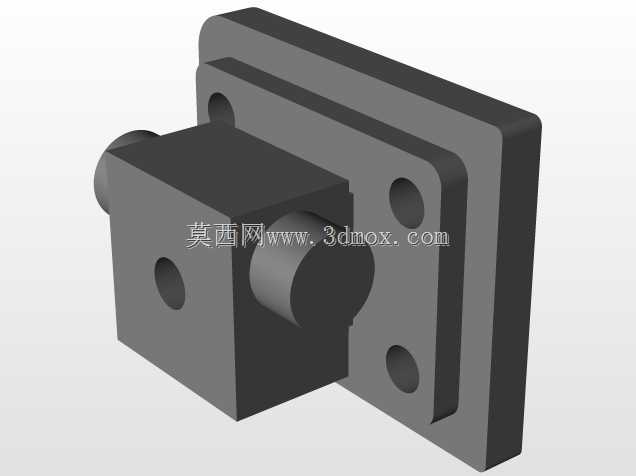

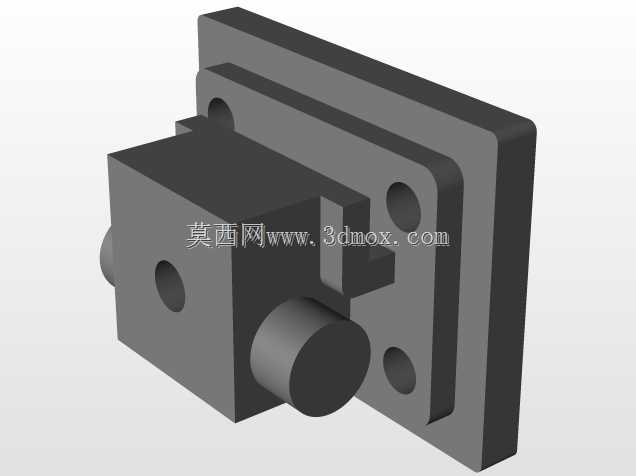

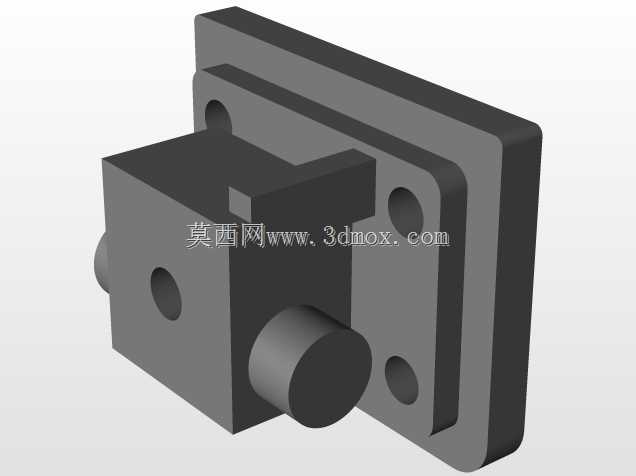

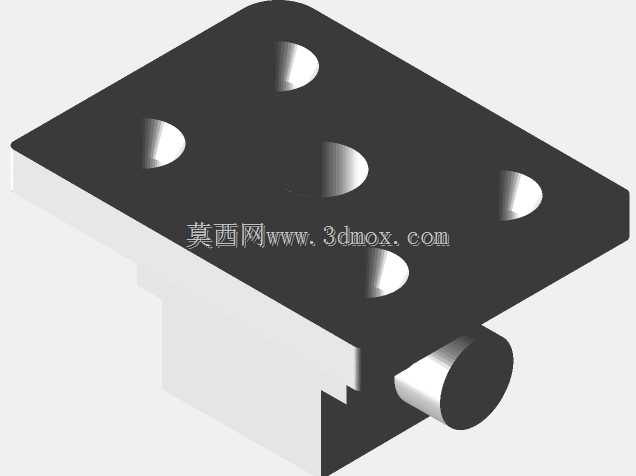

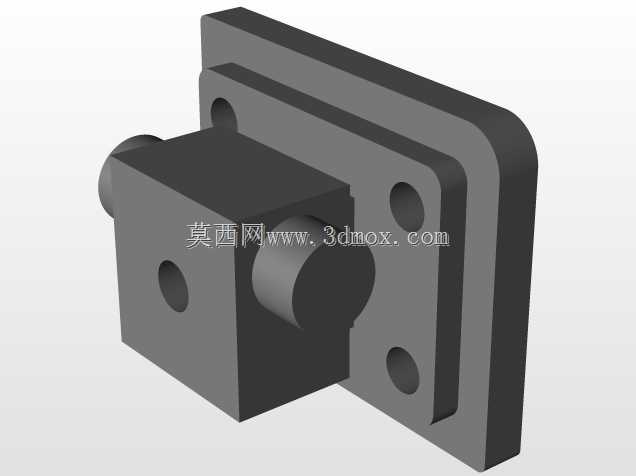

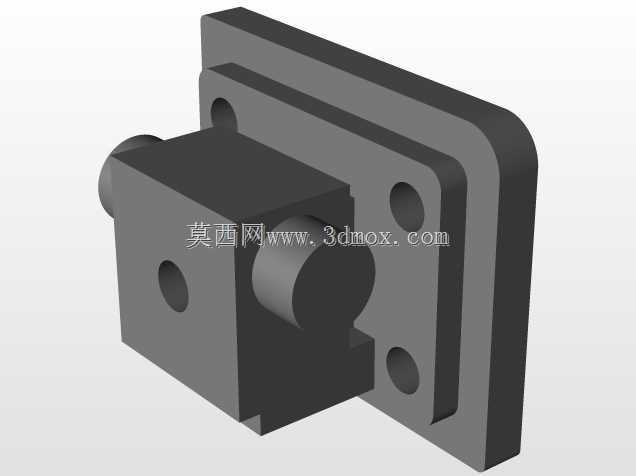

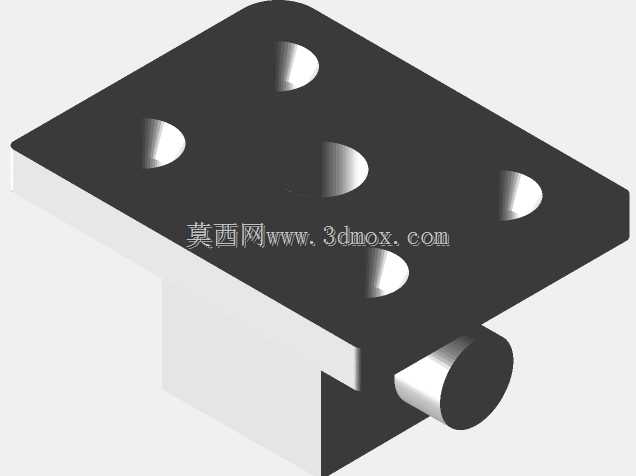

　　带加热器与热敏电阻侧切口的通用J-Head MK V3版本模腔，带加热器的通用J-Head MK8版本模腔，还附带了轴向热敏电阻切口的适配结构，另外单独设计了硅套管的成型腔，以及混合硅铸造滑料用的小杯成型位，一套模具就能覆盖绝大多数常用J头热端的硅胶套浇筑需求，不需要针对不同版本热端单独开模，大幅降低了自主制作硅胶套的工装成本。从设计思路上看，这套模具采用了分体式模腔布局，上模板为带定位孔的平板结构，四个均匀分布的定位孔用于合模时的对位校准，避免合模偏移导致硅胶套壁厚不均、成型错位的问题，侧方伸出的圆柱结构为浇筑流道的入口，浇筑时调配好的双组份有机硅材料从该流道注入模腔，排气槽顺着模腔边缘分布，

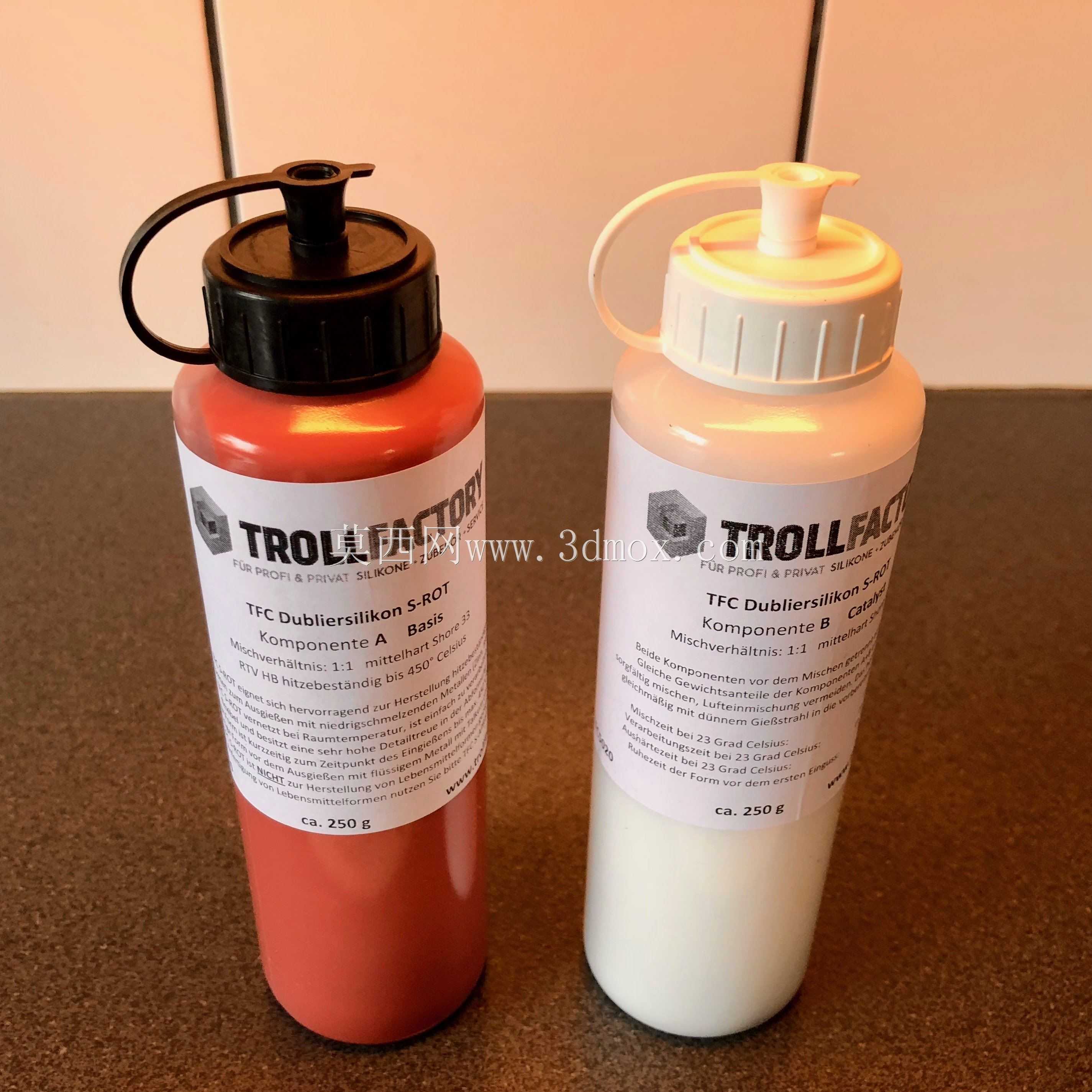

　　能够避免浇筑过程中模腔内残留气泡导致成型后的硅胶套出现缺料、砂眼的问题，影响隔热效果与装配贴合度。模具的安装边界设计充分考虑了桌面级制作的场景，不需要配套大型压铸或注模设备，只需要在合模后用标准紧固件锁紧即可完成浇筑准备：配套的紧固件全部采用市面通用的标准件，包括M3x20mm规格螺钉、配套的DIN9021标准M3垫圈、M3规格黄铜铜插，以及用于开模时取出成型件的M4x50mm螺钉，所有紧固件都不需要单独定制，普通五金渠道就能采购，降低了模具的使用门槛。在实际使用时，操作人员只需要按照配比将两种有机硅组分各取11g，在配套的小杯内充分混合均匀，总混合量控制在22g左右即可满足单次浇筑的用料需求，避免材料浪费；

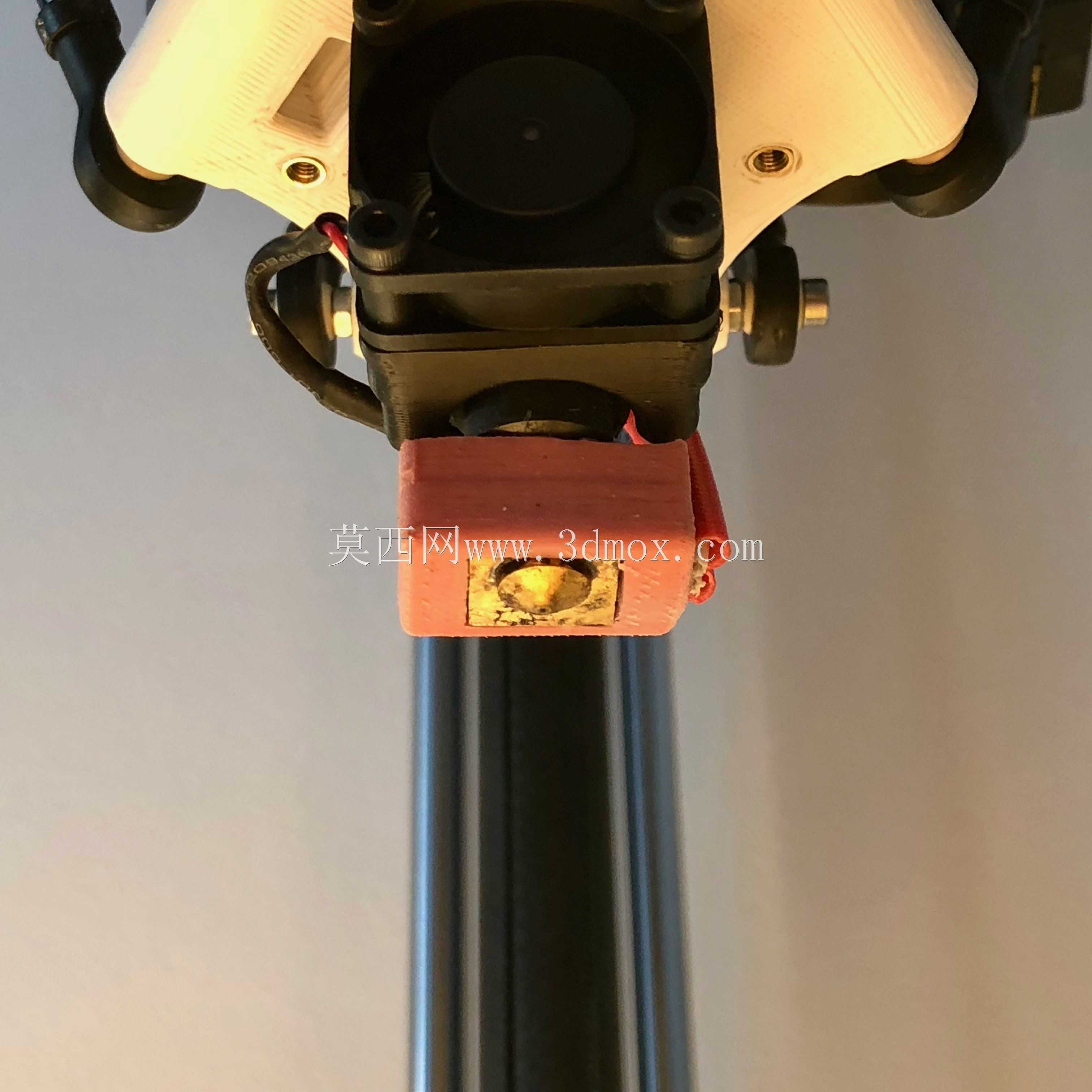

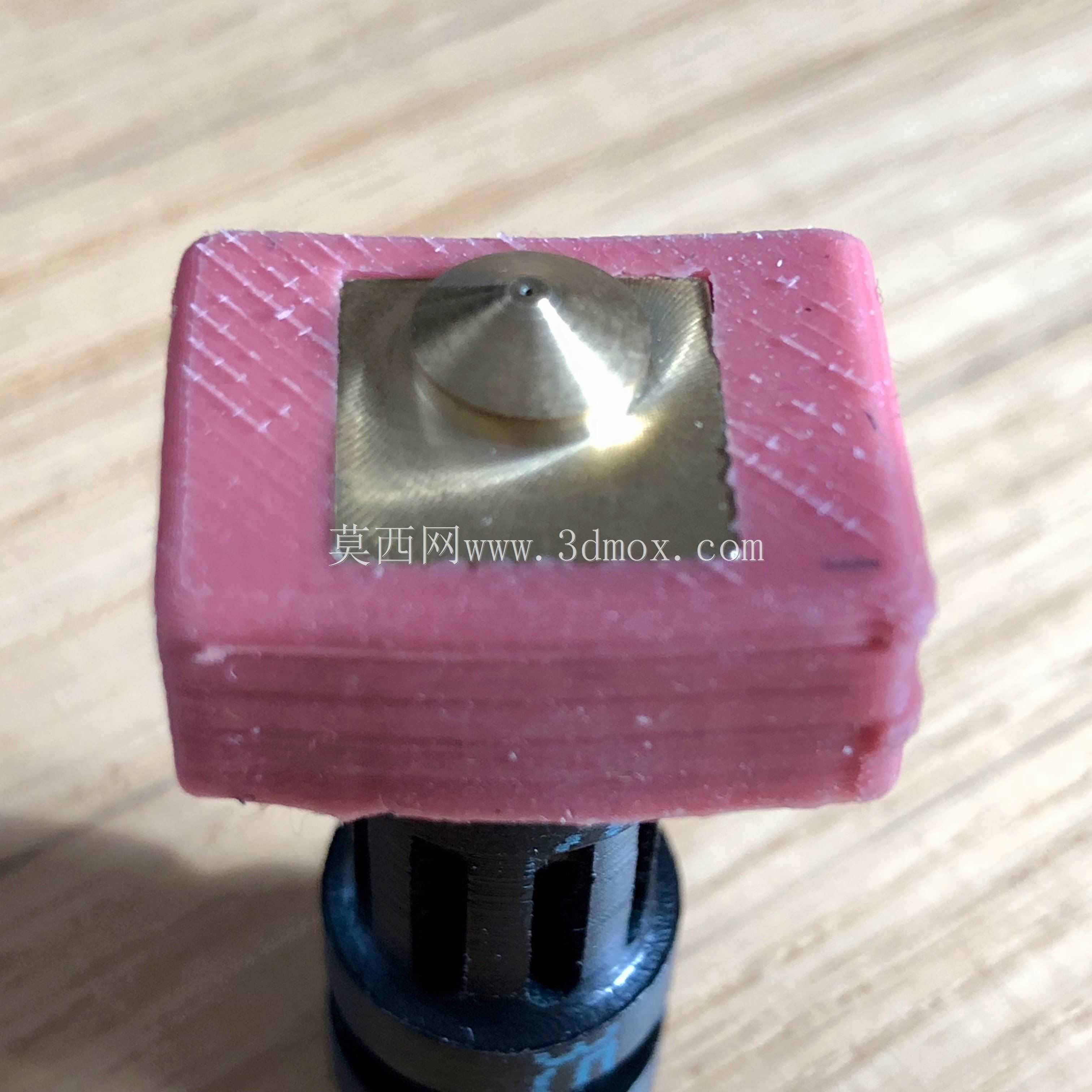

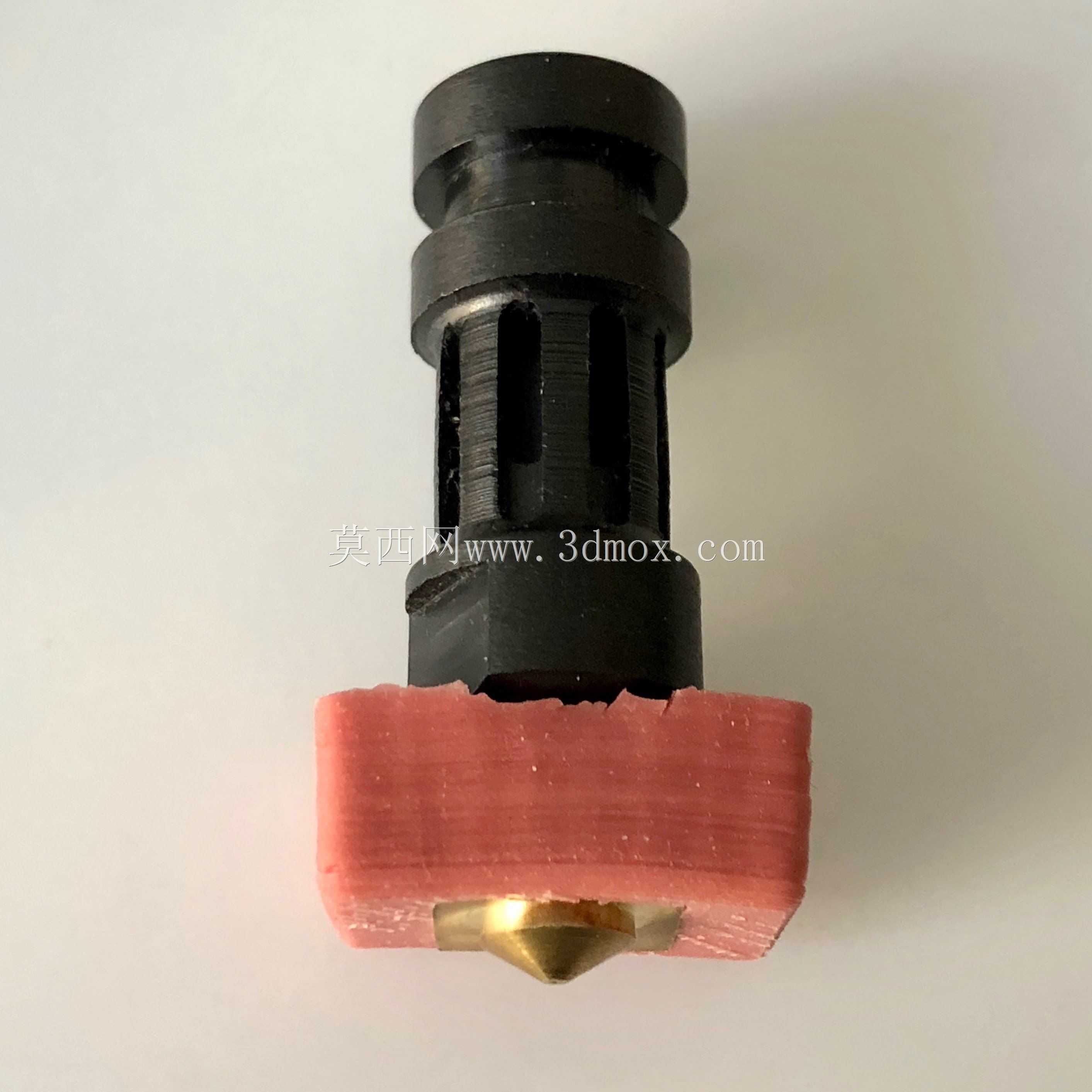

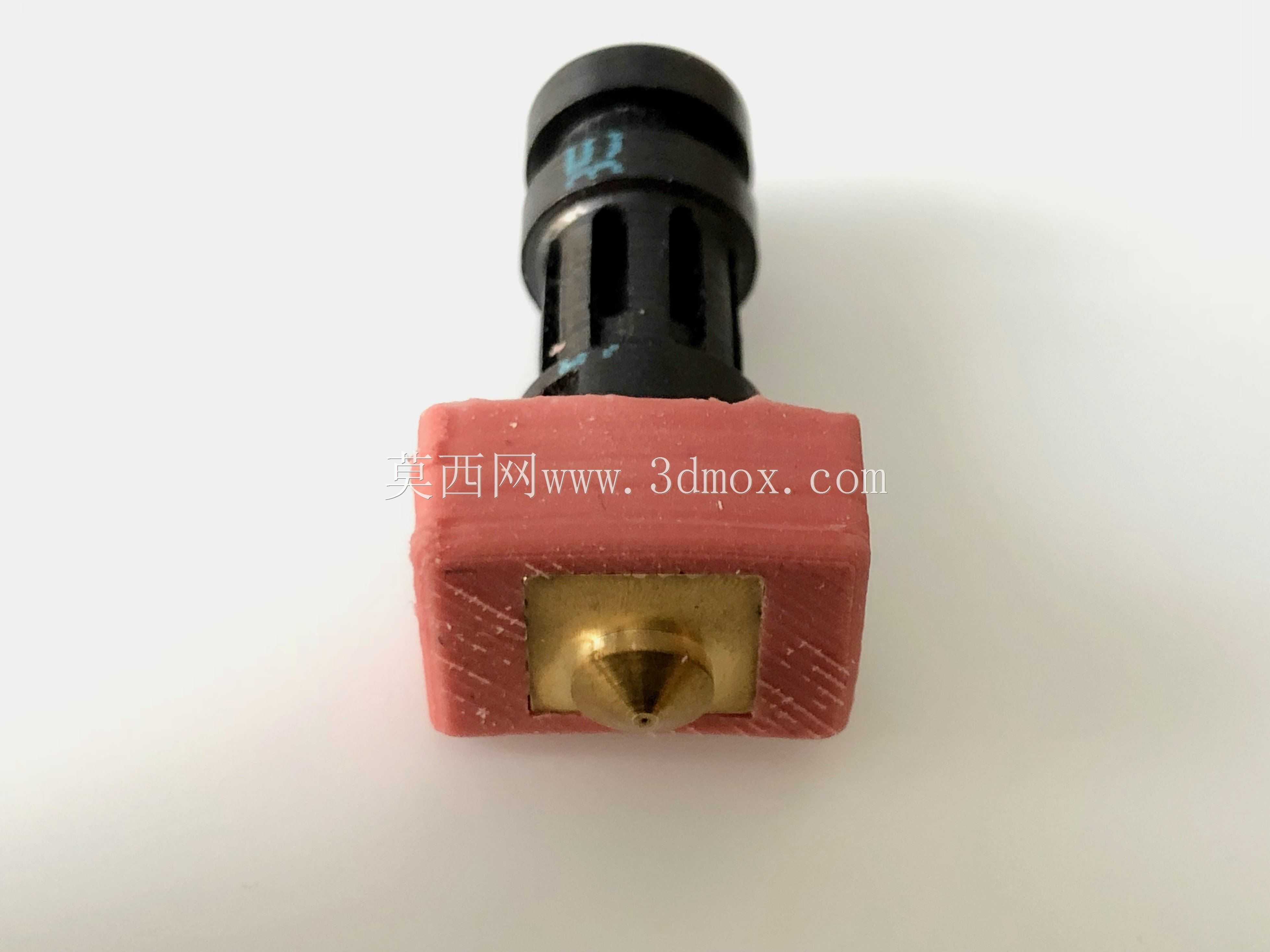

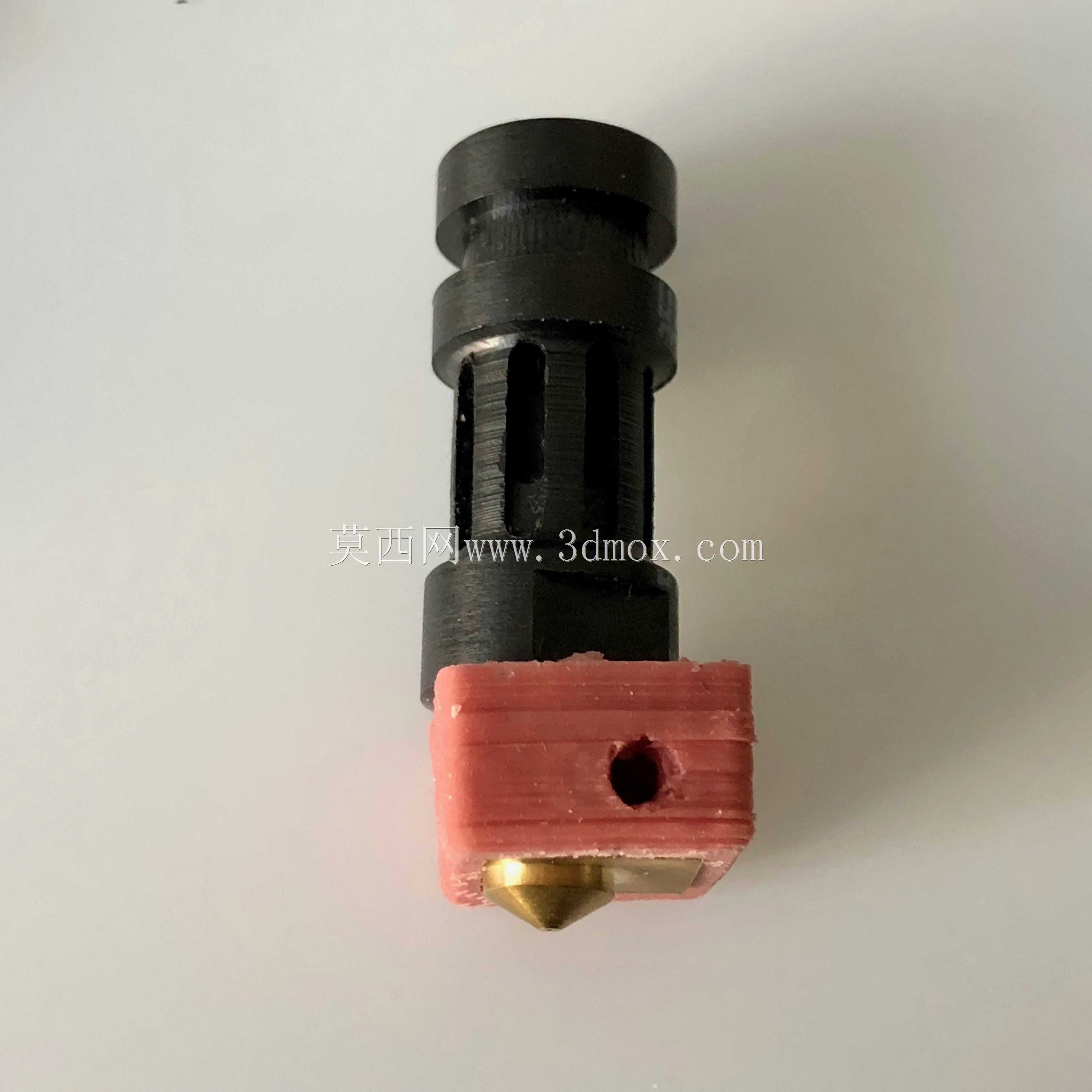

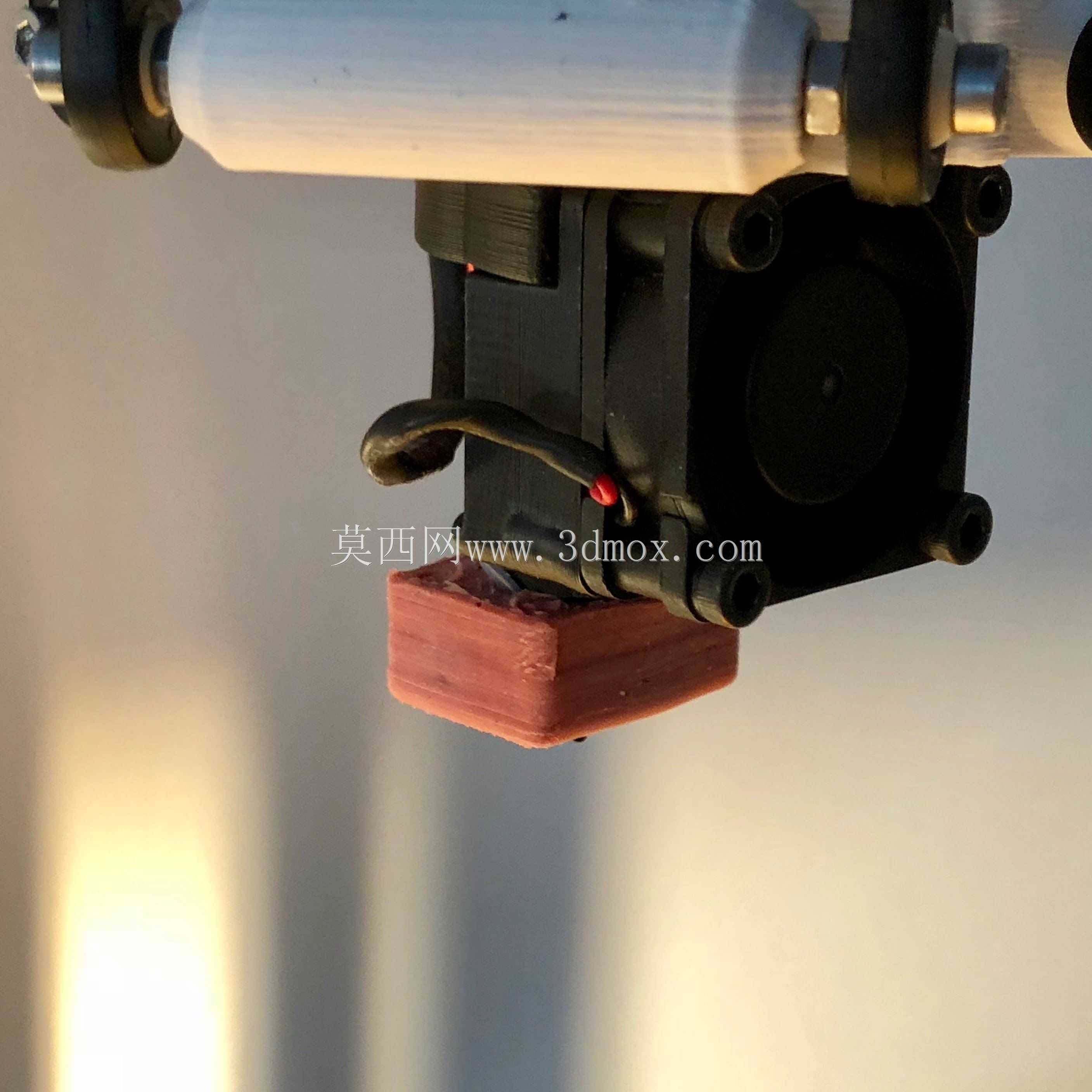

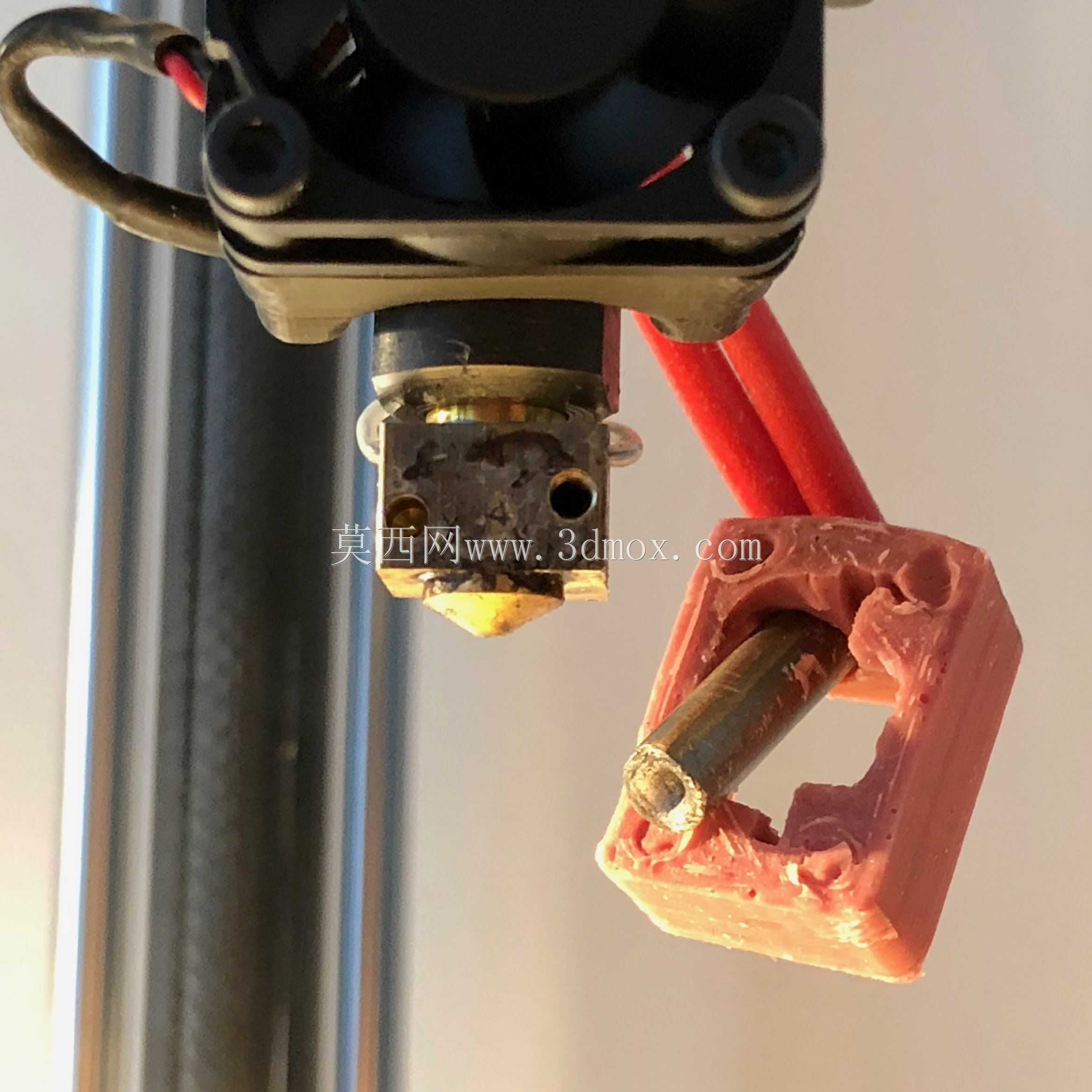

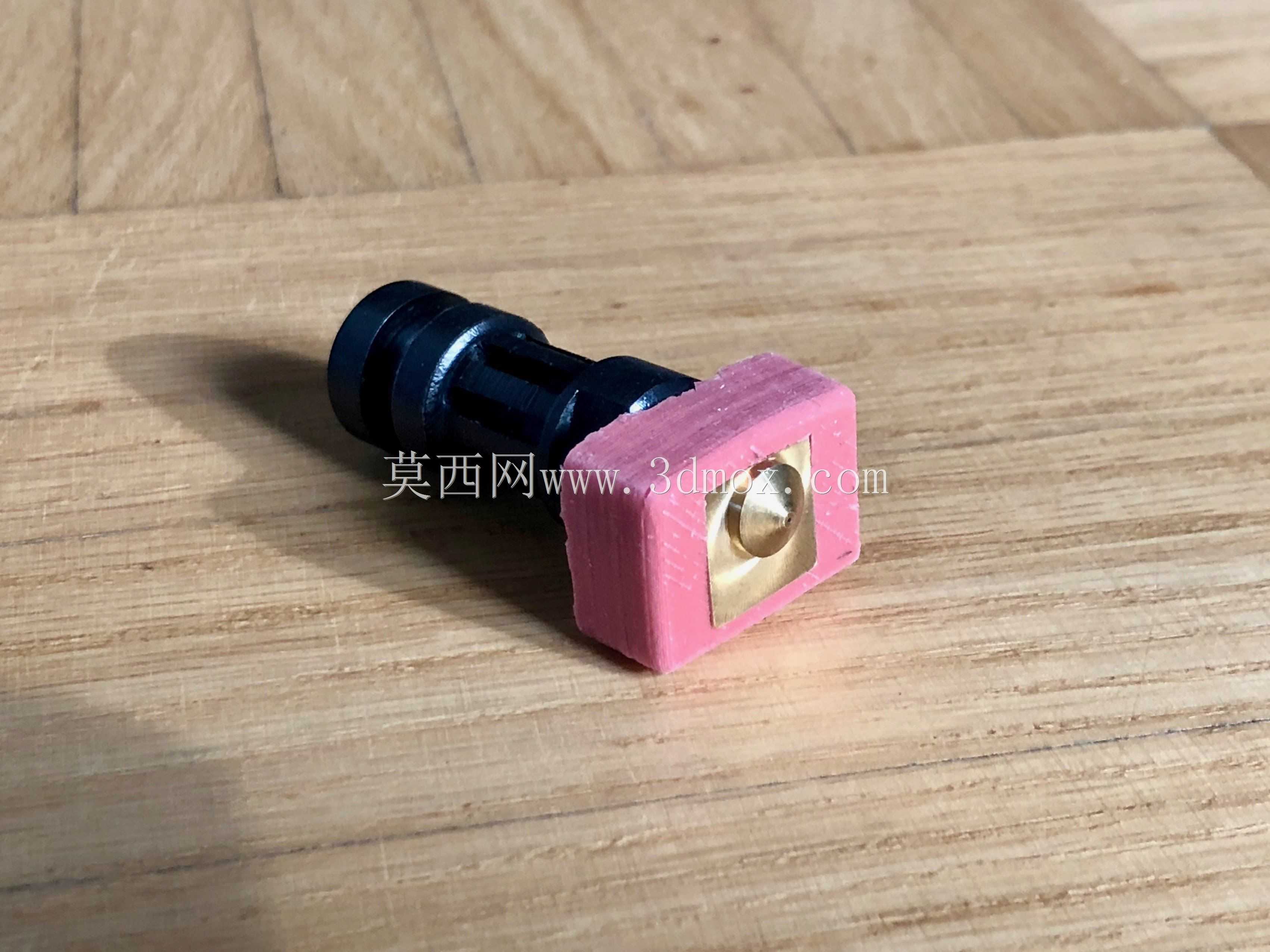

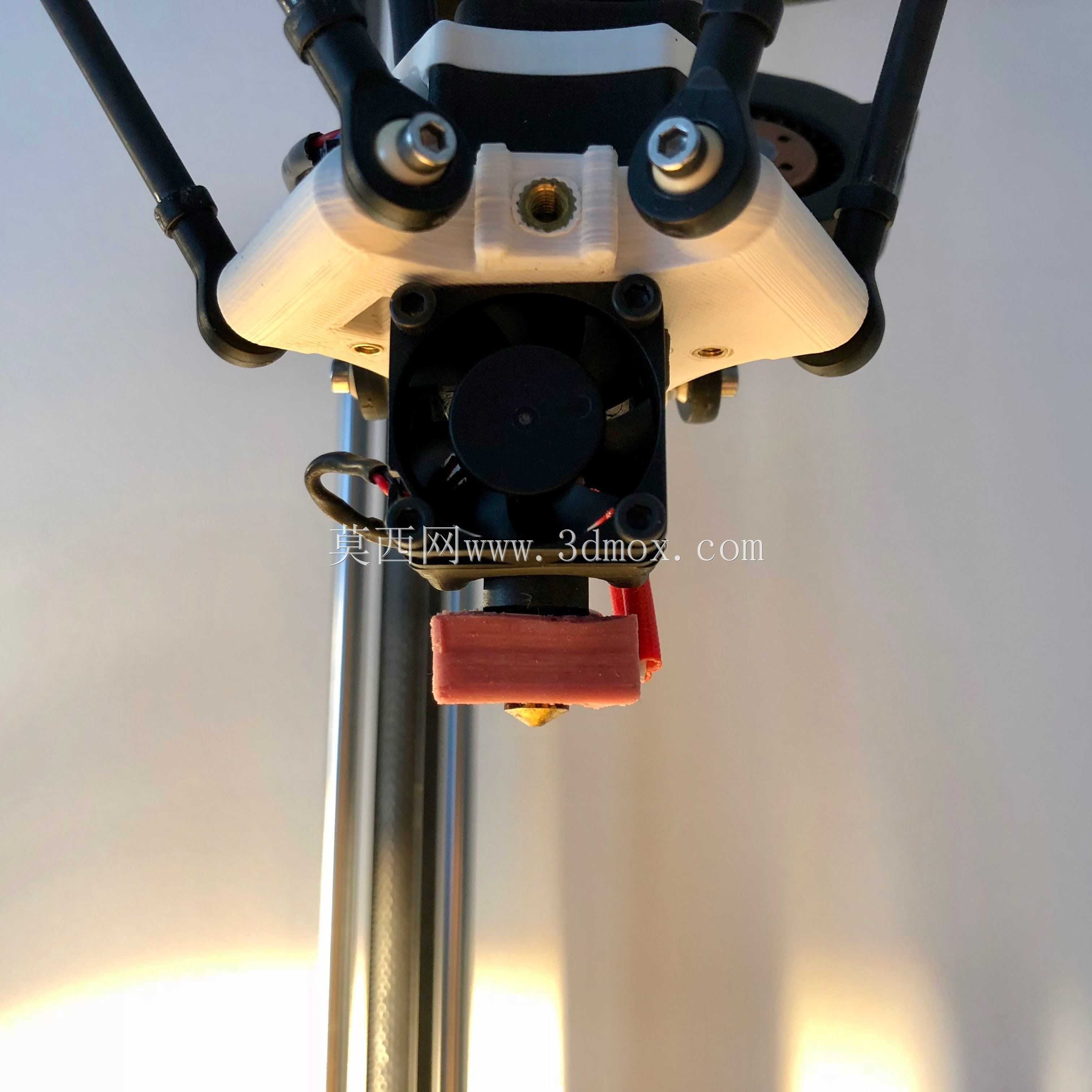

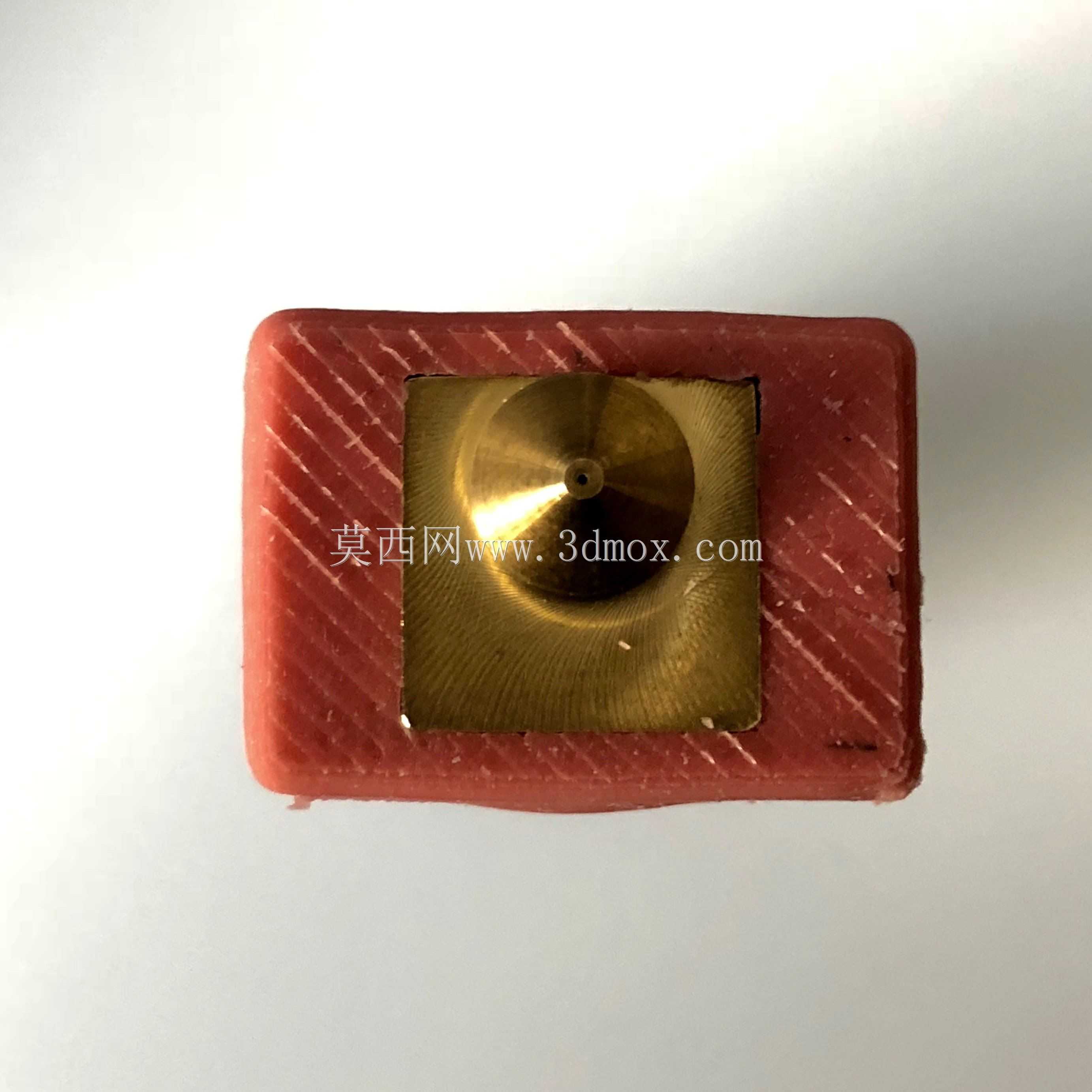

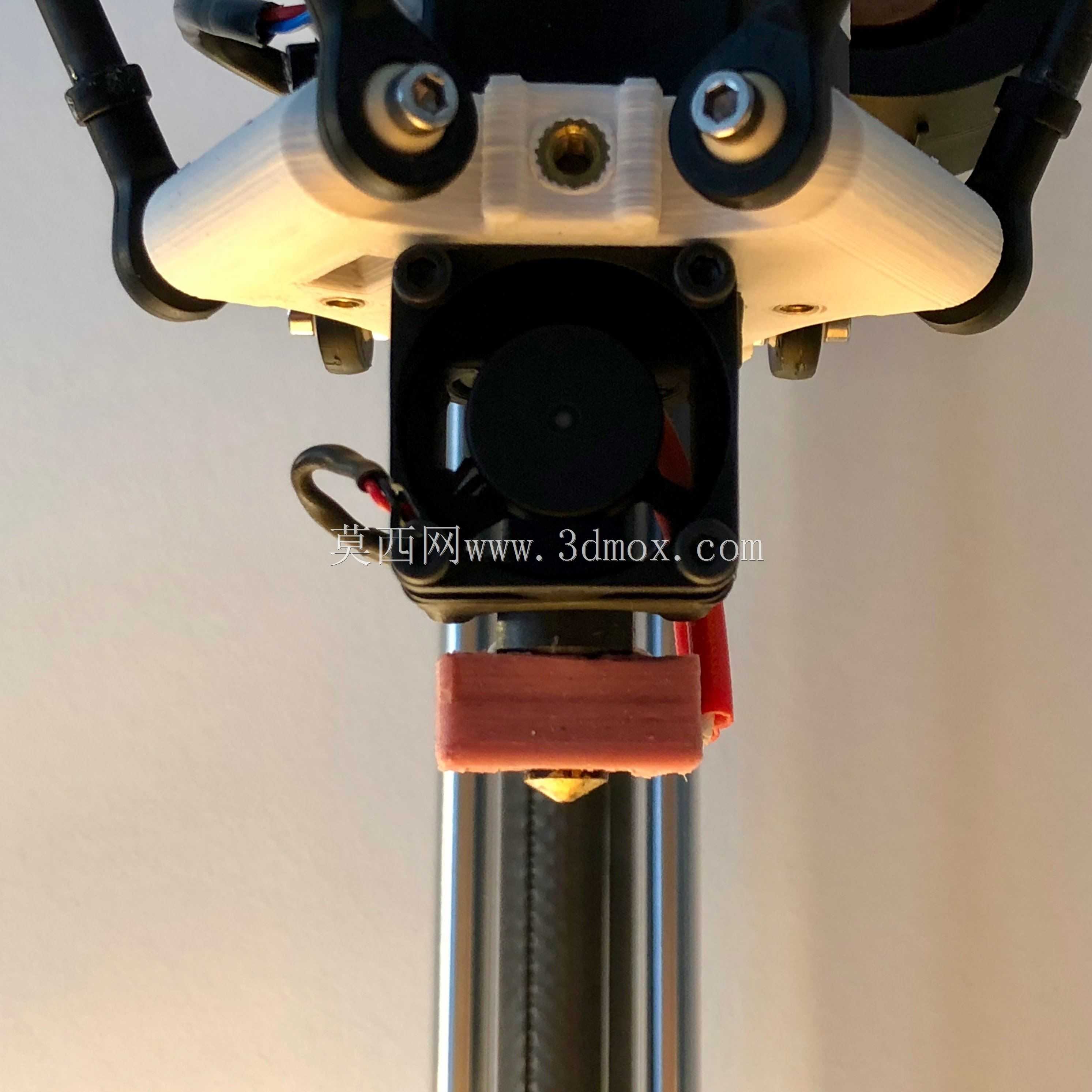

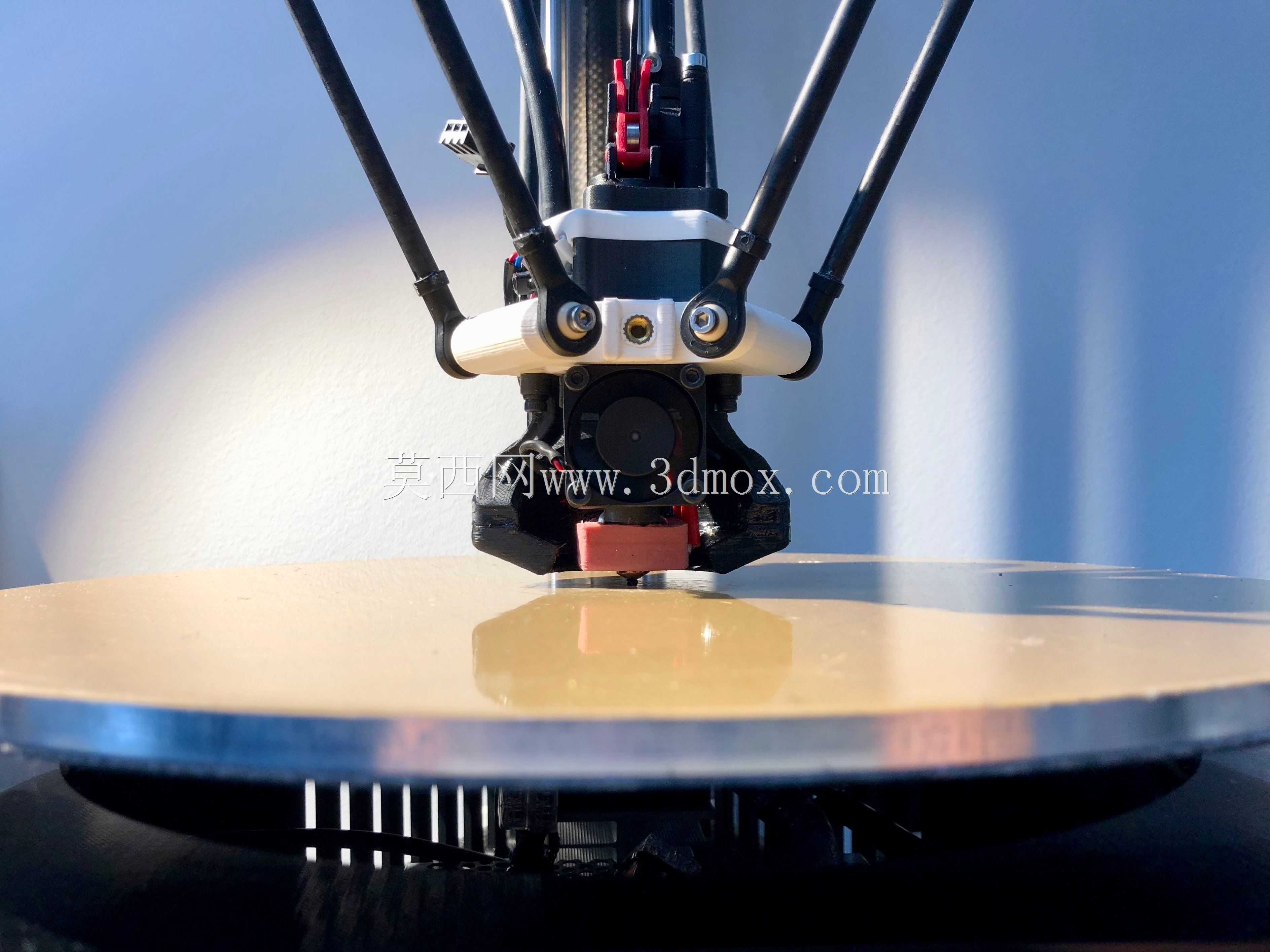

　　混合完成后将硅胶从浇筑口注入模腔，等待材料固化完成后，通过预留的M4螺钉位即可平稳顶开模具取出成型件，不会因为硬撬导致模腔损伤或者成型的硅胶套撕裂。成型后的硅胶套能够紧密贴合对应版本J头热端的外壁，所有加热棒、热敏电阻的出线切口位置精准，不需要二次修剪就能直接装配，装配后能够有效减少热端热量向散热段的传递，让热端温度控制更稳定，减少打印过程中因为温度波动导致的堵头、出料不均问题，同时硅胶套本身的耐高温特性也能避免高温热端意外触碰导致的烫伤或者线材烫损问题，在桌面级3D打印工作室、设备改装爱好者群体、小型3D打印服务站点的日常运维中，这套模具能够大幅降低热端配件的更换成本，也能针对一些改装后的非标准J头热端快速定制适配的隔热硅胶套，不需要等待配件采购周期，提升设备运维的效率。模具的模腔边缘做了0.2mm的倒角处理，既能够提升合模时的导向性，也能让成型后的硅胶套边缘没有尖锐飞边，减少后续修整的工作量；定位孔的位置公差控制在0.05mm以内，保证合模后上下模腔的同轴度，避免成型后的硅胶套出现壁厚差过大的问题，影响装配后的贴合紧密度，防止使用过程中硅胶套从热端脱落。
