DIY铝型材框架旋转铸造设备结构设计

　　这款旋转铸造设备采用模块化铝型材搭建主体框架，核心适配小批量手工铸造、实验室配方验证、个人DIY文创铸件生产这类场景，区别于工业级大型滚塑铸造设备的重负载设计，整体结构偏向轻量化快装，能在普通桌面级工作空间完成部署，不需要预埋地脚螺栓，也不需要配套大型吊装设备辅助安装。从实际使用逻辑来看，设备通过多轴旋转带动模具内部的液态铸造原料均匀附着在模腔内壁，能有效消除静态浇筑时容易出现的气泡、壁厚不均、边角填充不到位等缺陷，尤其适合低熔点合金、树脂、复合材料这类流动性适中的铸造原料成型，做小型薄壁铸件、中空结构零件时成品一致性远高于手工浇筑。

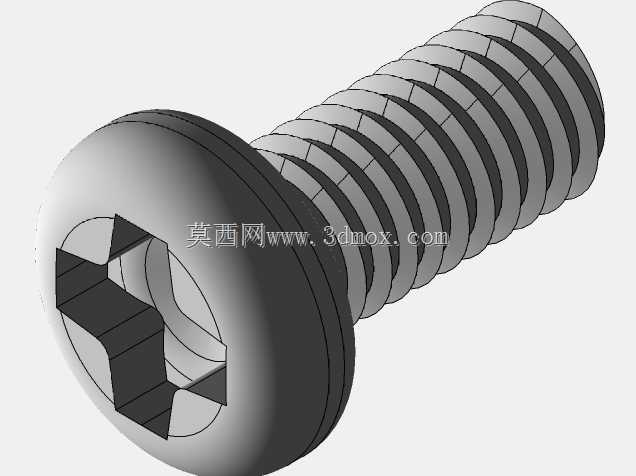

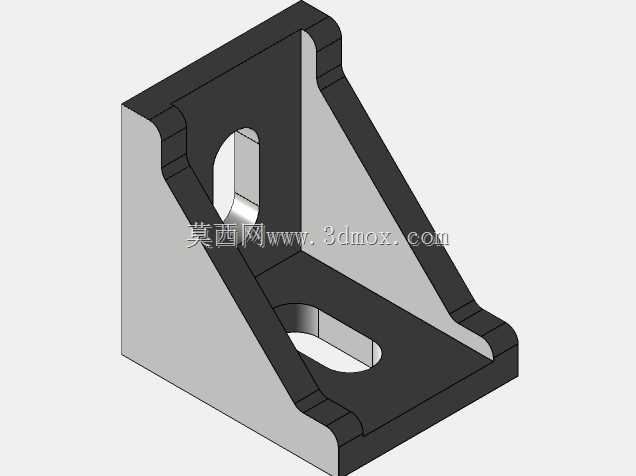

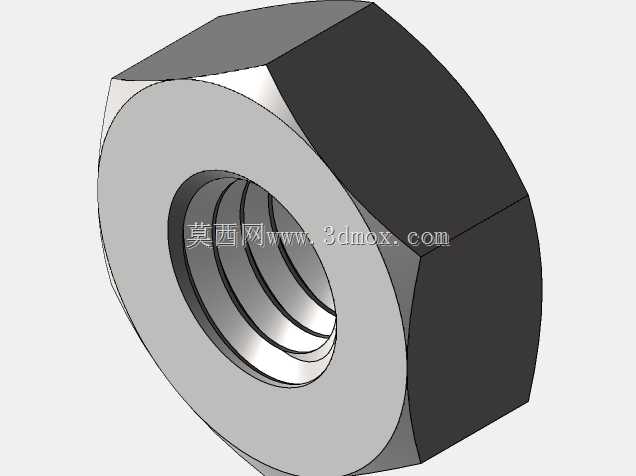

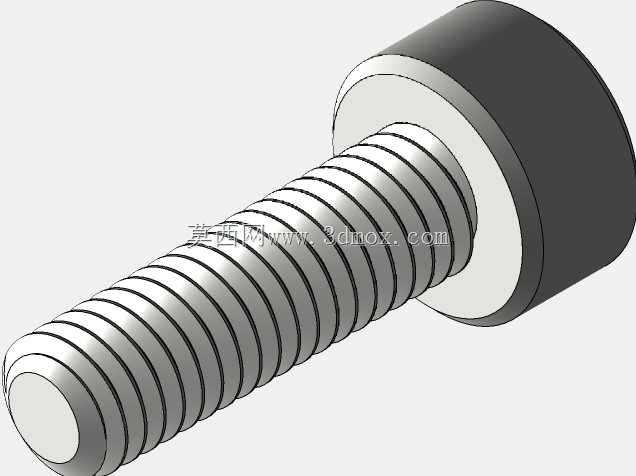

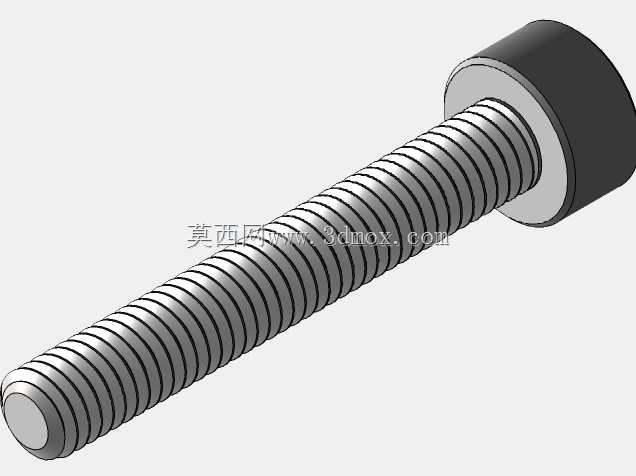

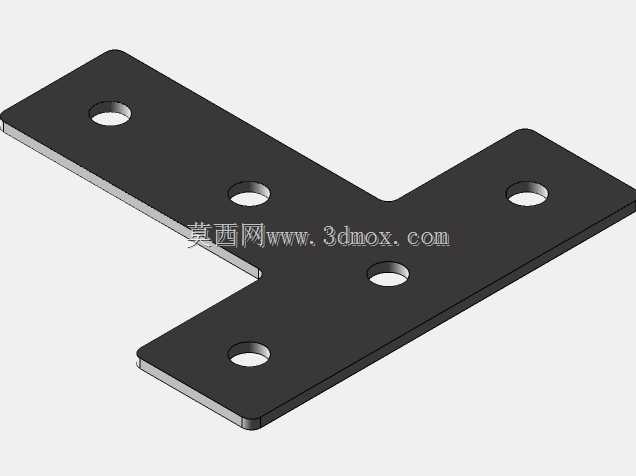

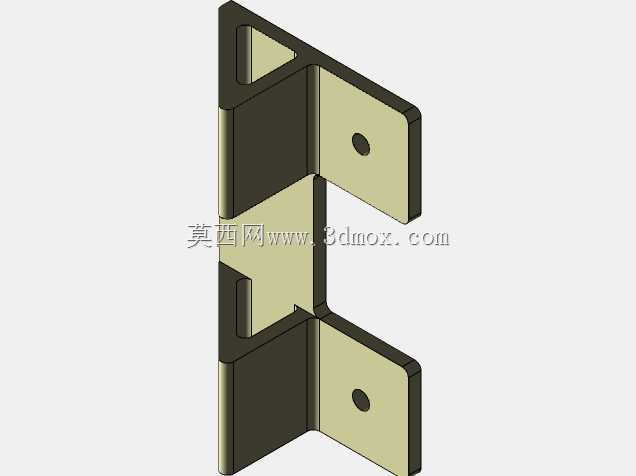

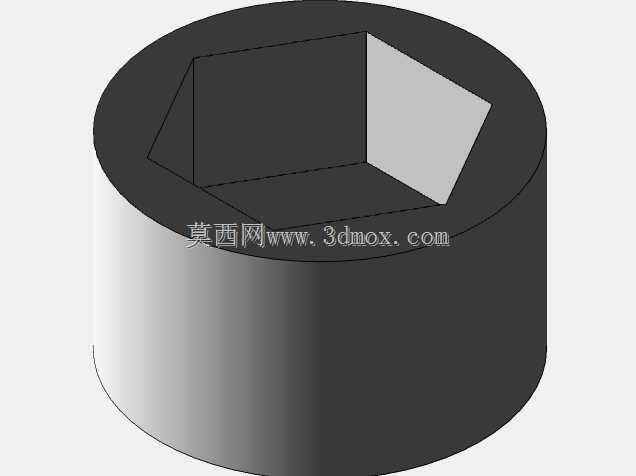

　　框架部分全部采用3030系列工业铝型材搭配标准角件连接，所有安装孔位都适配通用T型螺母，后期如果需要调整旋转行程、加装模具固定位、扩展加热模块，不需要重新切割型材主体，只需要松开紧固件调整位置即可，维护改造成本极低。旋转驱动部分采用滑轮加同步带的传动结构，相比齿轮直驱的方案，皮带传动能吸收电机启停时的冲击震动，避免模具内的液态原料因为突然的加速度变化产生飞溅或者流痕，同时皮带的静音效果更好，在小型工作室场景使用不会产生过大的工作噪音。驱动端搭配步进电机提供旋转动力，能精准控制不同轴系的旋转速度与转向，配合开源控制方案可以根据不同原料的固化特性，自定义多段旋转参数，比如在原料初固化阶段降低转速避免流挂，在原料流动性最佳阶段提高转速保证壁厚均匀。

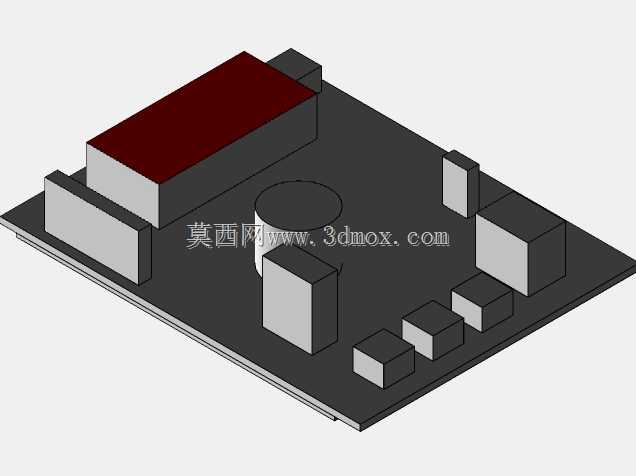

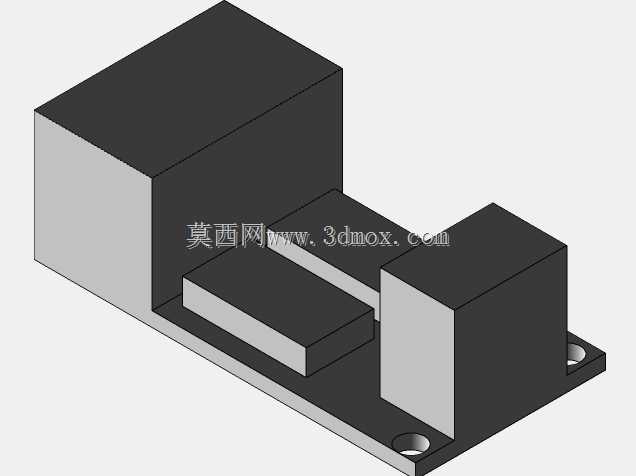

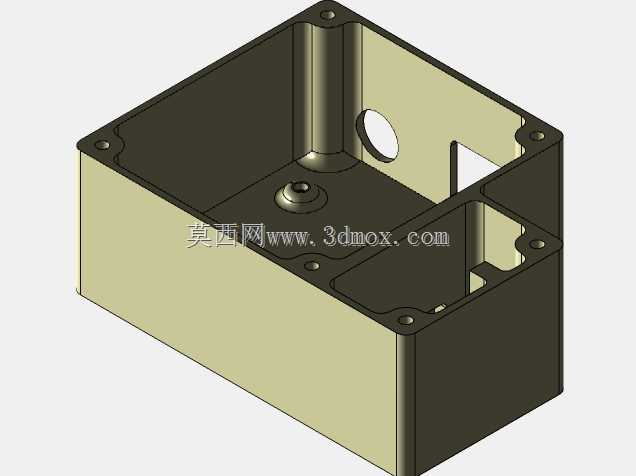

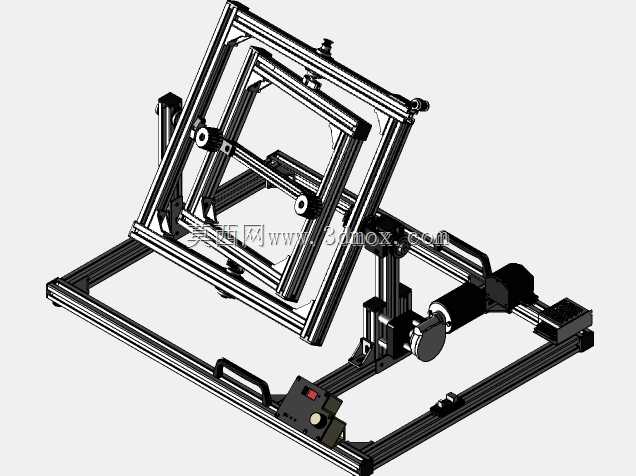

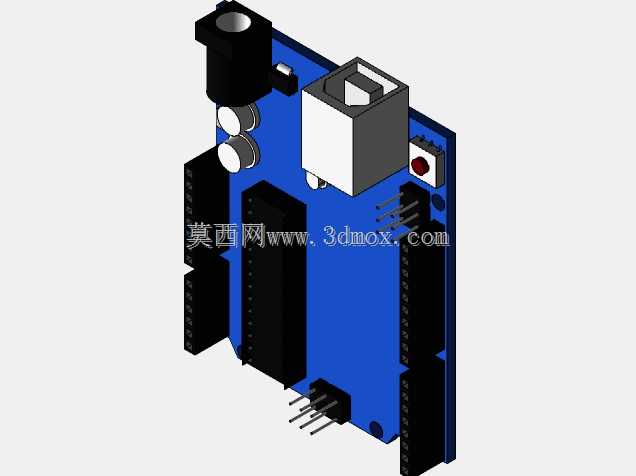

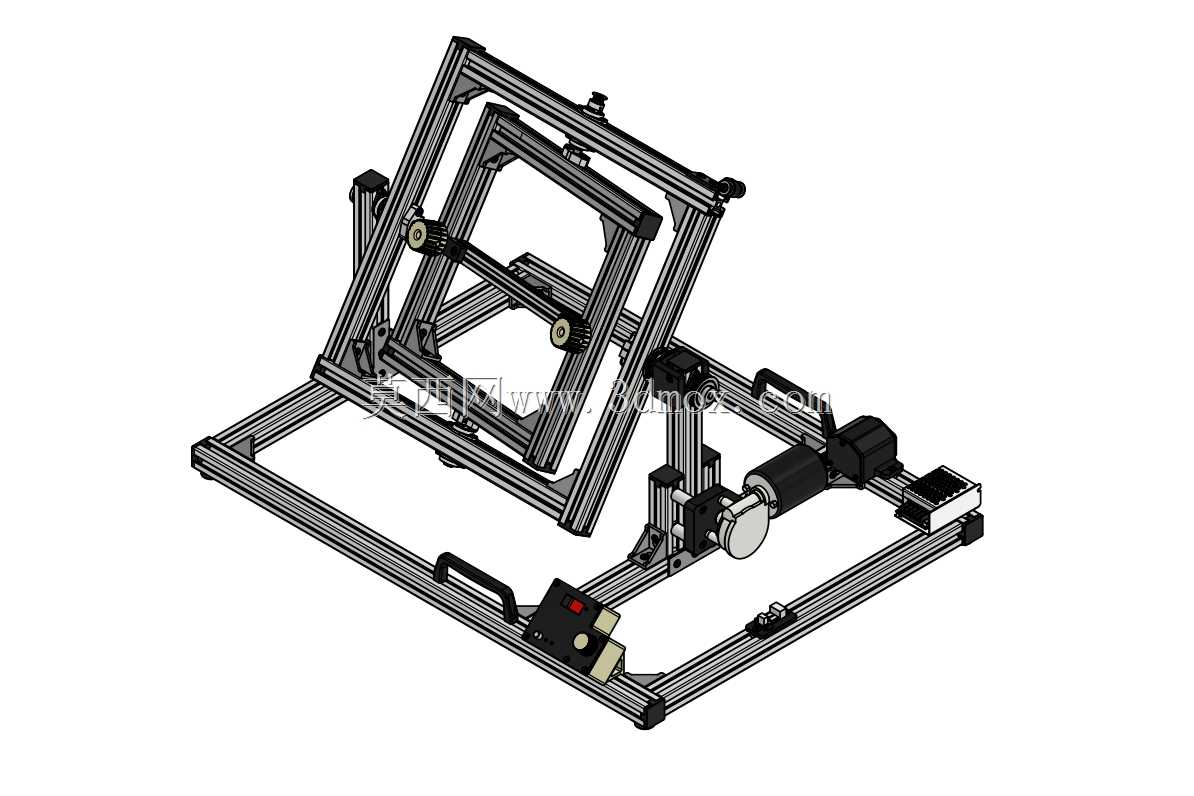

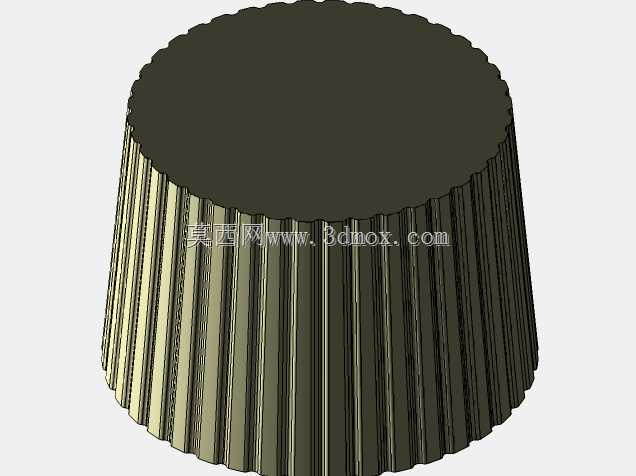

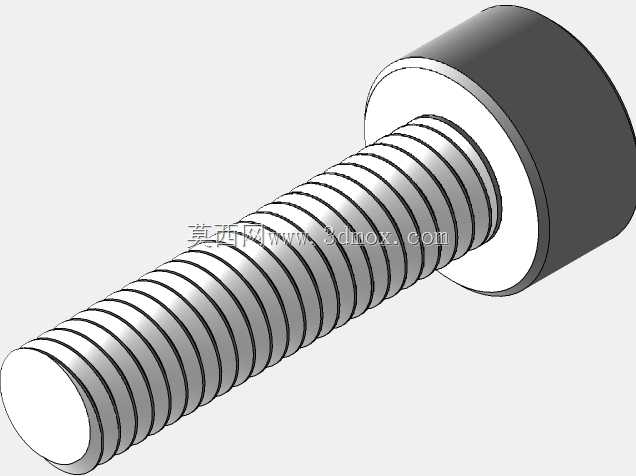

　　设备的双轴旋转框架采用嵌套式结构，外层框架负责一个维度的俯仰旋转，内层框架负责模具自身的周向旋转，两个旋转轴的运动相互独立，能实现模具在空间内的多自由度连续翻转，保证模腔各个位置都能被原料均匀覆盖。框架上预留了通用模具安装槽，不管是3D打印的自制模具，还是标准规格的金属分体模，都可以通过压板螺丝快速固定，不需要针对每一套模具定制专属的安装夹具。控制部分集成了独立的电器安装位，主控板、驱动模块、电源接口都集中布置在底座侧边的型材槽内，走线全部隐藏在铝型材的槽道内部，既避免了旋转过程中线路缠绕拉扯的风险，也能让设备整体外观更整洁，不会有外露线路被原料飞溅污染。

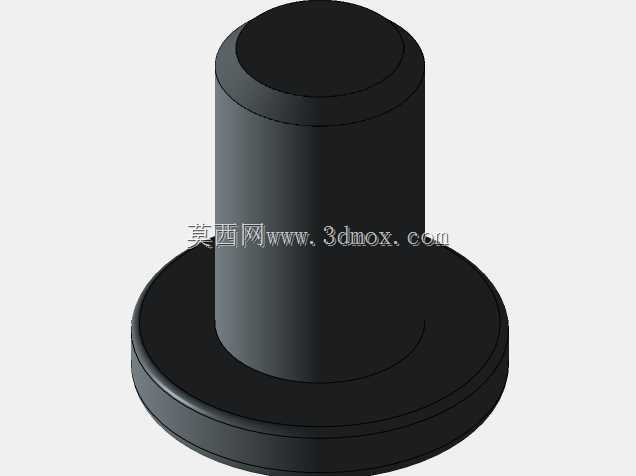

　　从安装边界来看，设备整体底座尺寸适配常规1.2米宽度的工作台面，底座四角预留了防滑减震垫安装位，放置在平整工作台面上即可稳定运行，旋转过程中最大外伸轮廓不会超出底座边界太多，不需要额外预留过大的操作安全距离。操作端设置了带急停功能的控制按钮，布置在底座前端伸手可及的位置，出现异常情况时可以一键切断动力输出，避免设备带故障运行引发安全问题。框架上还加装了便携提手，单人即可完成设备的移位搬运，适合在不同工作区域之间灵活转场。

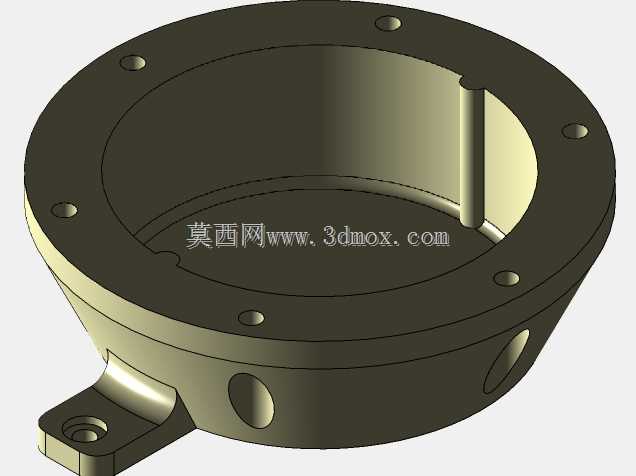

　　在结构设计的细节上，所有旋转铰接位置都采用了带密封的轴承座，能阻挡铸造过程中产生的粉尘、原料飞溅物进入旋转副，延长运动部件的维护周期，轴承座本身也是通过型材螺母固定在框架上，后期磨损后可以快速更换，不需要对主体框架做任何加工。传动部分的皮带张紧结构采用可调式安装座，皮带使用一段时间出现松弛后，只需要调整电机安装位的位置即可重新张紧，不需要拆卸其他结构部件。设备整体没有采用复杂的焊接结构件，全部零部件都是标准市售件加3D打印功能件，加工门槛极低，有基础装配能力的使用者都可以按照结构关系完成整机组装，也可以根据自己的实际使用需求，对局部结构做适配性修改，比如加长框架尺寸适配更大的模具，加装加热罩满足需要温控的铸造工艺，更换更大扭矩的电机适配重量更大的金属模具。
