4x7规格砂型铸造用3D打印成型图案块

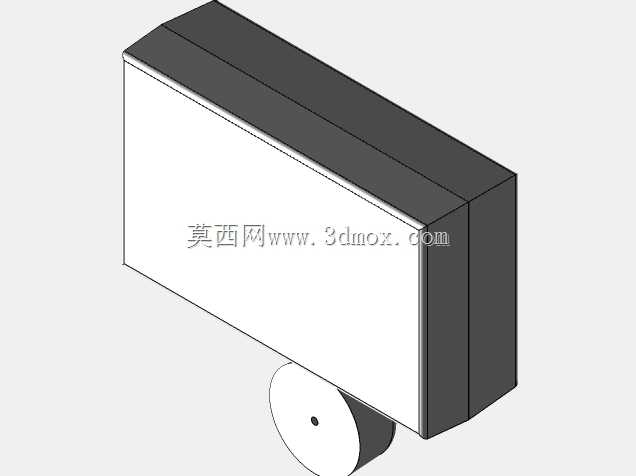

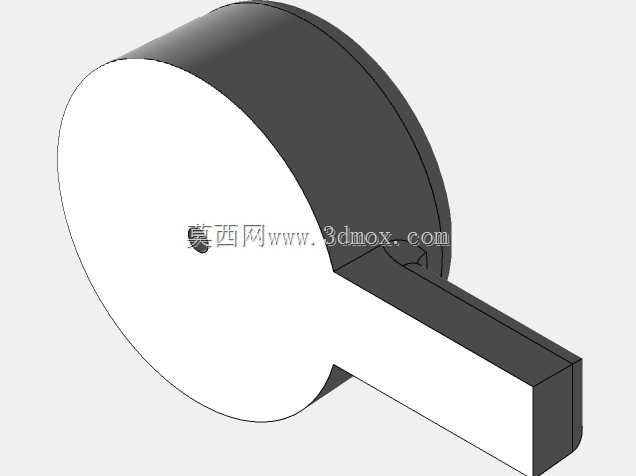

　　在单件小批量机械零件砂型铸造生产场景中，传统木模制作周期长、易受潮变形的问题一直困扰着车间一线，尤其是针对4英寸×7英寸规格的中小型铸造块类零件，开制常规木模的成本分摊到小批量订单上往往不划算，而直接切削铝制模样又会占用机加工产能，这时候采用3D打印制作铸造图案块就成了性价比极高的工艺选择。这套图案块的设计完全围绕砂型铸造的实际作业流程展开，整体外形为规整的长方体结构，尺寸边界严格匹配4×7英寸的成型需求，厚度方向针对不同壁厚的铸造块预留了差异化的加工余量，避免后续机械加工时出现余量不足或者余量过大导致切削效率低的问题。图案块集成了完整的浇注系统结构，直接在模样上做出了浇注池与流道的成型轮廓，造型时不需要额外制作浇道模样，

　　舂砂完成后起模就能直接得到完整的浇道型腔，省去了造型工序中单独开挖浇道的步骤，能有效减少造型工的操作时间，同时保证每一次造型的浇道尺寸一致性，避免人工挖浇道导致的进铁水速度不稳定、铸件冲砂等缺陷。结构设计上充分考虑了砂型作业的操作需求，模样上预留了适配1/4英寸规格定位销的安装孔，造型时可以通过定位销快速完成上下模的对位，不需要反复调整模样位置就能保证分型面的对齐精度，有效减少错箱缺陷的产生。除了定位销孔之外，模样上还设计了若干尺寸更小的螺纹底孔，作业时可以直接拧入木螺钉作为起模的把手，不需要额外制作起模工装，舂砂完成后通过螺钉施加均匀的起模拉力，就能平稳将模样从砂型中拔出，避免硬撬导致的砂型边角破损。实际使用中，

　　这套3D打印的图案块不需要做额外的表面处理，哪怕表面存在轻微的3D打印层纹，只要经过简单的打磨去除毛刺，喷上一层薄漆就能直接投入造型作业，哪怕不做喷漆处理直接使用，起模时也只会出现极轻微的砂粒脱落，不会影响型腔的表面质量，完全能满足普通铸铁、铸铝类中小型块类零件的铸造精度要求。从安装边界来看，整个图案块的外形规整，没有突出的复杂结构，既可以安装在通用型造型模板上配合造型机使用，也可以直接放在手工造型的砂箱内定位使用，适配手工地面造型、简易造型机造型等多种作业场景，不需要对现有造型工装做额外改造就能直接投产。针对不同厚度的铸造块生产需求，这套图案块的厚度附加量做了梯度设计，对应不同壁厚的铸件预留匹配的收缩余量与加工余量，

　　不需要额外在模样表面粘贴垫片调整厚度，直接选用对应规格的图案块就能完成造型，能覆盖车间内大部分中小型块类铸件的模样需求，尤其适合维修件、试制件这类批量小、交期紧的生产任务，能大幅缩短模样准备周期，减少木模制作的等待时间，同时3D打印的材质强度足够支撑数十次的造型作业，完全能满足小批量生产的使用寿命要求，不会像传统木模那样容易出现磕碰损坏、受潮膨胀的问题，存放时也不需要做特殊的防潮处理，放在普通工具柜内就能长期保存，下次再生产同规格零件时可以直接取出使用，不需要重新制作模样。
