CNC车间SR20筒夹3D打印收纳托盘

　　在机加工车间的日常生产中，弹性筒夹作为CNC车床、走心机常用的刀具夹持元件，规格多、体积小，日常使用后随意堆放在工作台面，不仅容易因磕碰造成夹持定位面损伤，导致后续装夹刀具出现同轴度偏差，还会在换型找件时浪费大量辅助时间，打乱生产节拍。这款针对SR20系列SWISS筒夹设计的收纳托盘，正是瞄准车间现场的工装管理痛点开发，适配增材制造工艺一次成型，无需后续二次拼接或装配，打印完成即可直接投入工位使用。

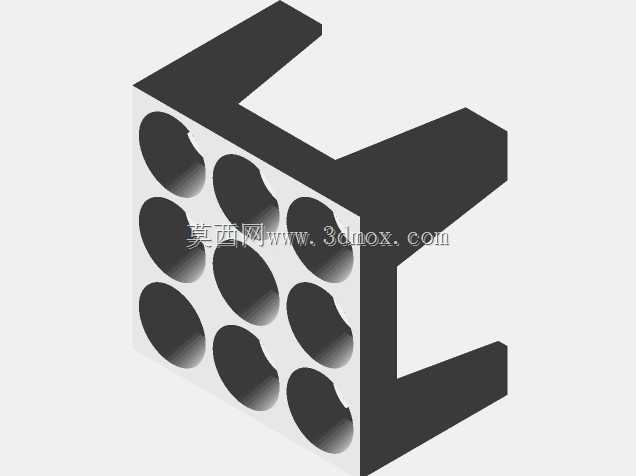

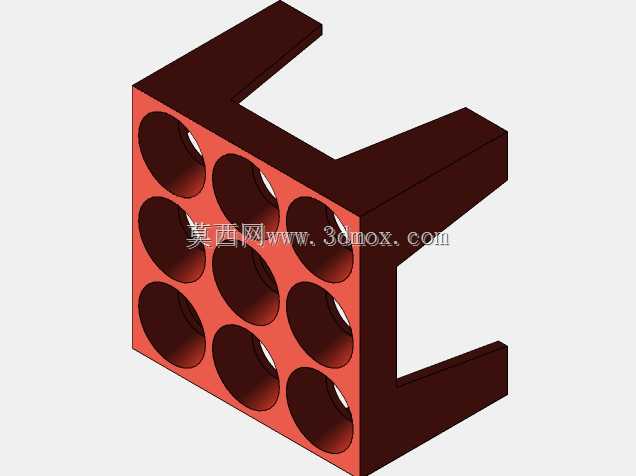

　　从结构设计来看，托盘整体采用桥型支撑结构，底部预留足够的悬空高度，既可以减少3D打印过程中的支撑材料用量，降低打印耗材成本，也能避免托盘底面与工作台面的积液、切屑直接接触，日常清理时只需抬起托盘即可清扫下方堆积的杂物，不会出现卫生死角。托盘上的每个筒夹定位孔都做了阶梯式限位设计，孔径与SR20筒夹的法兰外圆做小间隙配合，筒夹放入后法兰端面刚好贴合孔位台阶面，不会出现下沉卡滞，拿取时只需捏住筒夹上部即可轻松取出，单手持取操作顺畅，不需要额外抠取动作，适配操作人员单手换件的操作习惯。孔位排布采用等距矩阵布局，相邻孔位之间预留足够的手指操作空间，即使相邻孔位都放满筒夹，取放时也不会碰到旁边的筒夹，避免磕碰刮伤筒夹的夹持内孔。

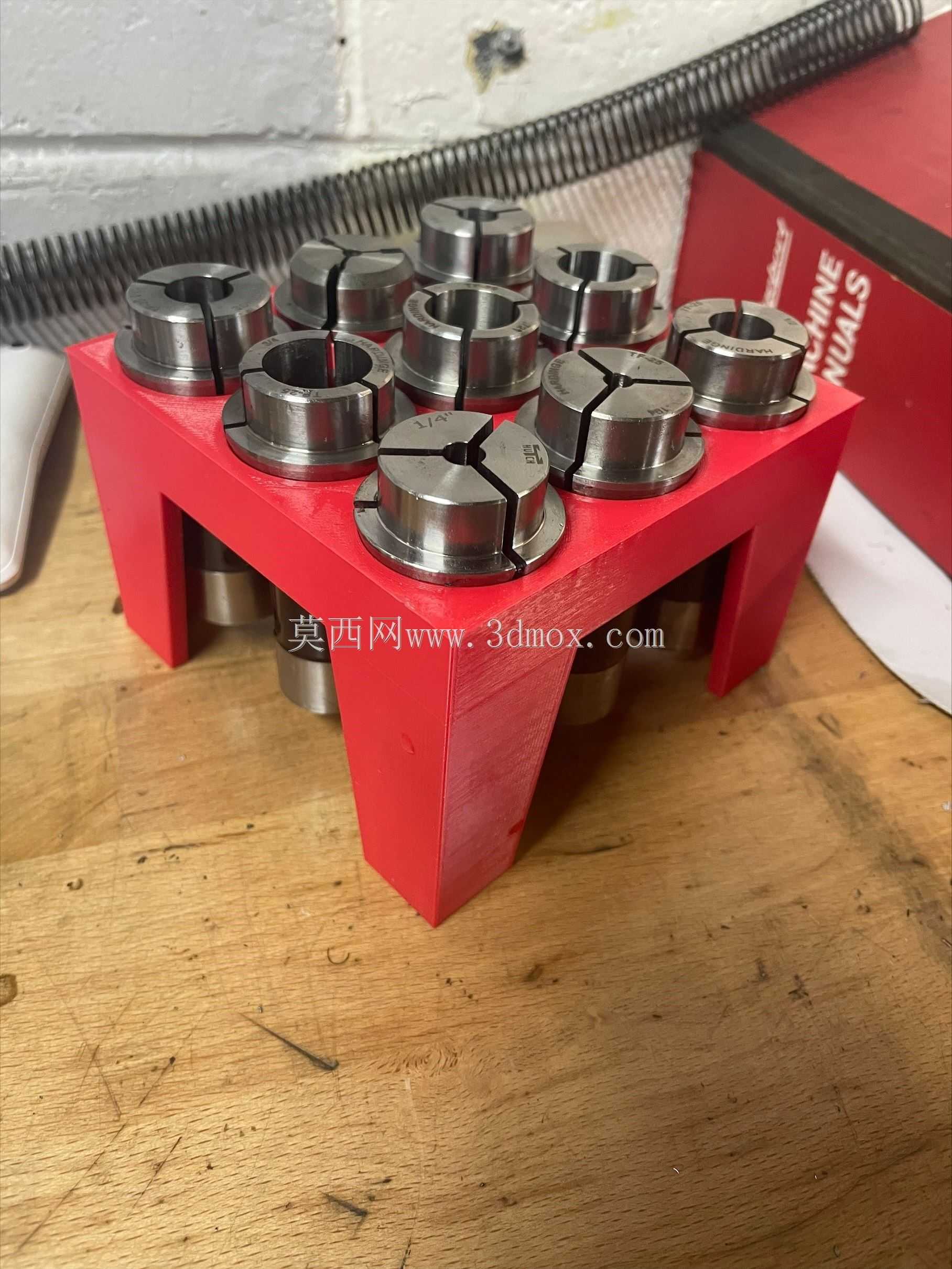

　　从实际使用场景出发，托盘的支撑腿做了加宽加厚处理，整体重心偏低，即使放满12支SR20筒夹，整体稳定性也足够，日常挪动或者不小心碰到工作台边缘时，不会出现侧翻倾倒的情况，避免筒夹掉落砸伤工作台面或者摔坏筒夹本身。托盘的边角位置全部做了圆角过渡处理，没有尖锐的直角棱边，操作人员在工位上移动、拿取托盘时不会被棱角划伤，符合车间工装的安全设计要求。材质适配方面，这款托盘的结构完全适配常规PLA、PETG等常用3D打印耗材的成型特性，壁厚设置均匀，没有突变的厚壁结构，打印过程中不会出现严重的翘曲变形，即使是桌面级FDM3D打印机也能顺利打印成型，不需要工业级打印设备，车间有自用3D打印机的话可以随时根据需求补打，不需要等待外部采购周期。

　　在安装边界与尺寸适配层面，托盘的整体外形尺寸控制在常规工位工具区的摆放范围内，不会占用过多的工作台操作空间，可以直接放在机床旁边的工具台面上，操作人员换刀时伸手即可拿到对应规格的筒夹，不需要转身到远处的工具柜翻找。每个定位孔的深度经过反复验证，刚好可以让筒夹的夹持段完全悬空，不会接触到孔底，避免筒夹的弹性开槽位置被硬物挤压变形，保证筒夹的夹持精度不受存储过程的影响。托盘侧面没有多余的突出结构，多个同规格托盘可以并排紧密摆放，也可以根据车间的工位布局，叠放在空闲的工具架层板上，适配不同的车间存储条件。

　　不同于常规的注塑收纳盒，这款3D打印的托盘可以根据车间实际使用的筒夹数量灵活调整孔位数量，如果工位常用的SR20筒夹数量少于12个，建模时可以直接减少对应孔位，或者预留部分孔位放置对应的锁紧螺母、扳手等配套小零件，不需要受标准化注塑产品的固定规格限制，完全贴合单个工位的实际使用需求。日常使用过程中，托盘表面沾染的切削液、油污可以直接用车间常用的清洗剂擦拭，不会因为常规的机加工车间介质出现腐蚀变形，长期使用的稳定性足够。对于多台走心机、CNC车床的加工车间来说，这类定制化的收纳工装可以大幅降低工装配件的损耗率，减少找件的辅助时间，从细节处提升车间的整体生产效率，避免因为小零件管理混乱导致的生产延误、精度超差等问题。
