StarSR32J瑞士机床副主轴刀具存放架

　　在走心机批量精密加工场景中，副主轴侧的刀具管理一直是容易被忽略的细节——Star SR32J这类瑞士型纵切车床的副主轴工位，配套的刀具、夹套、接杆规格细碎，换产时如果随意堆放在工作台面，很容易出现磕碰损伤刃口、规格混放导致调机找件耗时、甚至细小零件掉落卡进设备缝隙的问题，这款刀具存放架就是针对该工位的实际作业痛点设计的工位级收纳工装。从实际使用场景出发，这款存放架直接放置在机床副主轴侧的操作工作台面上，不需要额外在机床本体上打孔固定，适配车间现有Star SR32J机型2014款的操作位布局，不会占用过多操作空间，也不会干涉机床门的开合、副主轴的进退刀动作。底座采用整块矩形基座结构，整体为规整的长方体形态，底部做了平面度处理，

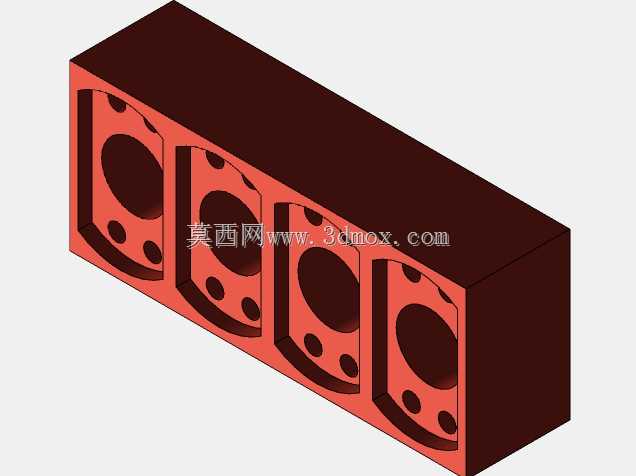

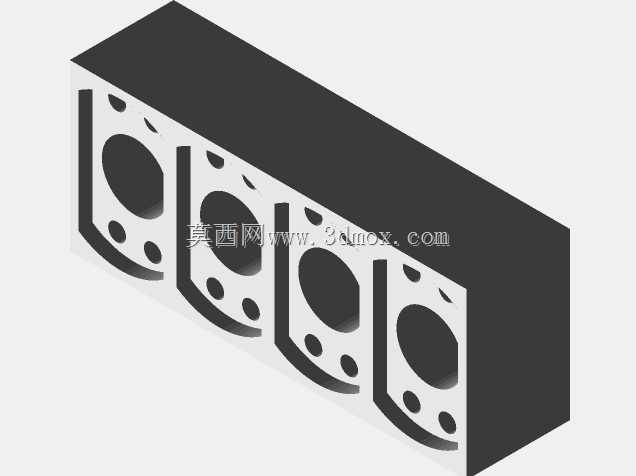

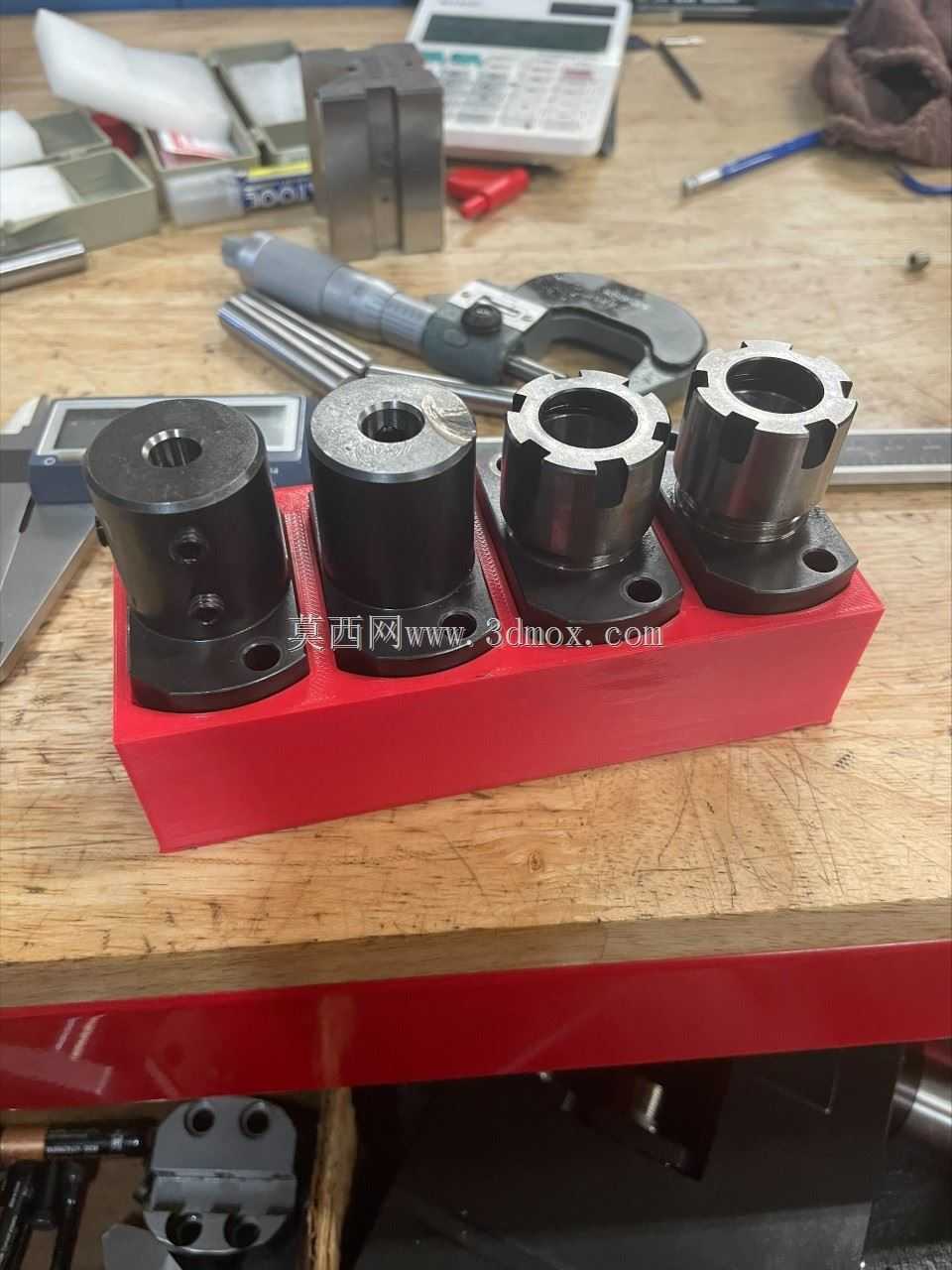

　　放置在木质或金属工作台面上都能保持稳定，不会因为操作人员拿取刀具时的剐蹭出现移位。基座上集成了四个独立的刀具安装座，每个安装座的内孔尺寸完全匹配Star SR32J副主轴配套刀具的柄部直径，同时安装座的法兰定位面和机床主轴的定位基准做了对应设计，刀具插入存放座后，刃口部分完全悬空，不会和基座或者其他刀具发生接触，能有效保护硬质合金刃口不受磕碰，也能避免刀杆上残留的切削液随意流淌污染工作台面。设计过程中没有做多余的装饰性结构，所有结构都围绕实用功能展开：四个安装座的间距经过反复调整，保证操作人员拿取任意一个工位的刀具时，手指不会碰到相邻位置的刀具，避免误碰导致刀具掉落；每个安装座底部都设计了排液小孔，

　　刀杆上带出的少量切削液可以顺着小孔流到底座预留的导流槽内，不会积在安装孔内浸泡刀杆造成锈蚀；安装座和基座之间采用可拆卸的定位销连接，如果后续需要适配其他规格的刀具，只需要更换对应尺寸的安装座即可，不需要重新制作整个底座，降低了工装的改造成本。从安装边界来看，整个存放架的长度控制在300mm以内，宽度不超过120mm，高度低于80mm，完全适配Star SR32J机床操作侧的剩余台面空间，不需要调整现有工位的物料摆放位置，拿到现场就可以直接投入使用。和市面上通用的刀具收纳架不同，这款存放架的每个安装位都是对应Star SR32J副主轴的刀具做的定制化适配，不需要额外加装转换套，刀具插入后不会出现晃动，

　　也不会因为间隙过大导致刀具倾斜歪倒，日常换产时，操作人员可以把当前批次需要用到的副主轴刀具提前插放在存放架上，按照加工顺序排列工位，调机时可以直接拿取安装，不需要反复在工具柜里翻找对应规格的刀具，能有效缩短换产等待时间。在实际加工过程中，更换下来的带温刀具也可以直接插放在空置的工位上自然冷却，避免直接放在工作台面上烫坏台面防护层，或者和其他工具混放导致的刃口损伤。整个结构没有复杂的曲面或者薄壁结构，完全可以通过3D打印或者常规铣削加工制作，加工难度低，制作周期短，车间可以根据自身的使用需求快速制作适配自身工位的存放架，也可以根据实际使用的刀具数量调整安装座的排布数量，灵活适配不同的加工批次需求。对于小批量多品种的走心机加工场景来说，这类工位级的小型收纳工装，虽然不会直接参与切削加工，但是能有效规范工位的物料摆放，减少因为刀具管理不当导致的刃口损坏、调机耗时等隐性成本，是精密加工车间现场5S管理中非常实用的工位辅助工装。
