适配SR32J的16mm车刀3D打印收纳托盘

　　在数控车床加工的日常作业场景里，刀具的规整存放一直是影响工位效率、刀具损耗率的细节环节，尤其是走心机配套的OD外圆车刀，刀杆长度统一、截面为标准方型，随意堆放在工具柜或者工作台面时，很容易出现刀头磕碰、刃口崩损的问题，找对应规格刀具时也需要翻找，耽误换刀节拍。这款适配STAR SR32J机型的车刀存放托盘，就是针对车间工位刀具收纳的实际痛点设计的，采用3D打印工艺制作，专门匹配5/8英寸也就是16mm方柄的车刀存放需求。

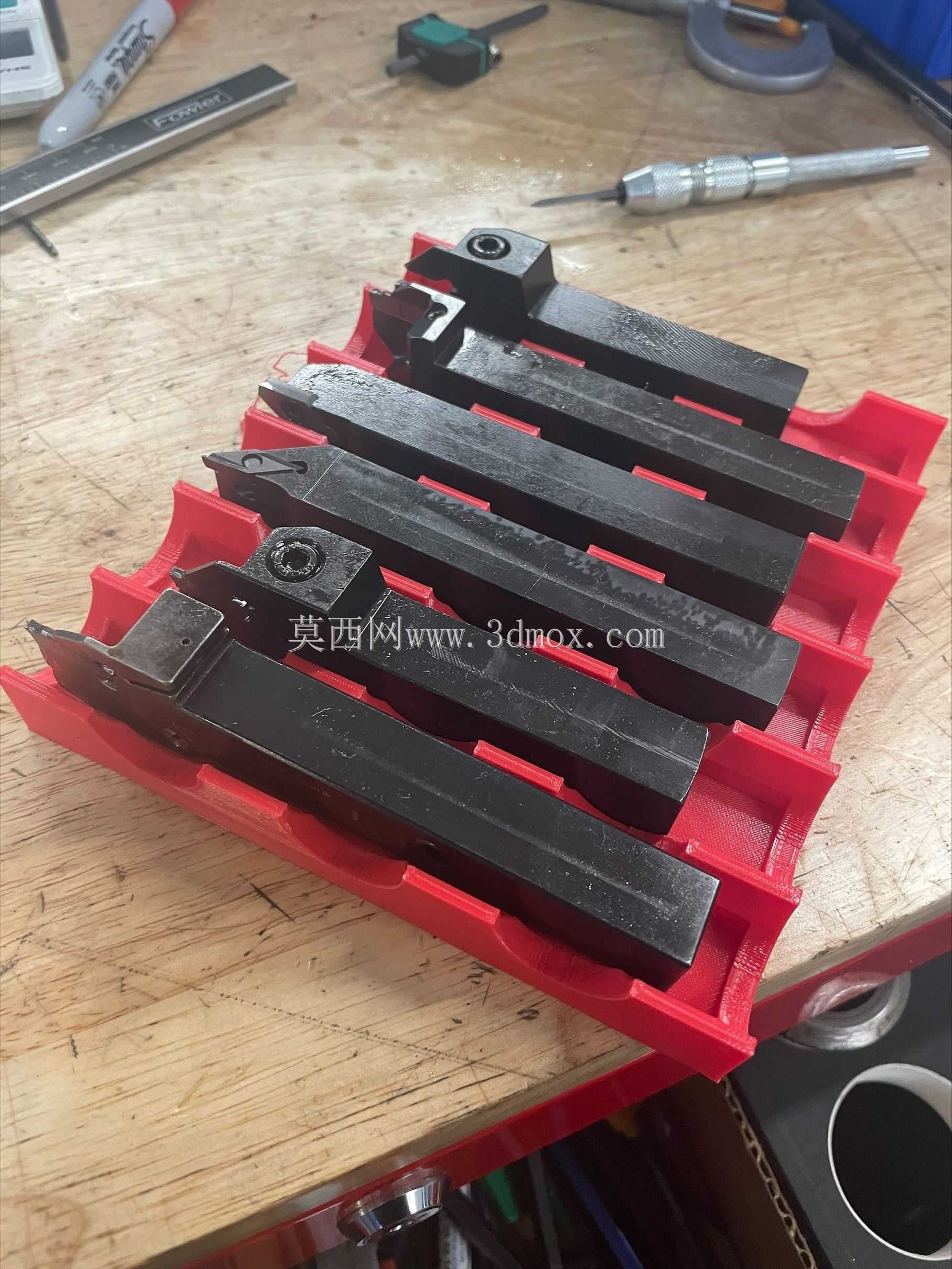

　　从实际使用场景来看，这款托盘可以直接放置在机床旁的工具台、刀具柜层板上，也可以嵌入到常用的工具车抽屉内，不需要额外的固定结构，依靠托盘底部与接触面的摩擦力就能保持稳定。托盘的每个卡槽都做了和16mm方刀杆匹配的限位结构，卡槽的内槽尺寸略大于刀杆截面0.2mm，既保证车刀可以顺畅取放，不会因为3D打印的层纹导致卡滞，又能限制刀杆在槽内的横向窜动，避免相邻车刀的刀头互相接触磕碰。设计时特意将刀头放置区域做了下沉避让，每个卡槽对应刀头的位置预留了足够的空位，不管是焊接式车刀还是机夹式可转位车刀，突出的刀头部分都不会接触到槽底，避免刃口和托盘硬接触造成损伤。

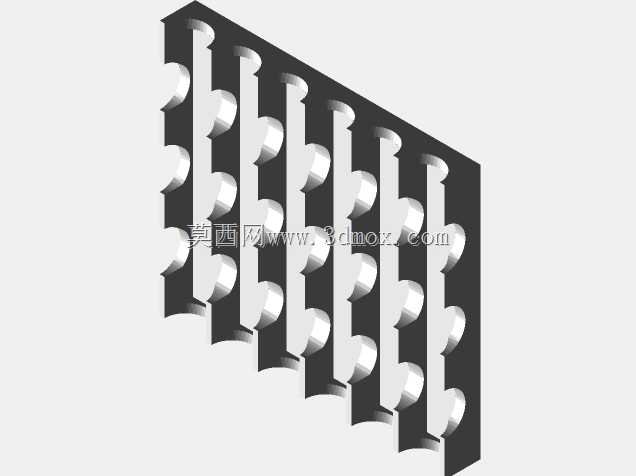

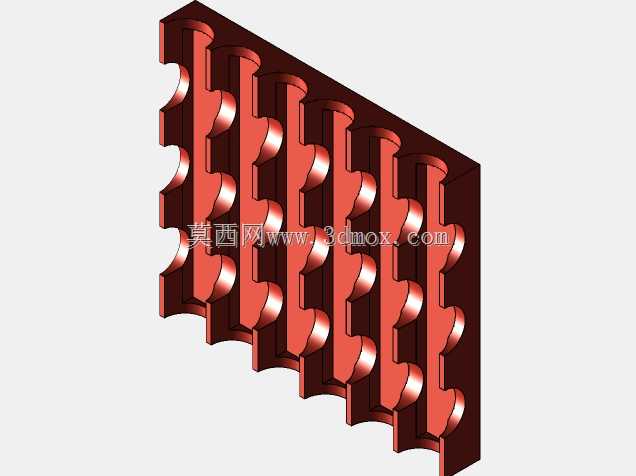

　　托盘的整体排布采用等距平行槽设计，单排可容纳多支车刀，槽与槽之间的隔筋厚度做了2mm的加强设计，既保证隔筋有足够的强度，不会因为频繁取放刀具出现断裂，又尽可能压缩了非必要的间隔空间，提升单位面积的刀具存放量。托盘的边缘做了15度的倒角过渡，没有尖锐的棱角，避免操作人员取放刀具时被边角划伤。托盘底部做了网格状的加强筋结构，在减少3D打印材料消耗、降低整体重量的同时，保证托盘整体的平面度，不会因为长期放置重物出现中部下弯变形的问题。

　　从安装边界尺寸来看，这款托盘的整体外廓尺寸适配常规工具抽屉的内部进深，不需要对现有工位的存储设施做改造，拿到就可以直接投入使用。每个卡槽的深度设计为刀杆长度的三分之二，车刀放入后有足够的支撑长度，不会出现倾斜歪倒的情况，同时露出的刀杆部分足够操作人员握持，取放时不需要抠取刀头位置，进一步降低了被刃口划伤的风险。针对SR32J走心机常用的OD车刀长度，卡槽的有效支撑长度做了匹配设计，不管是常规长度的外圆刀、切断刀还是螺纹刀，都能稳定放置。

　　在实际加工车间的使用中，这类定制化的刀具托盘相比通用型刀座，适配性更强，不会出现刀杆放不进去、间隙过大晃动的问题，3D打印的制作方式也可以根据自身工位的刀具数量、摆放空间灵活调整尺寸，比如可以根据抽屉的宽度调整卡槽的数量，或者在托盘侧边增加标签槽位，方便标注每把刀具对应的加工工序、刀片型号，进一步缩短换刀时的找刀时间。托盘的材质选用常规的3D打印耗材就可以制作，具备足够的耐磨性，长期使用后如果出现个别卡槽磨损，也可以快速重新打印替换，不需要整体更换存储装置，使用成本很低。

　　设计过程中也规避了很多常见的收纳结构问题，比如没有采用过紧的过盈配合槽位，避免温度变化导致槽位收缩卡紧刀杆；隔筋的高度做了合理设置，不会因为隔筋过高遮挡刀头部分，操作人员可以直观看到每把刀具的刀头类型，不用抽出就能快速识别需要的刀具；托盘的整体高度控制在合理范围，叠放时也不会压到下方托盘内的刀具，方便多层存放节省空间。对于小批量加工的车间来说，这类针对性设计的刀具收纳工装，能有效规范工位的5S管理，减少刀具因为存放不当造成的损耗，间接降低加工的刀具成本，同时提升换刀作业的效率，减少不必要的停机等待时间。
