轻量化拓扑优化悬挂支撑结构设计方案

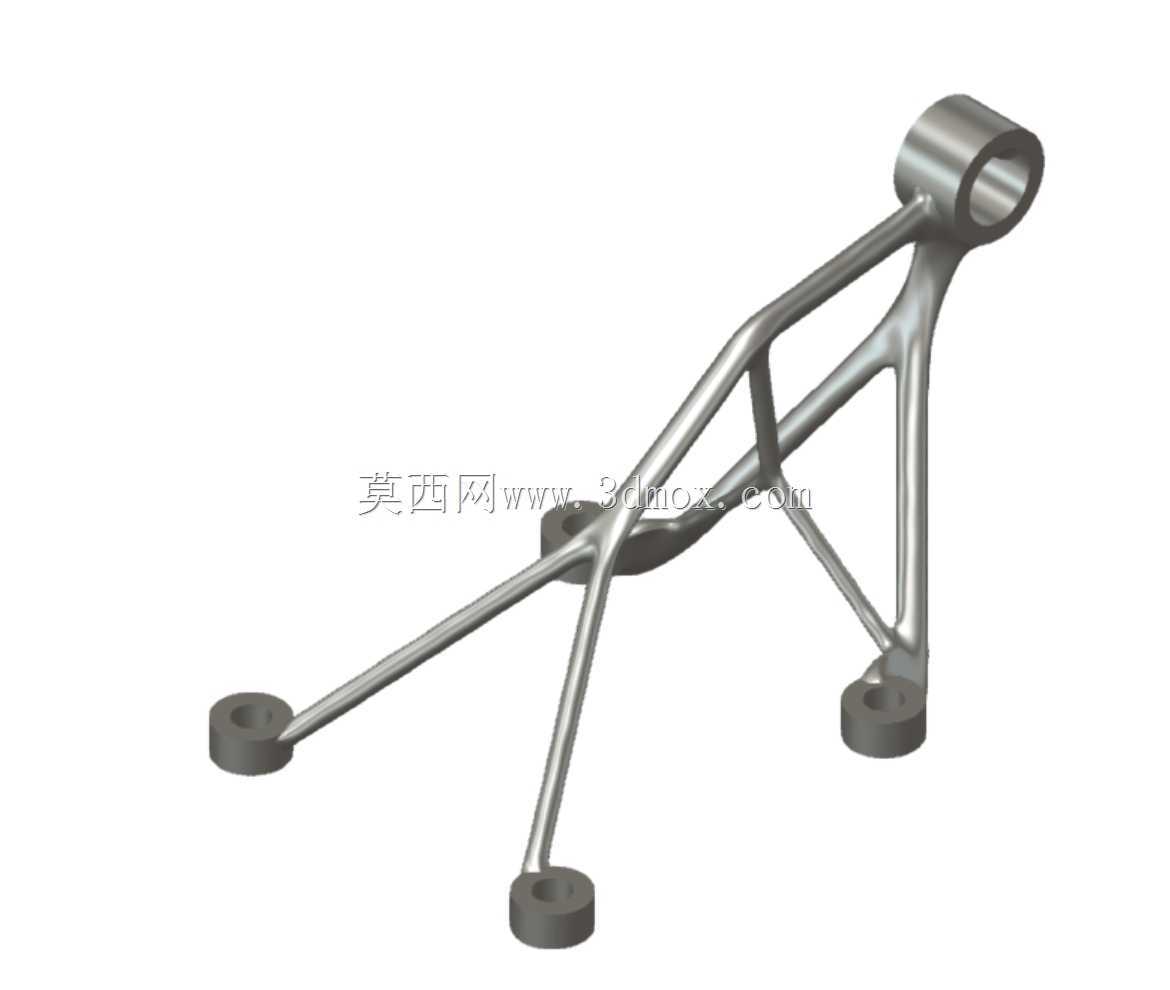

　　在行走类机械的底盘承载系统中，这类经过生成式拓扑优化的悬挂支撑构件，主要承担轮端与车架主体之间的载荷传递作用，区别于传统等截面铣削或铸造成型的悬挂支座，该结构完全围绕实际受力路径完成材料排布，没有多余的冗余材料区域。从实际安装边界来看，构件上端的单耳轴套结构用于对接车架侧的铰接销轴，轴套内孔需匹配对应规格的铰接衬套，安装时需保证孔位轴线与车架铰接座的同轴度误差控制在0.1mm以内，避免铰接动作出现卡滞；下端三个带安装孔的固定支脚，分别对应轮边转向节或者摆臂端的三个固定点位，支脚端面设计有贴合定位的沉台结构，安装时三个支脚的贴合面需保证共面度，防止螺栓锁紧后构件产生额外的装配内应力。

　　设计过程中首先锁定了构件的核心受力工况：包含车辆满载时的垂向冲击载荷、转向动作带来的横向侧向力、以及制动过程中产生的纵向惯性力，通过对安装点位施加全自由度约束，在受力端加载多工况耦合的载荷边界，依托生成式算法迭代去除所有非受力路径上的材料，最终形成的多分支桁架式结构，每一处杆状结构的走向都完全对应主应力的传递方向，不存在传统结构中为了工艺便利性预留的多余材料块。从结构特性来看，这种生成式设计的悬挂支架相比同载荷等级的传统铸造支座，整体重量能够降低40%以上，同时应力分布更加均匀，不会出现传统结构中局部应力集中导致的疲劳断裂风险，所有杆系的过渡位置都采用了大圆角平滑过渡，避免应力突变带来的结构失效隐患。

　　在实际应用场景中，这类结构尤其适配对自重要求严苛的新能源行走设备、高性能越野装备以及轻量化特种作业机械，传统悬挂支架为了保证足够的安全系数，往往会在非受力区域保留大量冗余材料，不仅增加了底盘簧下质量，还会在一定程度上影响悬挂系统的响应速度，而经过拓扑优化的支撑结构，在保证同等承载安全系数的前提下，能够有效降低簧下重量，提升悬挂系统的动态响应表现。需要注意的是，这类复杂桁架结构的成型工艺适配增材制造工艺，或者采用精密铸造配合后期局部机加工的方式完成生产，三个下端支脚的安装孔以及上端的轴套内孔需要在成型后完成精加工，保证安装尺寸的精度要求；结构的所有杆系截面都采用了变截面设计，受力越大的位置截面直径越大，载荷传递路径末端的杆系截面相应缩小，完全匹配不同位置的实际受力大小。

　　从装配适配性来看，该结构的三个下支脚呈三角形分布，本身具备良好的安装稳定性，铰接端的轴套长度匹配标准铰接衬套的宽度尺寸，安装时不需要额外加装调整垫片即可完成轴向定位，结构的外轮廓所有突出位置都做了避让设计，不会在悬挂跳动过程中与周边的摆臂、减震器、制动管路等部件发生运动干涉，设计阶段已经预留了足够的运动安全间隙，能够覆盖悬挂全行程的摆动范围。不同于传统经验设计的悬挂构件需要反复通过台架试验调整结构厚度、去除多余材料，生成式设计的结构在方案阶段就已经完成了多工况的受力校核，所有材料的分布都经过力学迭代验证，不需要后期再做大规模的结构减重修改，能够大幅缩短结构开发的周期，同时最终成型的结构在疲劳寿命表现上也优于同重量等级的传统设计方案，适合在小批量定制化的高性能行走机械悬挂系统中推广使用。
