五缸星型径向发动机曲柄活塞组结构

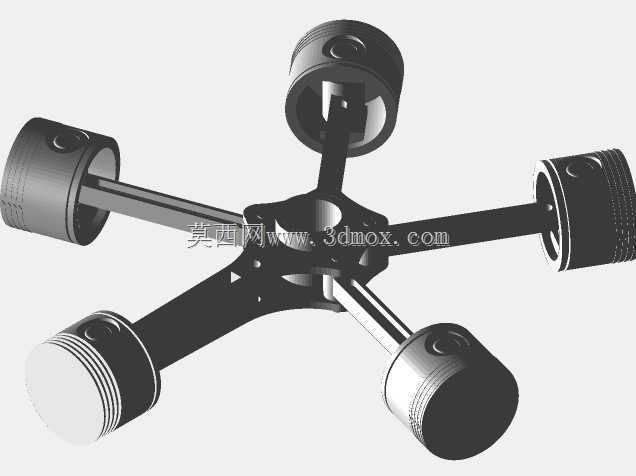

　　在航空活塞动力、小型通用航空飞行器、早期轻型螺旋桨飞机以及部分特种动力装备领域，径向发动机凭借其独特的星型气缸布局，曾是应用范围极广的动力核心，即便在当下的复古飞行器复刻、航模动力改装、特种小型动力装置研发场景中，这类结构的设计参考价值依旧突出。这套三维结构完整还原了五缸径向发动机的核心运动组件，围绕中心曲柄轴呈72度等角分布的五组活塞连杆单元，是整个动力输出的核心承载部分。

　　从实际工况角度看，径向发动机的气缸沿圆周方向均匀排布，相比直列或V型发动机，其曲轴长度更短，整体结构的径向尺寸虽然更大，但轴向占用空间极小，非常适合对轴向安装长度有严格限制的动力舱布局，比如早期螺旋桨飞机的机头位置，不需要预留过长的发动机安装纵深，能大幅压缩机身前段的结构长度，优化整机重心分布。这套模型里的每一组活塞都采用了等行程设计，连杆大端共同铰接在中心曲柄的曲柄销上，这种共用曲柄销的设计是径向发动机的核心特征，区别于直列发动机每个气缸对应独立曲柄销的结构，能大幅减少曲轴的加工工序与整体重量，同时让动力输出的平顺性得到提升——五个气缸按固定点火顺序交替做功，曲柄每旋转72度就有一个气缸进入做功行程，动力输出的脉动被均匀分散，不需要额外加装大质量的飞轮就能维持稳定运转，对轻量化动力场景非常友好。

　　从结构设计细节来看，活塞部分采用了常规的内燃机活塞结构，带有环槽结构用于安装气环与油环，保证气缸工作腔的密封性能，活塞销孔与连杆小端采用浮动连接设计，能在工作过程中自动适应连杆摆动带来的角度变化，减少局部接触应力。连杆采用了工字型截面的杆身设计，在保证足够抗拉、抗压强度的前提下，尽可能降低连杆自身的往复运动质量，减少曲柄机构运转时的惯性载荷。中心曲柄部分采用了整体式的曲柄臂结构，五个连杆的大端沿曲柄销圆周方向依次叠装，最外侧通过限位结构防止连杆轴向窜动，这种叠装式的连杆大端布局，要求每个连杆的大端厚度严格控制尺寸公差，否则会出现连杆转动卡滞、间隙过大导致的冲击异响问题。

　　在安装边界层面，这套核心组件的径向最大尺寸由活塞处于外止点时的活塞外端面决定，设计时需要以中心曲柄轴线为圆心，预留足够的气缸安装空间，每个气缸的轴线必须严格交汇于曲柄销的中心位置，角度偏差需要控制在极小的公差范围内，否则会出现活塞偏磨、连杆侧向力过大的问题，直接影响整机的工作寿命。轴向尺寸方面，整个曲柄活塞组的轴向宽度主要由曲柄臂厚度、连杆叠装总厚度、活塞的轴向长度决定，相比同排量的直列发动机，轴向尺寸能缩短60%以上，这也是径向发动机在紧凑动力场景中不可替代的结构优势。

　　从功能特性上看，这种五缸径向结构的做功密度较高，风冷散热条件远优于直列发动机——每个气缸都独立暴露在外部气流中，不需要设计复杂的水冷套结构，整体结构更简单，维护难度更低，在早期缺乏可靠水冷系统的航空应用场景中，这种结构的可靠性优势非常明显。即便在当下的小型航模、特种无人动力设备设计中，参考这类结构进行轻量化改型，依旧能获得不错的功重比表现。建模过程中需要重点关注连杆运动的干涉检查，因为五组连杆同时围绕曲柄销做摆动与圆周复合运动，在曲柄旋转的整个周期内，相邻连杆之间、连杆与曲柄臂之间不能出现运动干涉，这也是径向发动机结构设计中的核心校验点，需要通过运动仿真反复调整连杆大端的外形轮廓与安装间隙，保证全行程运转顺畅。
