UTP线缆理线固定卡扣结构设计

　　在综合布线、弱电施工、机柜内部走线、设备内部线束整理的场景中，非屏蔽双绞线（UTP）的规整排布一直是影响施工质量、后期运维效率的关键细节，零散垂落的线缆不仅会干扰设备散热，在后期排查线路、调整端口时也极易扯动相邻链路，造成不必要的网络中断，这款UTP线缆固定件正是针对这类布线痛点开发的小型结构件。

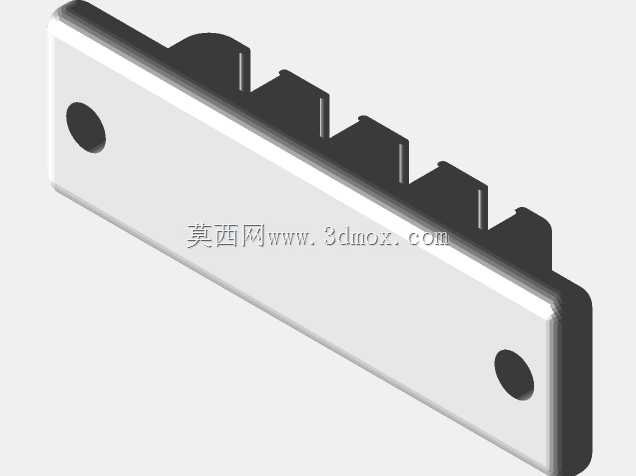

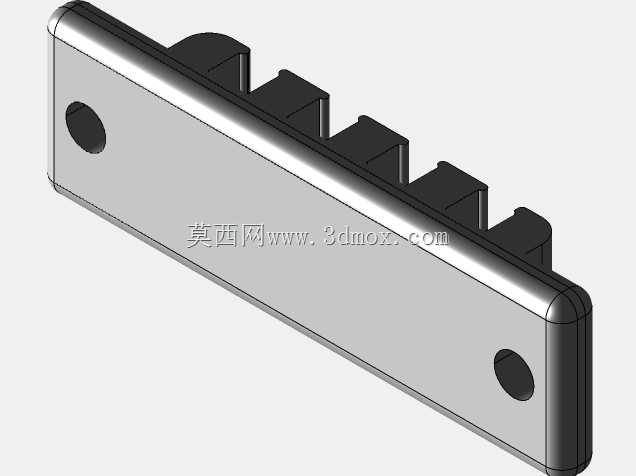

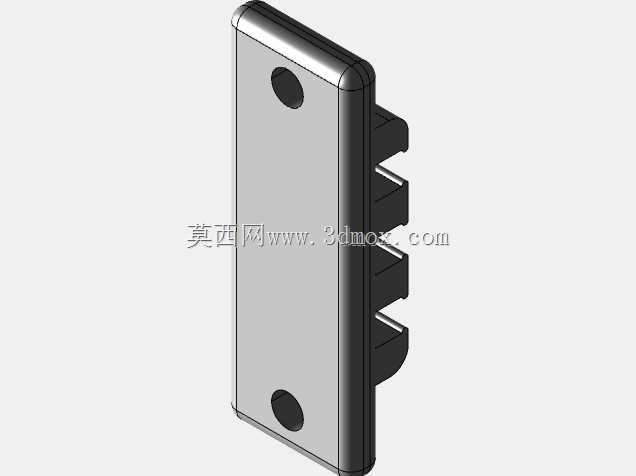

　　从结构设计逻辑来看，这款固定件采用了贴装式的基座设计，主体基座为带圆角的矩形薄板，整体厚度控制在较薄的区间，不会过多占用机柜立柱、设备内壁、走线槽旁的安装空间，基座上下两端各设置了一个同轴的圆形安装孔，可配合自攻螺丝、尼龙扎带或者背胶辅助完成固定，安装孔的位置做了轻微的沉台处理，螺丝锁紧后头部不会突出基座表面，避免剐蹭线缆外护套。基座一侧延伸出三层平行的卡线齿结构，相邻卡齿之间的间隙尺寸经过匹配计算，刚好可以卡入标准线径的UTP网线，卡齿的端部做了圆弧过渡，没有尖锐的棱角，卡入线缆时不会割破PVC外护套，三层卡位的设计既可以单根固定单条链路，也可以同时梳理三根平行走线的网线，满足小范围多线缆的整理需求。

　　在实际使用场景中，这款固定件的适配范围并不局限于标准机柜布线，在开放式办公区的桌面下走线、弱电井内的垂直布线、工控设备内部的通讯线束固定、家庭组网的暗盒旁理线场景下都能使用，相比传统的尼龙扎带，这种卡扣式的固定结构不需要额外的工具截断扎带，后期调整线路时只需要将线缆从卡齿中脱出即可，不会产生一次性扎带的耗材浪费，也避免了扎带捆扎过紧挤压线对造成的双绞线传输性能下降问题。

　　设计过程中针对安装边界做了多场景的适配考量，基座背面为平整的贴合面，不管是在金属机柜的冷轧钢板表面、PVC走线槽的侧壁、木质的办公桌底板还是墙面的PVC线管旁，都能获得稳定的贴合效果，卡齿的突出长度经过反复验证，既保证了线缆卡入后不会因为日常的线缆拉扯、设备震动轻易脱出，又不会因为突出过长影响相邻部件的安装，整体结构的边角全部做了R角处理，没有锋利的冲切边缘，施工人员徒手操作时也不会被划伤。

　　从结构强度的角度考虑，这款固定件的基座与卡齿采用一体化的结构设计，没有拼接缝隙，卡齿与基座连接的根部做了加厚的过渡处理，反复卡入、取出线缆的过程中不会出现根部断裂的问题，材料本身具备一定的韧性，卡入线缆时卡齿可以产生轻微的弹性形变，适配线径存在小幅公差的不同厂家UTP线缆，不会因为线径略粗就出现卡不进去或者卡接过松的问题。在垂直布线的场景中，这种固定件可以每隔一定间距布置一个，将垂直敷设的网线分段固定，避免线缆自身重量长期拉扯造成的水晶头接触不良问题，在水平走线的场景中，可以将零散的网线按链路分组固定，让走线路径清晰可辨，后期运维时可以快速识别对应链路，不需要在杂乱的线束中反复翻找。

　　不同于大型的理线架产品，这款小型固定件不需要占用机柜的整U安装空间，可以根据实际的走线位置灵活布置，在一些空间局促的小型壁挂机柜、设备内部的空余位置都能安装使用，填补了大型理线配件无法覆盖的零散布线固定需求，安装孔的间距也匹配了常见的机柜安装孔位、墙面明装底盒的固定孔距，不需要额外打孔就能在很多现有安装位上直接固定，进一步降低了施工的复杂度。
