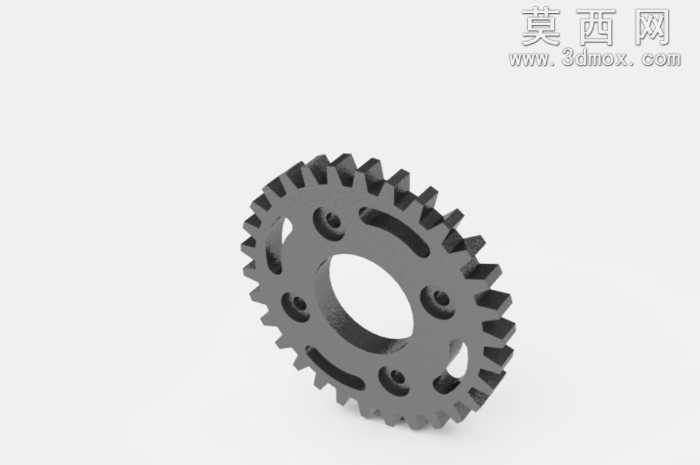

轻量化镂空直齿传动齿轮三维设计

本款齿轮采用三维参数化建模方式完成整体结构设计，建模过程中首先以标准渐开线齿形为核心基准，通过齿廓曲线方程精准生成每个轮齿的轮廓形态，保证齿距、齿厚、齿顶高、齿根高的参数完全符合直齿圆柱齿轮的啮合传动标准，避免后续装配使用中出现卡滞、传动精度不足的问题。在主体结构设计上，摒弃了传统实心齿轮的厚重结构，采用辐板式轻量化设计思路，在轮辐区域均匀开设弧形减重槽与圆形安装定位孔，在不降低齿轮整体结构强度、不影响轮齿啮合受力性能的前提下，有效降低了齿轮自身重量，减少传动过程中的转动惯量，提升传动响应速度，同时均匀分布的槽孔也能在齿轮高速运转时带动周边空气流动，起到一定的辅助散热作用，降低长时间传动带来的温升损耗。材质渲染阶段选用了哑光金属灰的合金结构钢材质，还原工业传动齿轮的真实质感，对齿面做了细微的磨砂质感处理，模拟实际机加工后的齿面粗糙度效果，对轮辐的减重槽边缘做了轻微的倒角高光处理，体现精密机加工的工艺细节，整体渲染效果真实还原工业零件的质感。结构细节上，齿轮中心设置标准尺寸的安装轴孔，轴孔周边均匀分布六个螺纹安装孔，可通过紧固件与传动轴、连接法兰实现可靠固定，保证传动过程中扭矩传递的稳定性；轮齿根部做了标准圆角过渡处理，避免应力集中导致的轮齿断裂问题，提升齿轮的使用寿命与负载能力。整体设计兼顾了传动精度、结构强度与轻量化需求，既可以用于机械传动教学演示，也可作为汽车传动系统、工业自动化设备传动机构的设计参考，建模过程中所有特征均保留完整参数，可根据实际传动比、负载需求快速调整齿数、模数、孔径等核心参数，适配不同的传动场景使用需求。
