80mm心轴配套冷却液管路固定支架

　　在常规金属切削加工、主轴类设备的冷却回路布设场景中，冷却液管路的固定可靠性直接影响冷却点位的精准度，一旦管路出现移位、松脱，切削液无法准确喷射到刀具与工件接触区域，就会出现刀具过热磨损、工件表面灼伤、加工精度超差等一系列问题。这款适配80mm直径心轴的冷却液管支架，正是针对这类安装场景开发的专用固定构件，解决了常规管夹无法直接依托心轴安装、需要额外焊接或打孔固定支座的痛点。

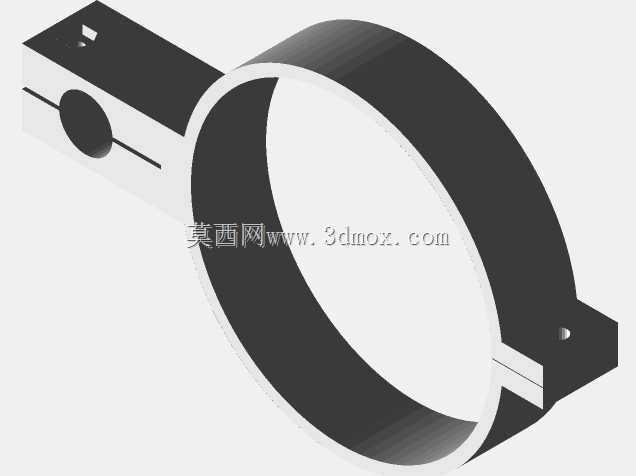

　　从结构设计逻辑来看，这款支架采用了卡箍式抱紧加侧装固定座的一体化结构，主体的环形抱紧部分采用开口式设计，开口处预留了锁紧间隙，安装时不需要将心轴端部的连接件全部拆除，只需将开口对准心轴推入到位，再通过开口处的锁紧结构收紧，即可实现与心轴的可靠固定，这种设计大幅降低了现场安装的操作难度，尤其适合设备改造、管路加装这类无法大范围拆解原有结构的场景。侧方延伸的固定座上设置了贯穿的管路安装孔，孔位与环形抱紧结构的相对位置经过尺寸校核，安装后冷却液管的出口方向正好对准心轴前端的工作区域，不需要额外调整管路弯折角度就能保证冷却介质准确喷射到目标位置。

　　从安装边界尺寸来看，环形抱紧结构的内径严格匹配80mm直径的心轴，抱紧后的径向厚度控制在合理范围，不会与心轴周边的旋转部件、防护结构产生运动干涉；侧方固定座的伸出长度经过优化，既保证了管路安装后有足够的调整空间，又不会因为伸出过长导致支架在设备运行过程中受振动产生形变。固定座上的管路安装孔适配常规规格的冷却液输送管，孔壁做了圆滑过渡处理，不会对管路外壁产生切割性磨损，能延长冷却管路的使用寿命。

　　在实际应用中，这类支架除了用于普通车床、铣床的主轴心轴冷却管路固定，还可适配各类带旋转心轴的专用加工设备，比如磨床的工件主轴、自动化钻孔单元的动力头心轴等场景。相比传统的分体式管夹加焊接支座的固定方式，这款一体化支架的安装效率提升明显，不需要在设备本体上进行焊接、打孔等不可逆的加工操作，不会破坏原有设备的结构强度，后期调整管路位置或者拆除更换时也不会在设备表面留下残留痕迹。

　　设计过程中针对支架的受力情况做了针对性的结构强化，环形抱紧部分与侧方固定座的衔接位置做了圆弧过渡处理，避免应力集中导致的支架断裂问题，整体结构的刚性足以承受冷却管路内流体脉动产生的冲击力，以及设备运行过程中传递的持续振动，长期使用不会出现抱紧松动、固定座下垂移位的问题。开口处的锁紧结构采用常规的紧固件连接，日常维护时只需要定期检查锁紧力即可，不需要特殊的维护工具，适配车间常规的运维条件。

　　从三维建模的角度来看，这款支架的结构特征清晰，环形部分的柱面特征、固定座的拉伸特征、安装孔的切除特征、开口处的锁紧槽特征都具备明确的建模逻辑，在进行同类型支架的参数化改型时，可以直接通过调整环形内径、固定座伸出长度、安装孔直径等核心参数，快速适配不同直径的心轴、不同规格的冷却管路，大幅缩短同系列构件的设计周期。建模过程中需要重点关注环形抱紧部分的开口间隙尺寸，间隙过小会导致安装时无法顺利卡入心轴，间隙过大则会导致锁紧后抱紧力不足，容易出现转动移位；另外固定座与环形部分的衔接圆角尺寸需要匹配整体壁厚，避免出现壁厚突变导致的注塑或加工过程中的形变问题。
