多孔圆形家用制冰格结构设计

　　日常家用制冰场景中，传统方形冰格存在取冰费力、冰块粘连、单格容量不均的问题，这款圆形多孔冰托盘的设计，正是针对这些使用痛点做了结构优化。从实际使用场景来看，该冰托盘适配绝大多数家用冰箱冷冻层的常规搁板间距，整体采用圆盘式布局，直径控制在180mm范围内，整体高度35mm，不需要额外占用过多冷冻存储空间，可直接平放在冷冻层搁板上，不会与上层搁板、抽屉结构产生干涉。

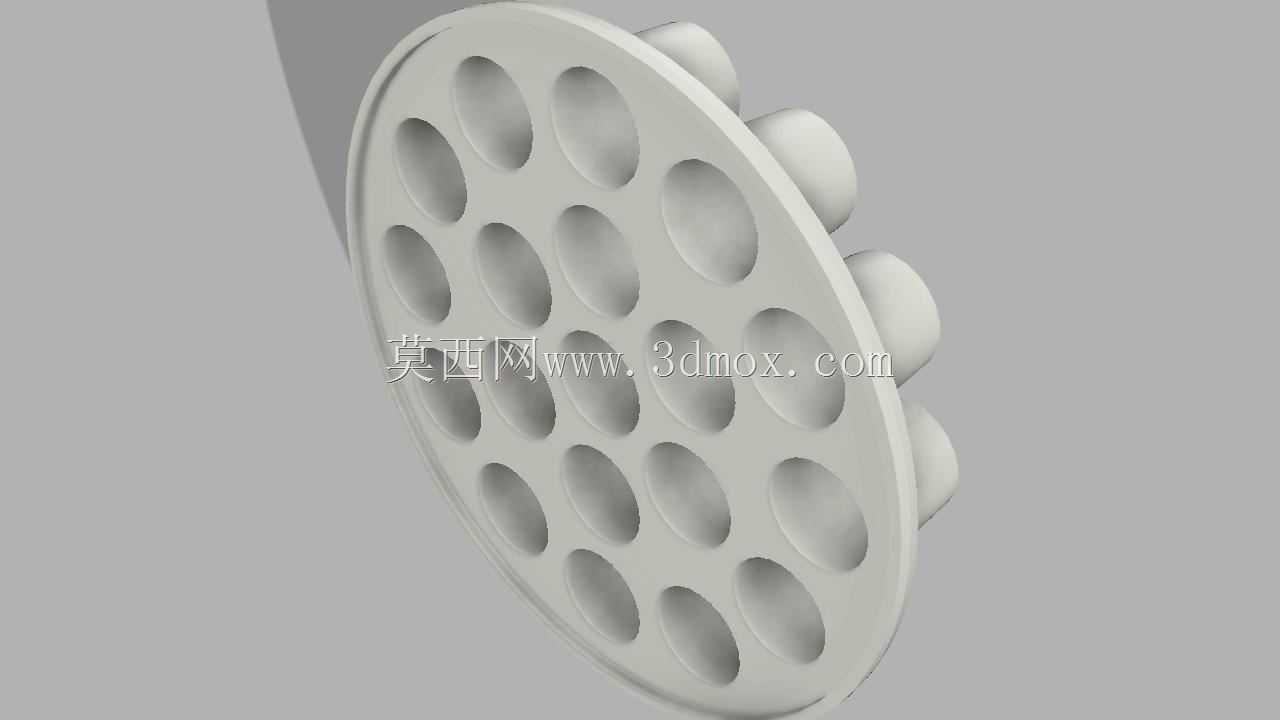

　　从功能特性上看，盘面均匀排布19个独立冰槽，每个冰槽采用半球形凹陷结构，槽口直径32mm，槽深28mm，单槽成型后的冰块为圆头柱形，单块冰容量约18ml，既满足单杯饮品的加冰量需求，半球形槽底的圆弧过渡设计，也能让冰块在受到轻微扭转力时顺利脱离槽体，不需要用力弯折托盘就能完成取冰，避免传统硬塑冰格反复弯折后出现的应力发白、开裂问题。托盘边缘做了3mm宽的翻边结构，翻边高度2mm，一方面方便使用者拿取时手指有稳定的施力位置，不会因为托盘表面结霜打滑，另一方面翻边的加强作用也能提升整个圆盘的结构刚性，装满水移动的过程中不会因为盘面形变导致水从槽口溢出。

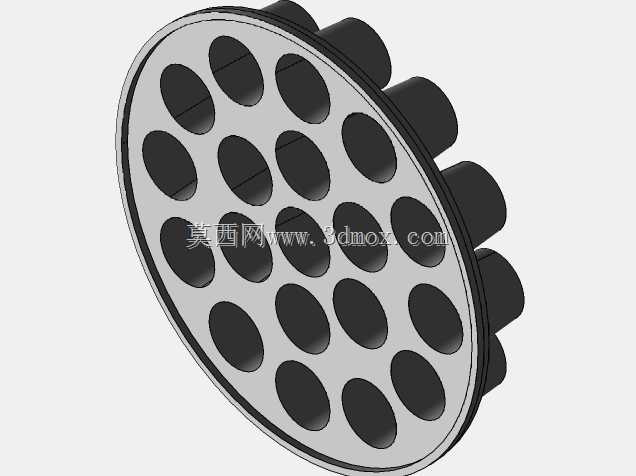

　　设计思路上，整体采用中心对称的排布方式，中心位置设置1个冰槽，外围分两圈环绕排布，内圈6个冰槽、外圈12个冰槽，所有冰槽之间的筋位宽度统一为4mm，筋位厚度2mm，既保证相邻冰槽之间的结构强度，也让冷冻过程中冷量传递更均匀，所有冰槽内的水可以同步完成冻结，不会出现外圈冰块已经完全冻实、中心位置还存在液芯的情况。冰槽的侧壁做了0.5°的拔模斜度，从槽口到槽底尺寸均匀收窄，这个角度既不会因为斜度过大导致单槽容量缩水，也能满足注塑生产时的脱模要求，不会出现脱模时冰块残留在槽内、或者塑料件顶白的问题。

　　从安装与使用边界来看，该托盘不需要额外的固定结构，直接平置即可使用，盘面的整体平面度公差控制在0.5mm以内，放置在水平搁板上不会出现倾斜漏水的问题。材质选用食品级耐低温PP材质，可耐受-20℃的冷冻环境温度，不会因为长期低温环境出现材质变脆、开裂的问题，同时也支持常温清水冲洗，表面光滑无死角，不容易残留水垢和污渍。相邻冰槽之间的筋位顶面略高于槽口平面0.3mm，即使注水时水位略高于槽口，多余的水也会被筋位阻挡，不会流到其他冰槽或者托盘外，避免冰块冻结后粘连成整体。

　　实际使用过程中，这种圆形布局的冰托盘相比传统长条形冰格，空间利用率更高，同样的占用面积下可以制作更多冰块，而且圆形的外轮廓没有尖锐棱角，拿取时不会刮蹭冰箱冷冻层的内壁或者抽屉，移动过程中如果出现轻微碰撞，圆弧外轮廓也能分散冲击力，不会出现边缘崩缺的问题。每个冰槽的边缘都做了R0.8mm的圆角过渡，没有尖锐的棱边，清洗时不会划伤手指，也不会因为应力集中导致槽口位置在低温下出现开裂。托盘背面的每个冰槽对应位置做了0.2mm深度的凹陷标识，生产时可以通过这个位置做模腔的排气结构，避免注塑时出现缺胶、气泡的问题，同时背面的网格状加强筋高度1.5mm，在不增加整体壁厚的前提下提升了盘面的抗形变能力，装满水后盘面的最大形变量不超过1mm，不会因为中部下沉导致水从边缘溢出。
