梁式抽油机曲柄连杆操纵演示结构

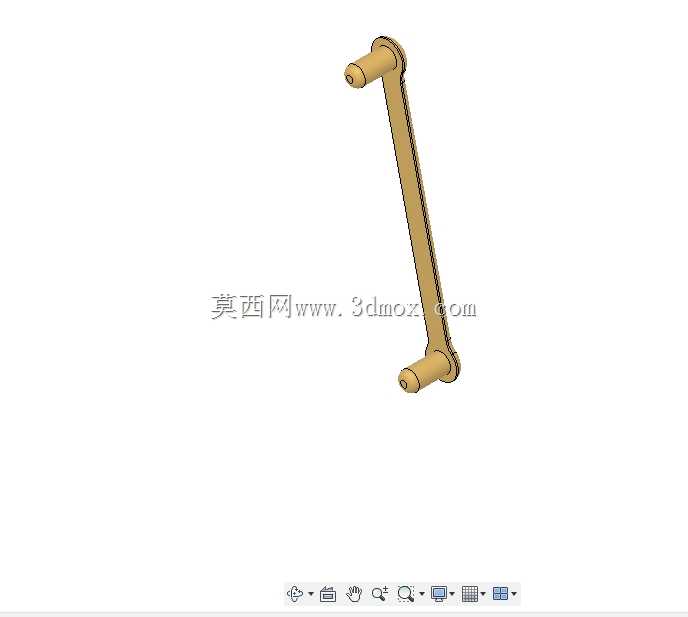

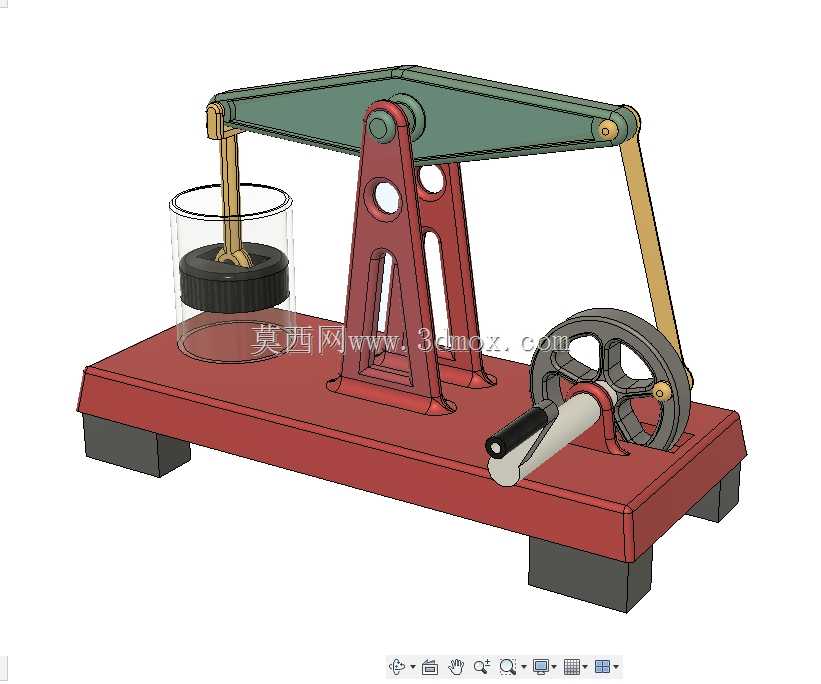

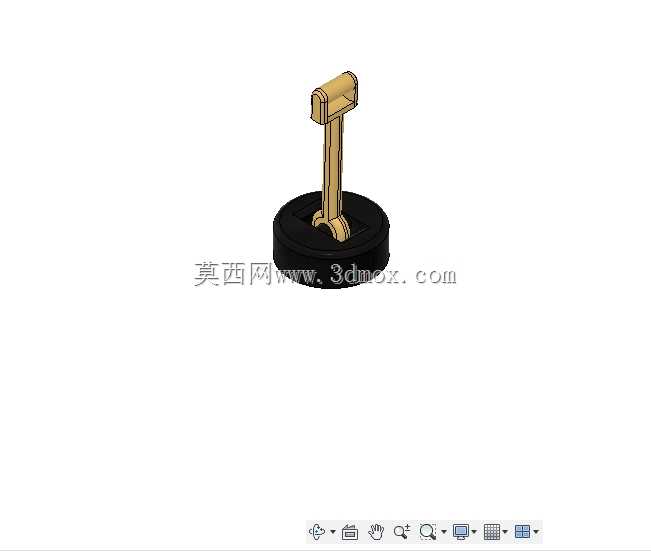

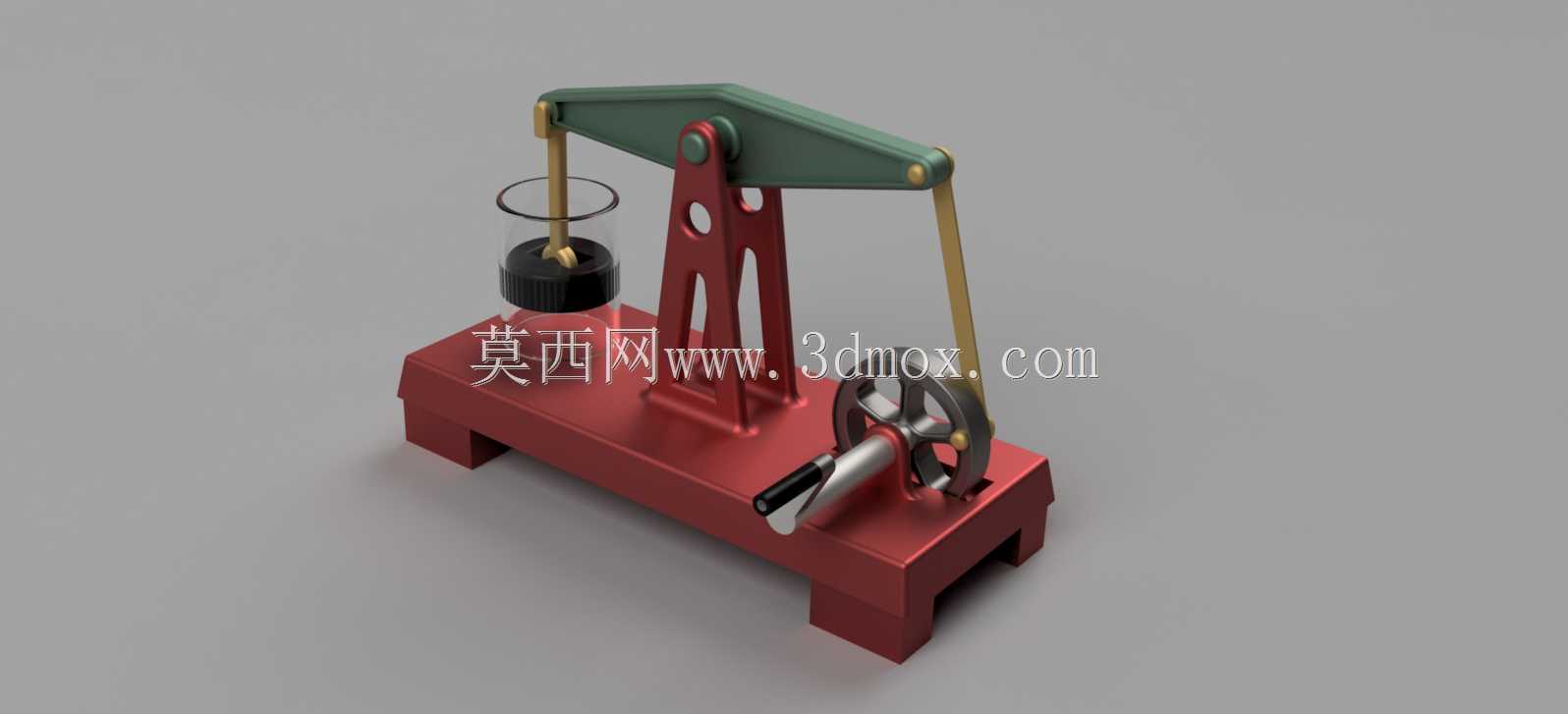

　　这套梁式传动演示结构，还原了陆上采油场景中常见游梁式抽油设备的核心传动逻辑，把现场十几米高的采油树核心传动部分做了等比例缩小，完整保留了曲柄、连杆、游梁、支架、底座的全部传动配合关系，没有做多余的结构简化，每一处铰接点的配合间隙、配重块的安装位置、手动操纵端的摇柄结构都和现场实际设备的传动逻辑完全对应。从应用场景来看，这类结构除了陆上油田的采油作业场景，其核心的曲柄摇杆反转四连杆逻辑，还被广泛应用在小型冲压设备、往复式给料机、农田灌溉的往复提水装置中，核心是把旋转运动转化为定角度的往复摆动，再通过端部的执行件完成直线往复的作业动作。从功能特性上看，这套结构的核心是通过曲柄的整周旋转，带动连杆做平面复合运动，

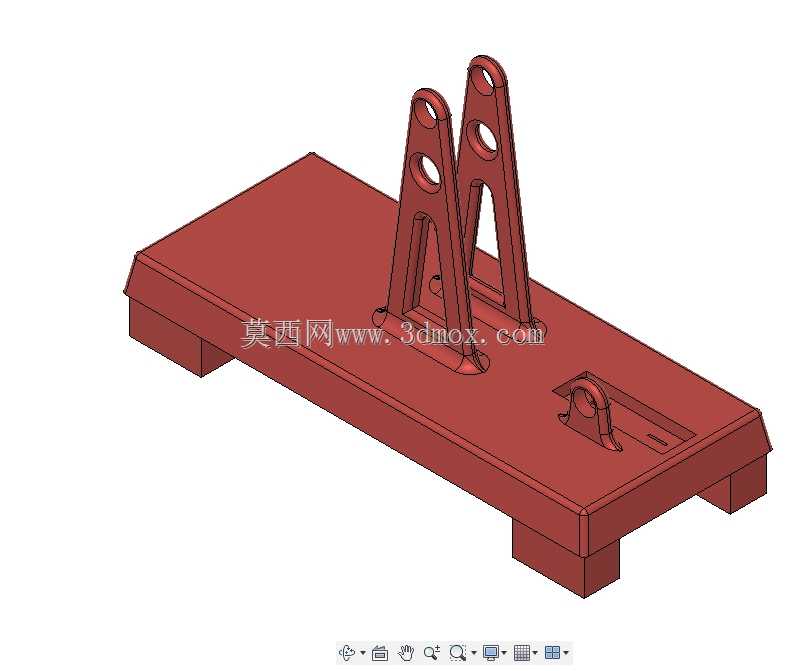

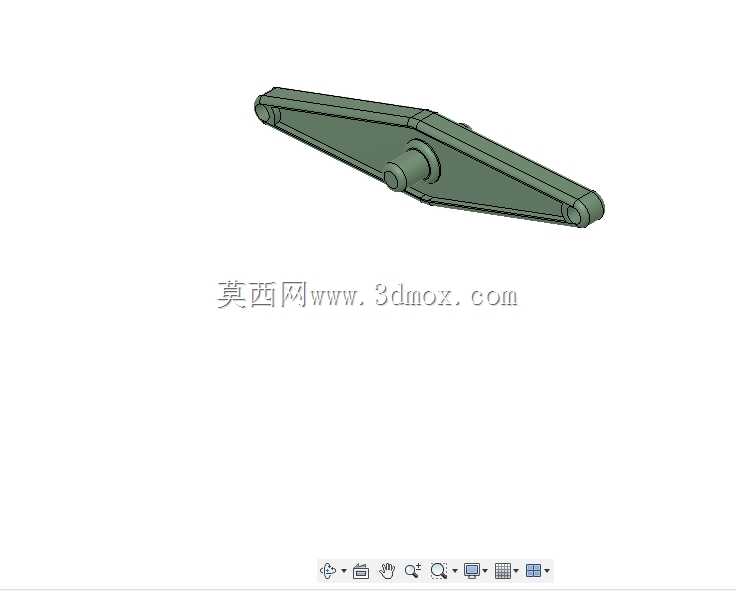

　　最终驱动游梁绕支架上的铰接支座做定角度上下摆动，游梁前端的悬挂件会随之做上下直线往复运动，整个传动过程没有复杂的电控元件，纯机械结构的传动可靠性极高，能够在野外无复杂维护条件的场景下长期连续运转，对工况的适应能力极强。设计思路上，整个结构的受力传递路径非常清晰，底座采用整体式的箱型支撑结构，所有的铰接支座都直接集成在底座的加工基准面上，避免了分体式装配带来的同轴度误差，支架部分采用三角支撑的桁架结构，在保证支撑刚度的前提下尽可能减少了结构自重，游梁采用变截面的梁体结构，铰接点位置做了局部加厚处理，抵消长期往复摆动带来的应力集中问题，曲柄部分特意设置了可调整的配重安装位，能够根据端部执行件的负载大小调整配重块的位置，

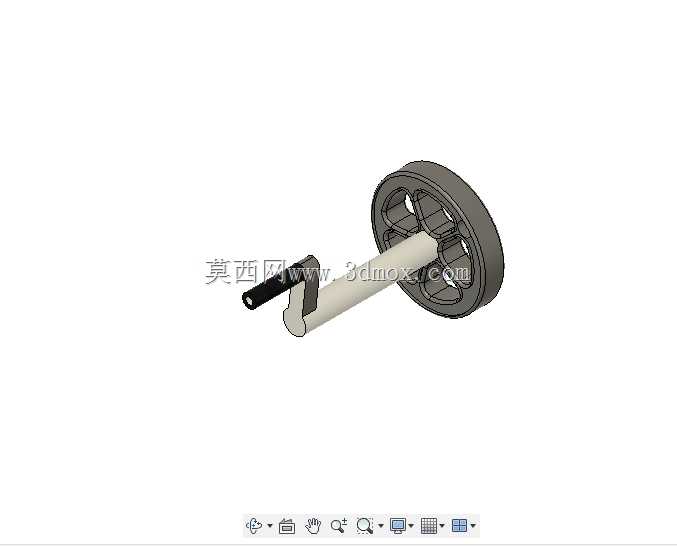

　　平衡运转过程中的惯性力矩，降低输入端的扭矩波动。从安装边界和尺寸配合来看，整个结构的安装基准为底座的下平面，平面度要求控制在0.1mm每百毫米范围内，保证设备运转过程中不会出现附加的倾覆力矩，各铰接点的销轴采用间隙配合，配合间隙控制在0.02-0.05mm之间，既保证转动过程无卡滞，又避免间隙过大带来的传动冲击，曲柄的回转半径、连杆的中心距、游梁的前后臂长比例经过严格的运动学校核，保证游梁的摆动角度在合理范围内，端部执行件的直线运动行程满足作业要求，不会出现运动死点或者传动干涉问题。手动操纵端的摇柄设置在曲柄轴的延伸端，摇柄的回转半径符合人体工程学的施力要求，手动转动时不需要施加过大的作用力就能带动整个机构平稳运转，

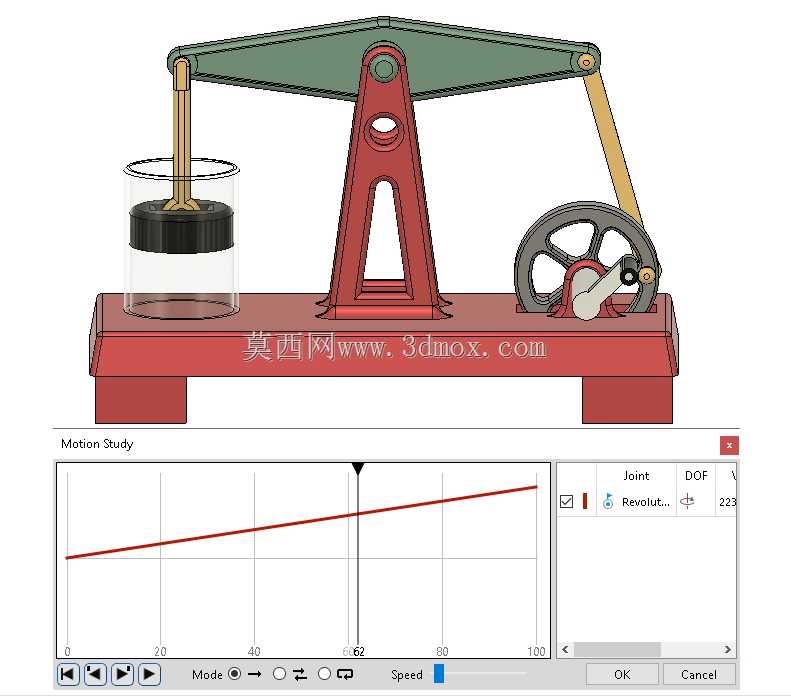

　　能够直观演示整个四连杆机构的运动过程，观察每个构件在不同运动相位的位置关系和受力状态。在实际的工程应用中，这类梁式传动结构的维护点全部集中在铰接点的润滑位置，只需要定期加注润滑脂就能保证长期运转，结构的易损件只有铰接点的轴套，更换时不需要拆解整个机构，维护成本极低。这套演示结构完整还原了真实设备的传动配合关系，没有做失真的简化，能够帮助结构设计人员直观理解曲柄摇杆类四连杆机构的运动特性，在做同类往复传动设备的设计时，可以直接参考其构件比例、铰接点布置、支撑结构的设计思路，校核运动行程和受力传递路径，减少前期方案设计阶段的运动学仿真迭代次数，也可以作为机械原理教学环节的演示教具，让学习者直观理解反转四连杆机构的运动逻辑，区别于常见的正转曲柄滑块机构，这类梁式结构的从动件是做定角度摆动而非直线运动，在需要大行程往复摆动的作业场景下，传动效率和结构稳定性比齿轮齿条、凸轮传动的方案更有优势，尤其是在低速重载的野外作业场景下，纯机械的传动结构抗干扰能力更强，不会因为环境温度、粉尘、湿度的变化影响传动可靠性。
