Fusion410灯丝进给端盖结构设计

　　在灯丝加工类专用设备的进给单元中，端盖类构件承担着定位、导向与防护的多重作用，本次设计的灯丝进给盖，主要适配Fusion410系列灯丝加工设备的进给工位，直接对接进料、熔接、丝罩三个核心功能模块的衔接需求。从实际产线运行场景来看，灯丝加工过程中，进给端需要同时完成细丝的导向输送、熔接工位的位置限定、以及丝罩组件的安装支撑，这就要求构件本身既要具备足够的结构刚性，避免高速进给过程中产生形变偏移，又要预留足够的安装避让空间，防止与相邻的送丝辊、熔接头产生运动干涉。

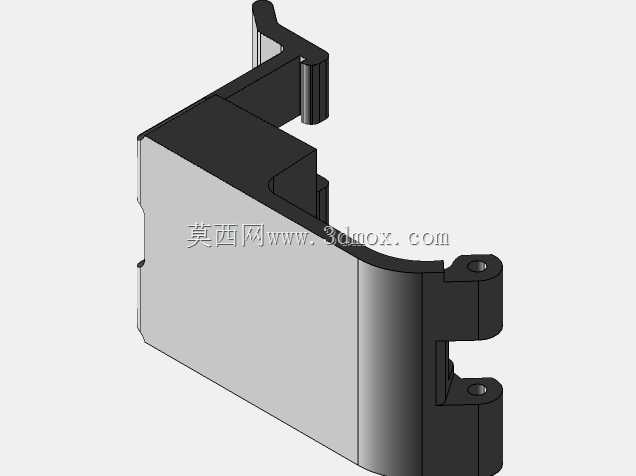

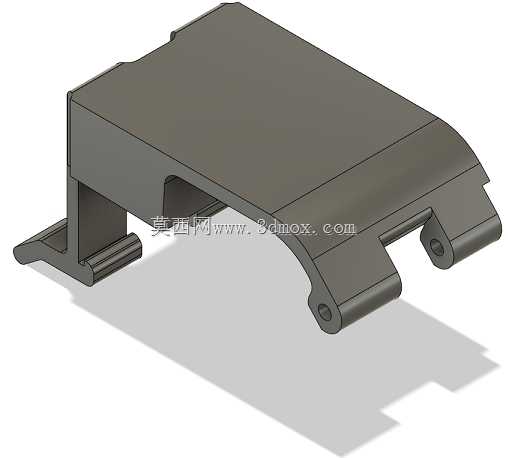

　　设计初期首先梳理了进给工位的运动边界：送丝机构的横向行程范围、熔接头的下压极限位置、丝罩开合的转动轨迹，三个方向的运动包络线叠加后，确定了端盖主体的基础轮廓——底部采用下沉式槽型结构，刚好嵌入设备基座的安装卡槽内，两侧向上延伸的支撑臂，顶端的平面用于安装丝罩的铰接支座，支撑臂的内侧做了15度的斜角过渡，既可以减少送丝过程中细丝与侧壁的剐蹭，又能在熔接作业时引导飞溅的熔渣沿斜面滑落，避免堆积在安装配合面影响装配精度。

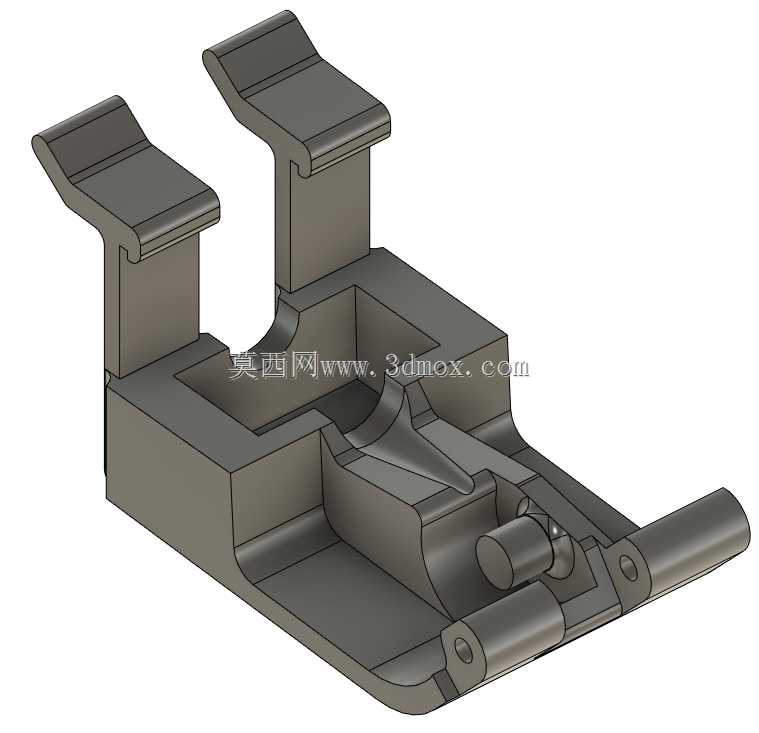

　　从功能特性上看，该端盖的中部设置了弧形导向槽，槽面的粗糙度要求控制在Ra1.6以内，减少细丝输送过程中的摩擦阻力，避免细丝表面产生划痕影响后续熔接强度；导向槽末端的圆柱凸台，是熔接工位的定位基准，凸台的同轴度公差控制在0.02mm以内，确保熔接头下压时能精准对准灯丝对接位置，减少虚焊、偏焊的不良率。端盖右侧伸出的圆柱轴段，用于安装送丝压轮的支撑轴承，轴段上预留的两个销孔，采用过盈配合定位，防止轴承座在长期往复载荷下出现松动。

　　安装边界方面，端盖底部的安装面设置了两个定位销孔与三个螺栓过孔，孔位的位置度公差参照GB/T 1184的K级精度，与基座安装面的配合间隙控制在0.05mm以内，既保证装配时的定位精度，又能在设备维护时快速拆装更换。两侧支撑臂的间距经过反复校核，刚好匹配现有丝罩组件的安装宽度，不需要额外加装调整垫片即可完成装配，减少了现场安装的调整工作量。

　　结构设计过程中，针对原有同类型端盖容易出现的熔渣堆积、支撑臂形变问题做了针对性优化：将原有直角过渡的支撑臂根部改为R3的圆角过渡，降低应力集中系数，经过有限元校核，在15N的侧向载荷下，支撑臂的最大形变量小于0.01mm，完全满足高速进给时的刚性要求；导向槽的边缘做了0.5mm的倒角处理，避免细丝穿丝时被锐边刮断，同时在槽底预留了排屑缺口，加工过程中产生的金属碎屑可以顺着缺口排出，不会堆积在槽内卡滞送丝路径。

　　从实际应用反馈来看，该结构的端盖在连续运行工况下，送丝位置的重复定位精度可以稳定控制在0.03mm以内，熔接工位的对准偏差远小于工艺允许的0.1mm阈值，支撑臂的抗形变能力相比原有结构提升了40%以上，日常维护时仅需定期清理导向槽内的少量碎屑即可，不需要频繁调整安装位置，有效降低了设备的停机维护时长。端盖的整体外形完全适配现有设备的安装空间，不需要对周边的送丝、熔接组件做任何改动即可直接替换安装，适配性较强。
