适配Arduino开发的5V直流减速步进电机结构

项目分类:电动机 发布时间:2024-04-22 ID:747332
  • 适配Arduino开发的5V直流减速步进电机结构
  • 适配Arduino开发的5V直流减速步进电机结构
  • 适配Arduino开发的5V直流减速步进电机结构
  • 适配Arduino开发的5V直流减速步进电机结构
  • 适配Arduino开发的5V直流减速步进电机结构
  • 适配Arduino开发的5V直流减速步进电机结构
  • 适配Arduino开发的5V直流减速步进电机结构
  • 适配Arduino开发的5V直流减速步进电机结构

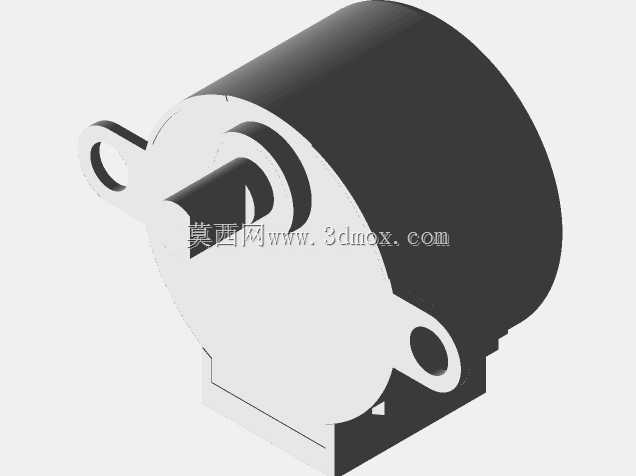

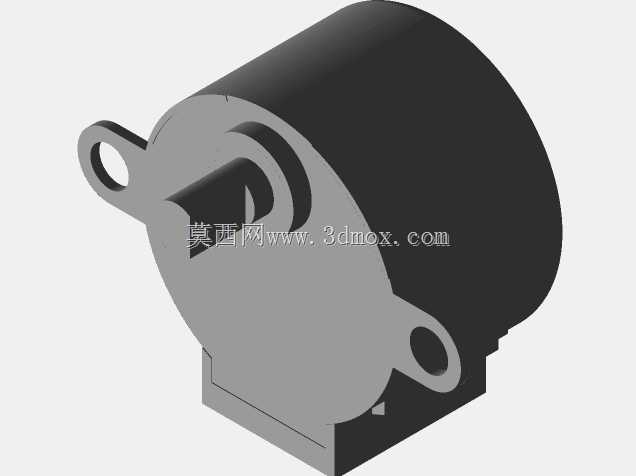

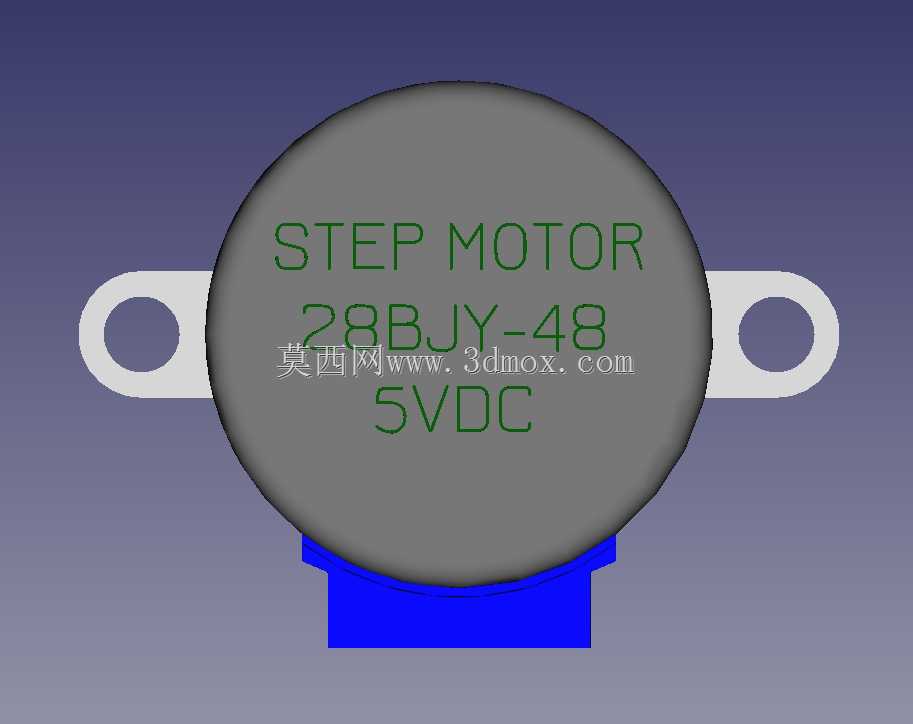

  这款步进执行元件的三维结构还原,完全参照市售量产28BYJ-48型5V步进电机的实物测绘尺寸搭建,做结构设计时首先要考虑的就是它在小型创客项目、教学实验装置里的适配场景——很多入门级自动化演示装置、小型云台转动机构、桌面级小型位移平台、智能门锁的锁舌驱动模块,都会选用这款成本低、驱动逻辑简单的减速步进单元,建模时特意把所有安装配合的边界尺寸做了精准还原,避免使用者导入装配体后出现配合干涉的问题。

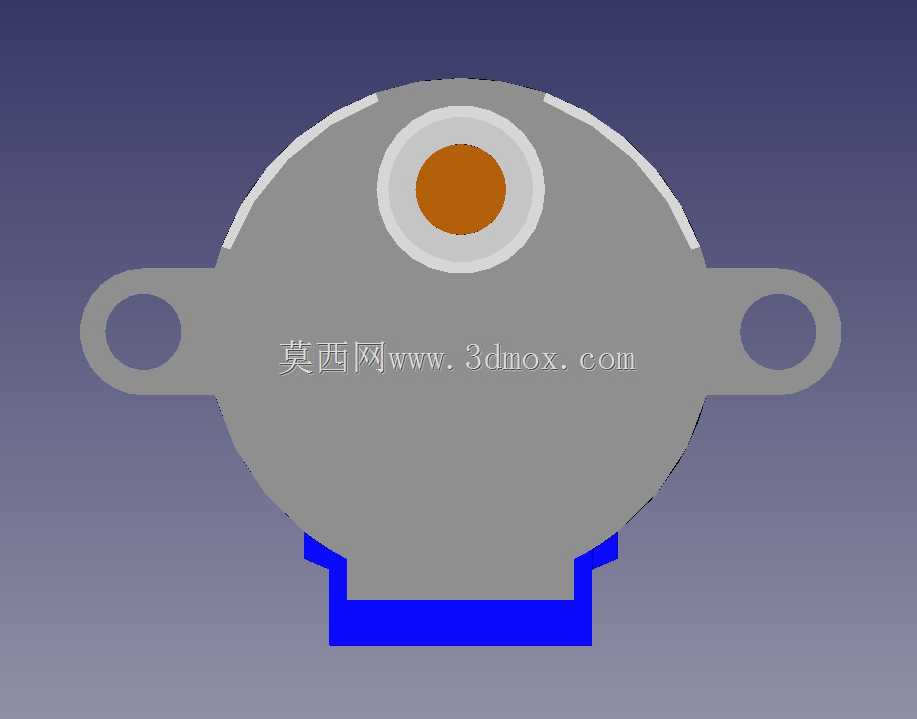

  从实际使用场景来看,这款电机自带一级齿轮减速结构,输出轴的输出扭矩足以驱动百克级的负载做定角度转动,相比不带减速的同尺寸步进单元,它的低速转动稳定性更好,不会出现低速抖动的问题,很适合做需要精准角度控制、对转速要求不高的小型执行端。建模过程中,首先还原了主体圆柱形机壳的外形,机壳侧面延伸出的两个带安装孔的固定耳是安装定位的核心结构,两个安装孔的中心距、孔径大小都严格按照实物测绘值设置,安装时可以直接通过M2或者M2.5的螺丝将电机固定在支架或者设备壳体上,不需要额外做转接件的二次适配。

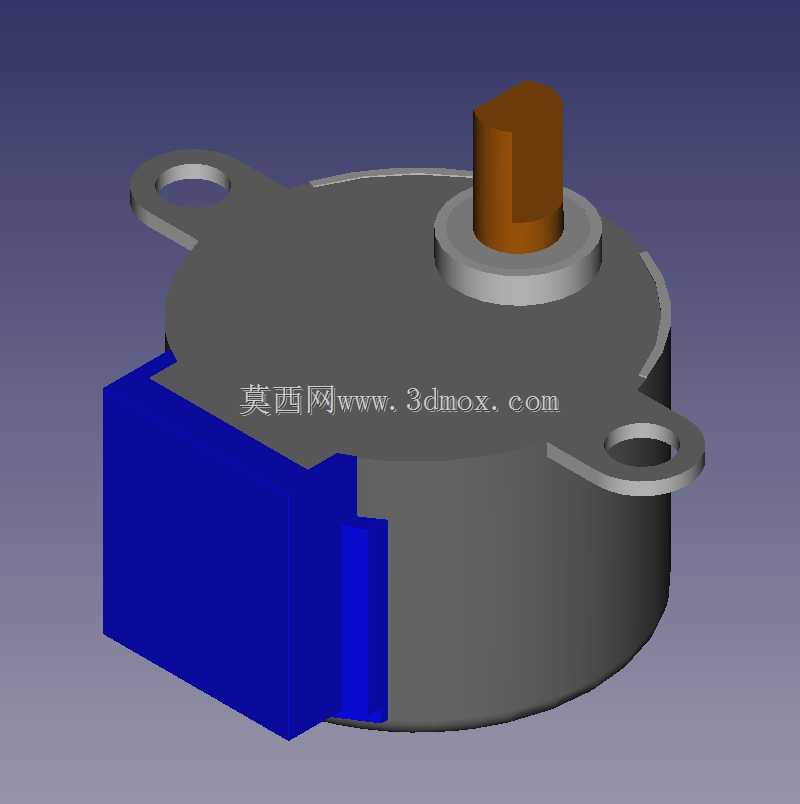

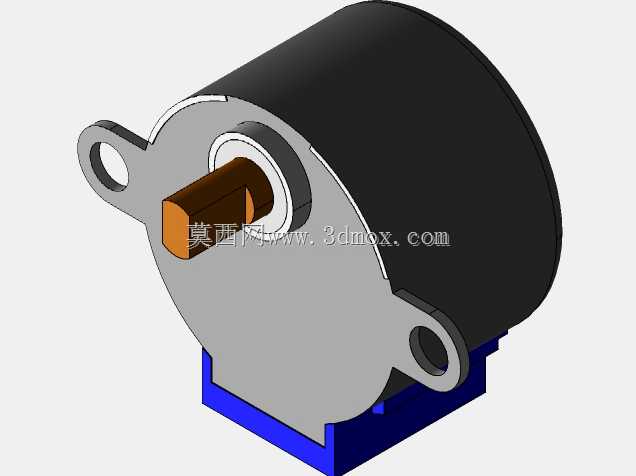

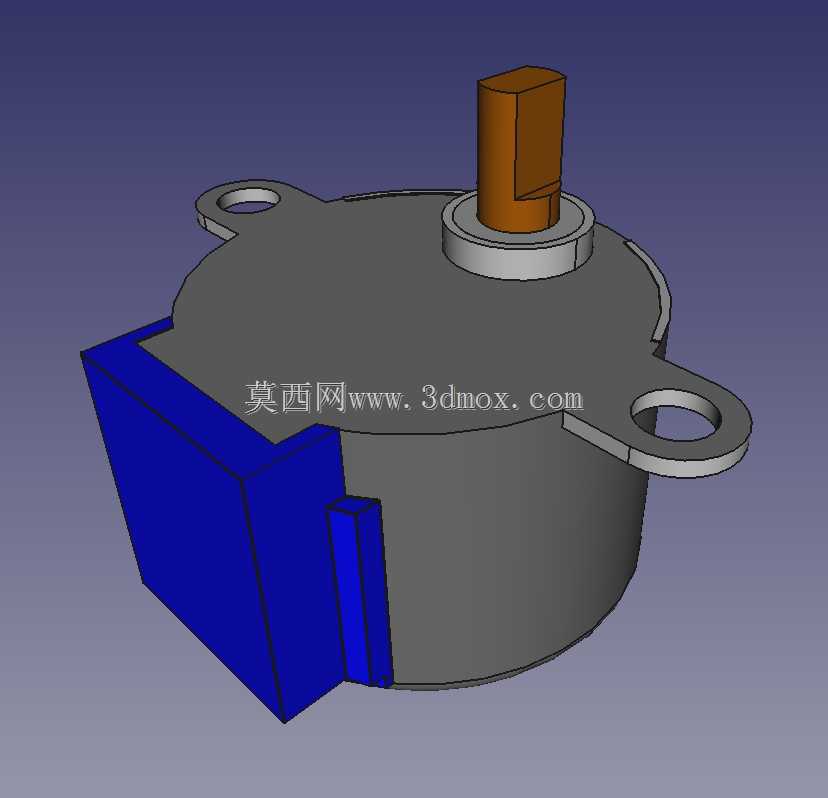

  输出轴部分采用了D型切边的结构设计,这种结构的好处是和配套的传动轮、摇臂配合时不会出现周向打滑的问题,建模时特意保留了切边的尺寸公差余量,装配时可以直接和标准的D型孔传动件做间隙配合,不需要额外修配。侧面突出的蓝色接线座部分,也按照实物的外形尺寸做了还原,接线座的出线方向、引脚间距都和实物一致,做整机结构布线时,可以直接参照这个模型预留接线空间,避免后期组装时出现线材挤压、接线座和周边结构干涉的问题。

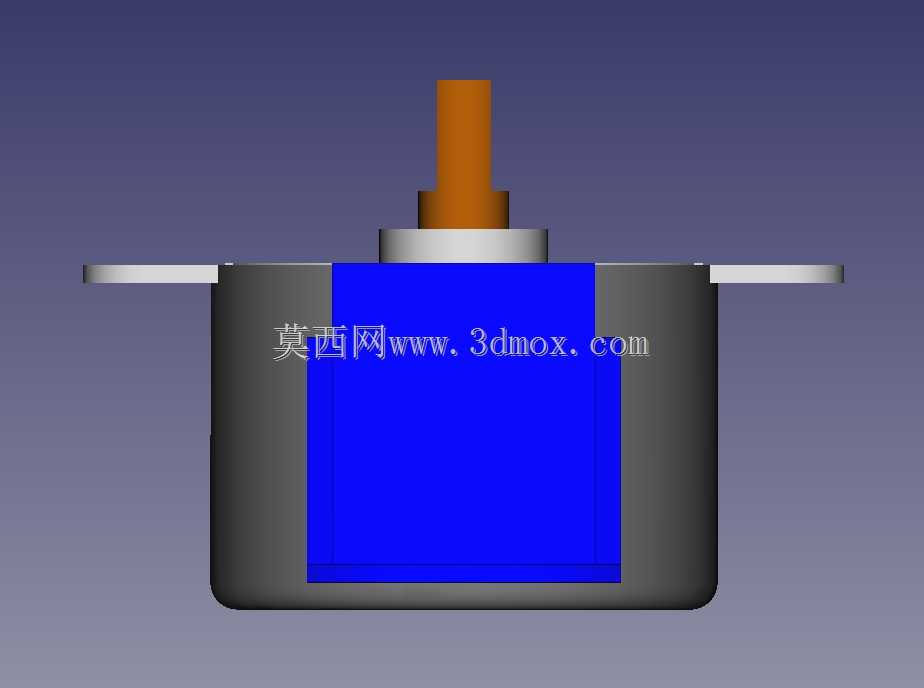

  设计思路上,没有做多余的简化处理,机壳表面的合模线、减速箱部分的拼接缝、输出轴根部的限位台阶都做了还原,这些细节虽然不影响核心装配,但在做整机的渲染展示、装配动画演示时,能最大程度还原实物的真实质感,不会出现模型和实物脱节的问题。从安装边界来看,电机主体的圆柱直径、整体高度(不含输出轴的突出部分)、输出轴的突出长度、固定耳的厚度都做了精准控制,在做设备内部的布局设计时,可以直接把这个模型导入装配环境做干涉检查,不需要反复核对二维图纸的尺寸,能大幅缩短结构设计的周期。

  很多入门开发者在做Arduino相关的项目时,经常会因为没有精准的电机模型,导致3D打印的安装支架尺寸出现偏差,要么固定孔对不准,要么接线座被支架挡住没法插线,这个模型在搭建时就考虑到了这些实际装配中容易踩的坑,把所有容易产生干涉的结构边界都做了1:1的还原,不管是做安装支架的设计,还是做整机的传动结构布局,都能直接作为参考依据。另外,电机尾部的减速箱腔体内部的齿轮传动部分虽然做了外观封装,但外部的安装定位尺寸完全准确,不需要拆解模型就能完成外部结构的配合设计,对于不需要做内部传动分析的结构设计场景来说,既能保证装配精度,又能减少模型的文件体量,提升大型装配体的运行流畅度。

  在小型智能小车的转向结构、桌面机械臂的关节驱动、自动浇花装置的阀门控制、数码管显示的翻页机构这类场景里,这款电机的应用频率非常高,建模时也参考了多个不同批次量产产品的尺寸公差,取了中间值做结构还原,能适配绝大多数市售同型号产品的安装需求,不会因为不同厂商的细微尺寸差异导致装配失败。输出轴的转动中心和机壳圆柱的同轴度也在建模时做了约束,做传动机构设计时,可以直接以输出轴的中心作为传动基准,不需要额外调整同轴度参数,能减少很多装配约束的重复工作。
