双轴铰接式角度传动连接构件结构

项目分类:通用机械零部件 发布时间:2024-04-08 ID:746366

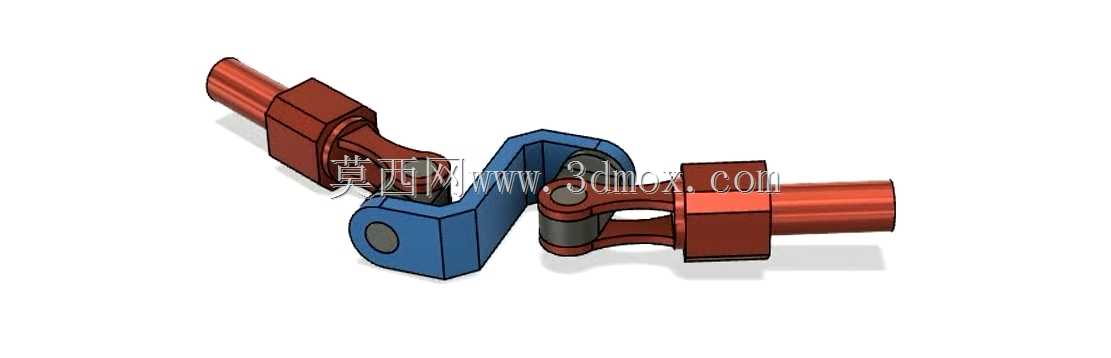

  • 双轴铰接式角度传动连接构件结构

  这类双轴铰接角度传动构件,常被用在存在轴系偏角、安装位存在同轴度误差的动力传递场景里,比如小型自动化设备的分料机构动力输出端、轻工包装线的摆臂驱动连接位、试验台架的角度信号采集端传动链路,都能见到这类结构的实际应用。它的核心作用,是在两根轴线不共线、甚至工作过程中两轴夹角会发生动态变化的工况下,持续稳定传递旋转扭矩,同时补偿安装过程中产生的轴向、角度偏差,避免刚性连接带来的轴系憋劲、轴承额外负载、密封件过早磨损等问题。

  从结构特性来看,该构件采用分体式铰接设计,两端的轴头做了六方卡位结构,方便和外部传动件做周向固定,不需要额外加工复杂的键槽就能传递额定扭矩,安装时直接插入对应配合孔位,靠六方面的贴合就能抵消周向转动的剪切力,适合小扭矩、快装快拆的设备维护场景。中间的连接段采用双铰点布局,相比单万向节的结构,它能实现更大范围的角度补偿,单铰点的偏角补偿通常在15度以内,这种双铰结构可以在两轴夹角最大35度的工况下正常传动,而且传动过程中的转速波动更小,不会出现单节万向节传动时的从动轴转速周期性脉动问题,对后端连接的角度检测元件、精密执行件更友好,能减少转速波动带来的检测误差、执行件冲击。

  设计这类构件的时候,首先要核算两端轴头的剪切强度,轴头的直径要匹配传递的额定扭矩,按照常用的45号钢调质材料来算,轴头的抗剪截面要留1.5倍以上的安全系数,避免频繁正反转时出现轴头剪断的问题。中间铰接的销轴部分,要做表面淬火处理,硬度控制在HRC40-45之间,因为铰接位置是持续相对转动的摩擦副,表面硬度不够的话,长时间运行会出现磨损间隙,导致传动回差变大,影响角度传递的精度。连接臂的部分做了等强度的截面设计,靠近铰点的位置厚度更大,往臂身中间逐渐过渡到均匀壁厚,既保证了结构刚性,又不会额外增加过多的转动惯量,适合中高速往复摆动的工况,不会因为惯量太大导致驱动端过载。

  安装边界上,两端轴头的配合公差建议选H7/h6的间隙配合,安装时要保证轴头插入配合孔的深度不小于轴径的1.2倍,避免传动过程中轴头脱出。两轴的初始安装夹角建议控制在20度以内,预留15度的动态摆动余量,不要长期在最大偏角状态下运行,否则会加剧铰接销轴的磨损,缩短构件的使用寿命。轴向方向上,要预留0.5-1mm的窜动间隙,因为设备运行过程中轴系会因为温度变化产生热伸长,预留间隙可以避免构件承受额外的轴向推力。铰接位置要预留注油空间,日常维护时可以定期涂抹润滑脂,减少摩擦副的磨损,在无尘的常温工况下,润滑周期可以设定为每运行1000小时补充一次润滑脂,如果是在多粉尘、有腐蚀性介质的场景使用,还要在铰接位置加装防尘密封圈,避免杂质进入摩擦副造成磨粒磨损。

  实际选型替换的时候,要注意核对两端轴头的截面尺寸、轴伸长度,以及构件的最小回转半径,安装时要确认周围没有结构干涉,因为构件在摆动过程中,连接臂的运动轨迹是一个圆锥面,要保证这个圆锥面范围内没有管线、其他结构件的阻挡,避免运行过程中出现碰撞。另外这类构件不适合大扭矩的重载传动场景,比如重型输送机、破碎机的主传动链路就不适用,它更适合小扭矩、需要角度补偿的精密传动链路,比如角度传感器的输入端连接、小型摆缸的输出端连接、自动化设备的开门机构传动等场景,在这些场景下它的结构紧凑、安装便捷、补偿能力强的优势才能充分发挥。
