可调螺栓式灯丝线轴支撑放置架

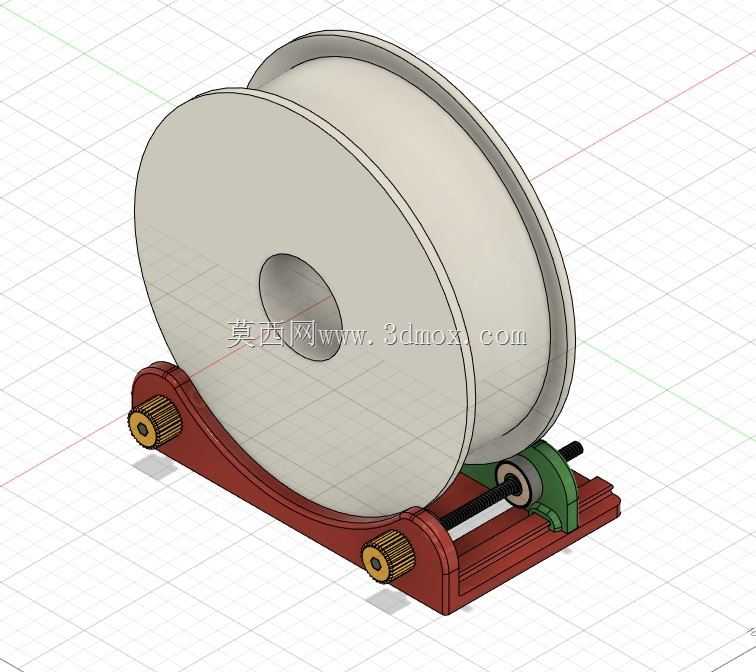

　　日常3D打印作业场景里，灯丝线轴的放置一直是容易被忽略但直接影响打印稳定性的环节，不少从业者都遇到过线轴转动卡滞、送丝阻力波动导致的出料不均、打印层纹异常问题，这款带调节螺栓的灯丝支架，就是针对桌面级FDM打印场景的线轴承托需求设计的实用支撑结构。从实际使用场景来看，它适配10厘米宽度规格的常规灯丝线轴，不管是PLA、ABS还是PETG材质的1kg装标准线轴，都能稳定放置在支架的两个支撑滚轮之间，线轴转动时的同轴度偏差可以通过两侧的调节螺栓进行微调，避免线轴轴向窜动带来的送丝拉扯问题。设计思路上没有采用复杂的轴承座快拆结构，而是直接用侧支架内嵌的滚花轴头作为转动支撑，滚花表面可以增加和线轴内孔侧壁的摩擦力，

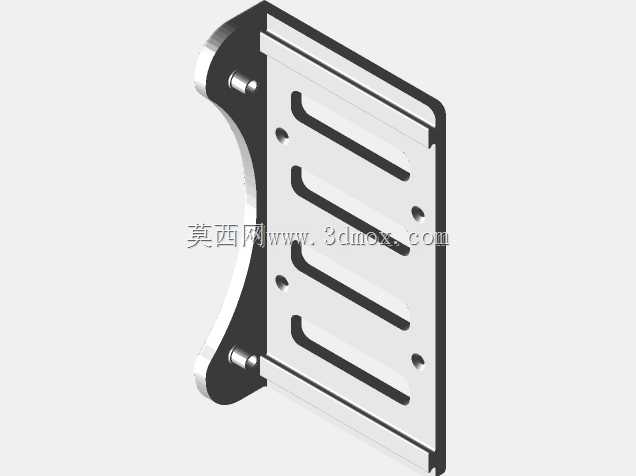

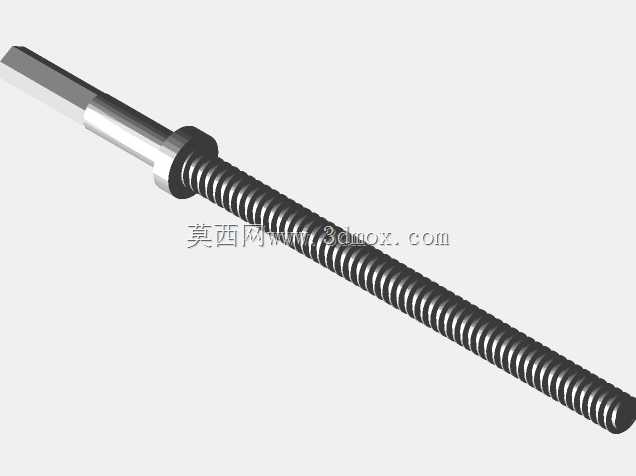

　　防止线轴空转过冲导致的线材松脱打结，右侧的绿色限位挡块可以根据线轴的实际内孔尺寸调整压紧程度，适配不同内径的线轴安装需求，不需要额外定制适配轴套。安装边界方面，整个支架的底座采用下宽上窄的梯形支撑结构，底部两个安装脚的平面度经过结构优化，放置在打印平台旁的桌面时不需要额外打孔固定，自身配重加上底座的接触面积就可以保证线轴满料转动时不会出现侧翻，两侧的支撑立板和底座采用一体化的加强筋过渡，承受满卷1kg线材的径向载荷时不会出现立板外张变形的问题。功能特性上，两侧的调节螺栓采用细牙螺纹设计，调节精度可以控制在0.1mm级别，针对不同打印速度下的线轴转动阻尼需求，可以通过螺栓的旋入深度调整轴头的夹紧力：打印速度在30mm/s以下时，

　　可以适当调松夹紧力让线轴转动更顺滑，减少送丝齿轮的负载；打印速度提升到50mm/s以上时，适当调紧夹紧力增加转动阻尼，避免线轴因为惯性过度转动放出过多线材，导致线材在送丝路径上缠绕打结。结构细节上，轴头和线轴接触的端面做了圆角过渡，不会刮伤线轴两侧的塑料挡板，底座上的穿丝槽可以引导线材水平导出到打印头的送丝机构，减少线材弯折带来的送丝阻力波动，针对垂直放置、水平侧放等不同的线轴摆放需求，支架的支撑高度经过匹配计算，线材导出的高度和常规桌面打印机的送丝口高度差控制在合理范围，不会因为高度差过大导致线材弯折角度过大影响送丝顺畅度。实际打印制作这个支架的时候，螺栓部分可以采用0.1mm层厚垂直放置打印，保证螺纹的啮合精度，

　　开孔沿的打印层数不少于15层，不需要额外添加支撑就可以保证螺纹孔的结构强度，打印速度控制在30mm/s以内即可；支架主体的左右部分可以采用0.2mm层厚打印，垂直放置螺栓孔在底部的打印方位，不需要添加帽檐和额外支撑，打印速度设置为50mm/s就能满足强度要求；螺母部分采用0.2mm层厚侧放在打印平台上，同样不需要帽檐和支撑，打印速度50mm/s即可，如果打印过程中出现层间结合力不足的问题，可以适当调整最小层印速度到20%，保证层间粘结强度。整个支架没有多余的冗余结构，所有的受力部位都做了对应的结构加强，不管是日常打印作业的线轴承托，还是作为小型线材卷轴的放料架使用，都能稳定满足使用需求，不需要额外采购成品金属线轴架，通过3D打印就可以快速制作适配自身需求的支撑结构，大幅降低桌面打印场景的周边配套成本。
