在桌面级FDM3D打印机的结构迭代过程中,步进电机运行带来的振动传递一直是影响打印件表面质量的核心因素之一,尤其是42系列即Nema17规格的步进电机,作为X/Y/Z轴以及挤出机构的核心动力源,其高速运转时的齿槽转矩波动、加减速阶段的冲击振动,会直接通过电机安装法兰传递到型材机架上,进而引发打印平台共振、喷头走位振纹等问题,这款阻尼座正是针对该类应用场景开发的配套功能件。
从实际使用场景来看,该阻尼座适配所有标准安装孔位的Nema17步进电机,可直接替换原有电机与机架之间的刚性连接片,不需要额外修改机架的安装孔位,也不需要调整电机轴的伸出长度,替换成本极低。日常在做设备维护或者新机装配时,只需要将阻尼座的下层法兰通过螺栓固定在机架的电机安装位上,再将步进电机固定在阻尼座的上层法兰即可,中间的弹性阻尼层可以有效切断电机振动向机架的传递路径,尤其是在打印速度提升到150mm/s以上的高速打印场景下,能明显降低机架的共振异响,同时减少Z轴方向的层纹偏移,提升薄壁件打印的表面一致性。

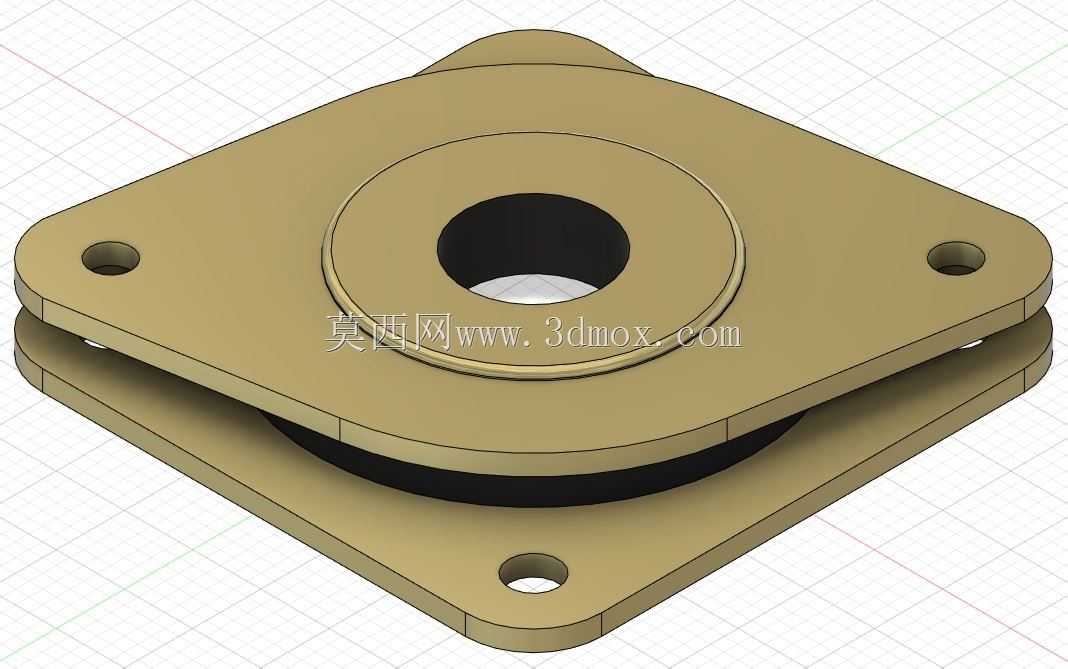

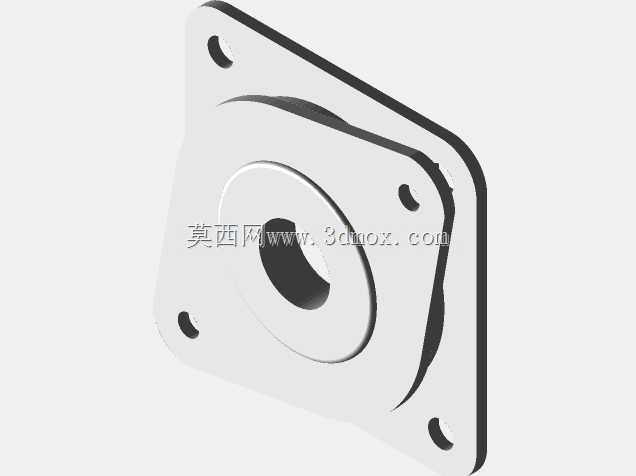

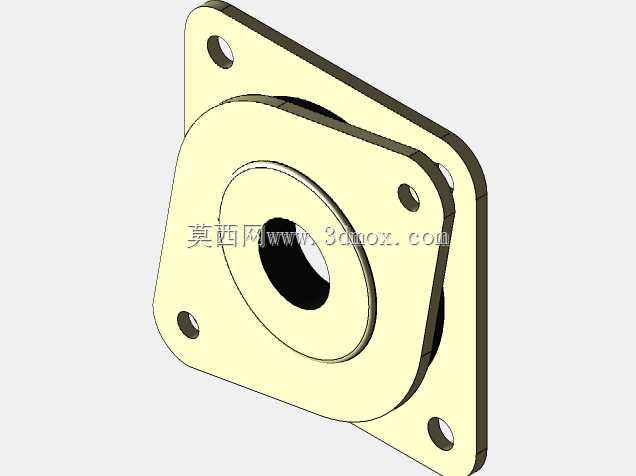

从功能特性上看,这款阻尼座采用上下两层金属法兰夹装中间阻尼弹性体的结构,上层法兰设置有与Nema17电机完全匹配的4个M3安装孔,孔位中心距严格遵循Nema17标准的31mm安装尺寸,中心预留的大尺寸通孔可以完全容纳电机轴的伸出端,不会出现轴端与阻尼座干涉的问题;下层法兰同样采用菱形法兰结构,四个安装孔的位置与标准Nema17电机的安装孔位完全同轴,保证安装后电机的输出轴与传动机构的同轴度不会出现偏移,避免额外的径向负载影响皮带传动或者丝杠传动的精度。中间的阻尼层采用耐油耐老化的弹性阻尼材料,硬度控制在邵氏45-55度区间,既可以保证足够的阻尼吸振效果,又不会因为材质过软导致电机安装后出现倾斜偏移,保证电机轴的定位精度长期稳定。
设计思路上,这款阻尼座没有采用市面上常见的全包式阻尼结构,而是选择了开放式的法兰夹装结构,一方面是为了控制整体的安装厚度,整体装配厚度控制在12mm以内,不会过多占用机架内部的安装空间,对于近程挤出的E轴安装场景也能适配,不会因为阻尼座厚度过大导致挤出机齿轮与进料齿轮的啮合间隙出现偏差;另一方面,上下法兰的边缘做了0.5mm的倒角处理,避免安装时锐边划伤线材或者操作人员的手部,法兰的厚度设置为3mm,采用铝合金材质的话可以保证足够的结构刚性,即使电机长时间运行产生一定的温升,也不会出现法兰变形导致的安装精度下降问题。三个安装定位孔的沉台深度设计为1.5mm,适配M3内六角螺栓的沉头安装,螺栓锁紧后不会突出法兰表面,保证电机安装面的平面度。
从安装边界尺寸来看,这款阻尼座的整体外轮廓尺寸与标准Nema17电机的法兰轮廓一致,菱形对角的安装孔中心距为31mm,整体最大对角线长度为42mm,不会超出电机本身的外轮廓尺寸,在安装空间比较局促的X轴运动龙门架上也能顺利安装,不会和同步带、拖链或者其他运动部件发生干涉。中心通孔直径设置为22mm,除了可以容纳普通Nema17电机的8mm输出轴之外,也可以适配带减速箱的Nema17电机的输出端,通用性更强。阻尼层的厚度设置为6mm,在保证吸振行程足够的前提下,避免上下法兰在电机大扭矩输出时出现相对位移,保证传动的稳定性。
在实际选型使用时,需要注意安装螺栓的锁紧扭矩不要超过1.2N·m,避免压力过大导致中间阻尼层被过度压缩,影响阻尼效果和使用寿命;如果是应用在持续运行温度超过60℃的场景下,可以选择金属法兰搭配耐高温阻尼材料的版本,避免阻尼材料长期高温下出现老化变硬、失去吸振效果的问题。对于做3D打印机改装的爱好者或者小型设备厂商来说,这款阻尼座不需要重新设计安装结构,直接替换原有刚性连接片就能获得明显的减振效果,是提升设备运行稳定性和加工质量的高性价比配件,同时该结构也可以拓展应用在其他采用Nema17步进电机的小型自动化设备上,比如小型雕刻机、点胶机、皮带输送机的动力端,同样能起到降低振动传递、提升设备运行精度的作用。
