适配通用款StyleWell夜灯的石纸支架结构

　　这款支架结构的核心应用场景，是面向家用桌面氛围照明领域，适配市面流通的标准款StyleWell夜灯产品，解决石纸透光画片的固定与承托需求，让半透明石纸材质的3D透视图像能够在夜灯光线投射下呈现清晰的立体显示效果。从实际使用逻辑来看，石纸作为半透光的特殊成像介质，本身质地偏脆、缺乏自支撑能力，直接放置在夜灯表面容易出现移位、翘边、倾倒的问题，既影响成像的完整度，也存在遮挡光源导致局部过热的隐患，这款支架正是针对这一实际痛点完成的结构设计。

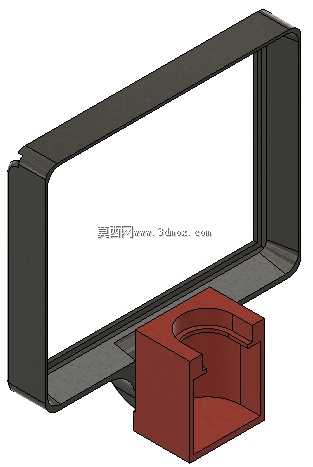

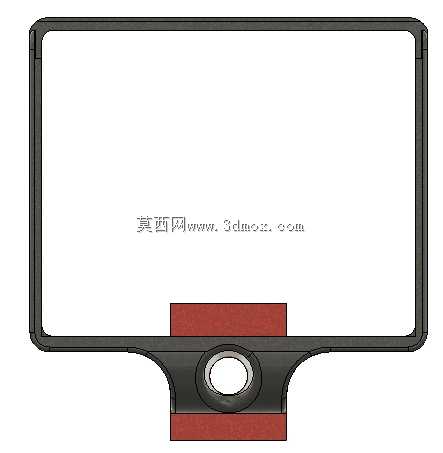

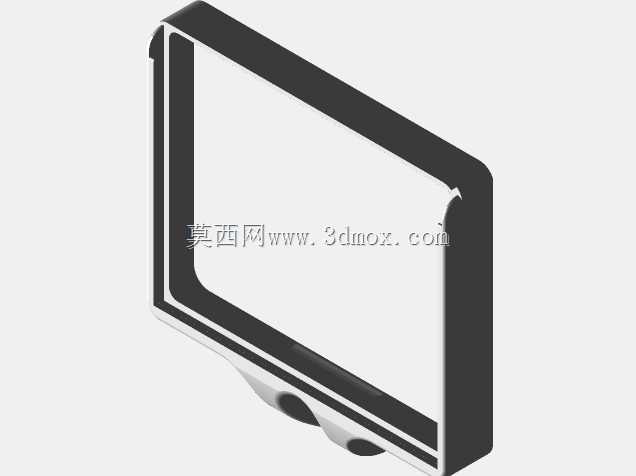

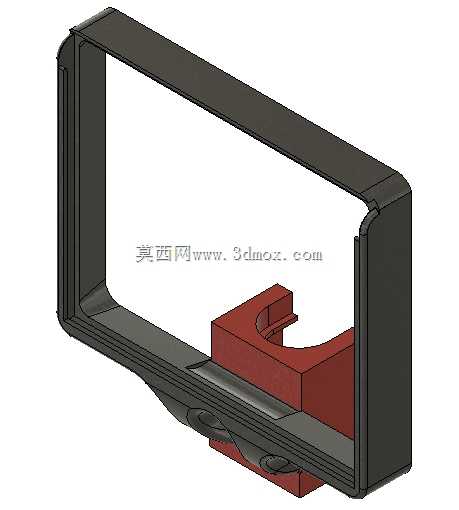

　　从功能特性上拆解，整个结构分为外框承托与底座卡扣两个核心功能区。外框部分采用窄边围合结构，边框宽度控制在8mm以内，在保证足够结构强度夹持石纸画片的同时，尽可能减少对画片显示区域的遮挡，围合的内槽预留了0.3mm的叠层间隙，能够容纳两张对粘的石纸画片顺利插入，槽体内侧做了0.1mm的微倒边处理，避免插入画片时刮花石纸表面的成像层。外框的后侧做了1.5mm的加厚挡边，画片插入后能够抵靠在挡边上，不会从后侧滑出，同时挡边的高度比画片厚度低0.2mm，不会在画片顶部形成突兀的凸起影响观感。

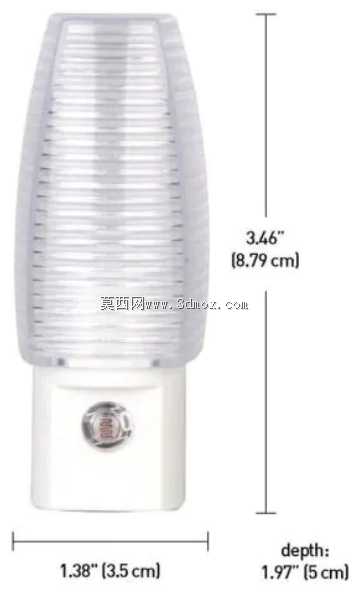

　　底座部分的卡扣结构完全匹配标准StyleWell夜灯的顶部轮廓，卡扣的内凹弧度与夜灯顶部的凸起结构完全契合，安装时只需要将底座对准夜灯顶部轻压，卡扣就会借助自身的结构弹性卡紧在夜灯壳体上，不需要额外的粘接剂或者紧固件，拆卸时只需要轻扳卡扣两侧即可分离，不会在夜灯表面留下划痕或者残胶。底座与外框采用一体化的过渡连接，连接位置做了R3的圆弧过渡，避免应力集中导致的连接处断裂，同时在连接筋的位置预留了两个直径4mm的走线避让孔？不，不对，夜灯的光源是内置的，这两个孔位其实是减重孔，在保证结构强度的前提下减少材料用量，同时也能让部分光线从孔位透出，在支架底部形成柔和的漫反射光晕，弱化支架本身的阴影。

　　从设计思路的落地过程来看，最初的方案是采用整体式的平板卡槽结构，但实际测试中发现平板结构的重心偏前，卡装在夜灯上之后容易出现前倾倾倒的问题，后续迭代中将底座的卡扣位置向后偏移了6mm，让整个支架的重心落在夜灯的支撑面中心范围内，同时将外框的下边框做了15度的仰角倾斜，让石纸画片能够以符合人眼坐姿观看的角度呈现，不需要用户刻意低头或者调整视角就能看到完整的3D图像效果。材质适配方面，整个结构的壁厚统一设置为2mm，完全适配FDM类型的桌面3D打印工艺，打印时不需要添加支撑结构，所有的卡扣、槽位、过渡面都设计为自支撑角度，打印完成后只需要简单去除底部的 raft 层就可以直接使用，不需要额外的打磨或者后处理。

　　关于安装边界与尺寸适配，整个支架的外轮廓尺寸为128mm76mm22mm，适配的石纸画片尺寸为120mm*68mm，两张石纸对粘后的总厚度不超过0.6mm都可以顺利插入卡槽；卡扣部分的内开档尺寸为42mm，卡扣的弹性变形量预留了0.8mm，能够适配壳体尺寸公差在±0.5mm范围内的同系列夜灯产品，不会出现卡接过松容易脱落或者卡接过紧无法安装的问题。安装完成后，支架的最前端距离夜灯壳体前侧的距离为12mm，不会遮挡夜灯本身的侧边控制按键，也不会影响夜灯的摆放稳定性，即使放置在有轻微倾斜的桌面（倾斜角度不超过5度），也不会出现滑落的问题。

　　从实际使用的耐久度考虑，整个结构没有设计薄壁易损的细小部件，卡扣位置的厚度做了局部加厚到2.5mm，反复拆装次数超过500次也不会出现塑性变形或者断裂，外框的卡槽位置做了0.2mm的拔模斜度，长期使用后即使石纸边缘有轻微的磨损起毛，也不会出现插装卡滞的问题。另外，结构的所有外边缘都做了R0.5的圆角处理，没有尖锐的棱角，日常拿取安装的时候不会划伤手部，放在桌面作为家居摆件也不会刮伤桌面的漆面或者布艺表层。
